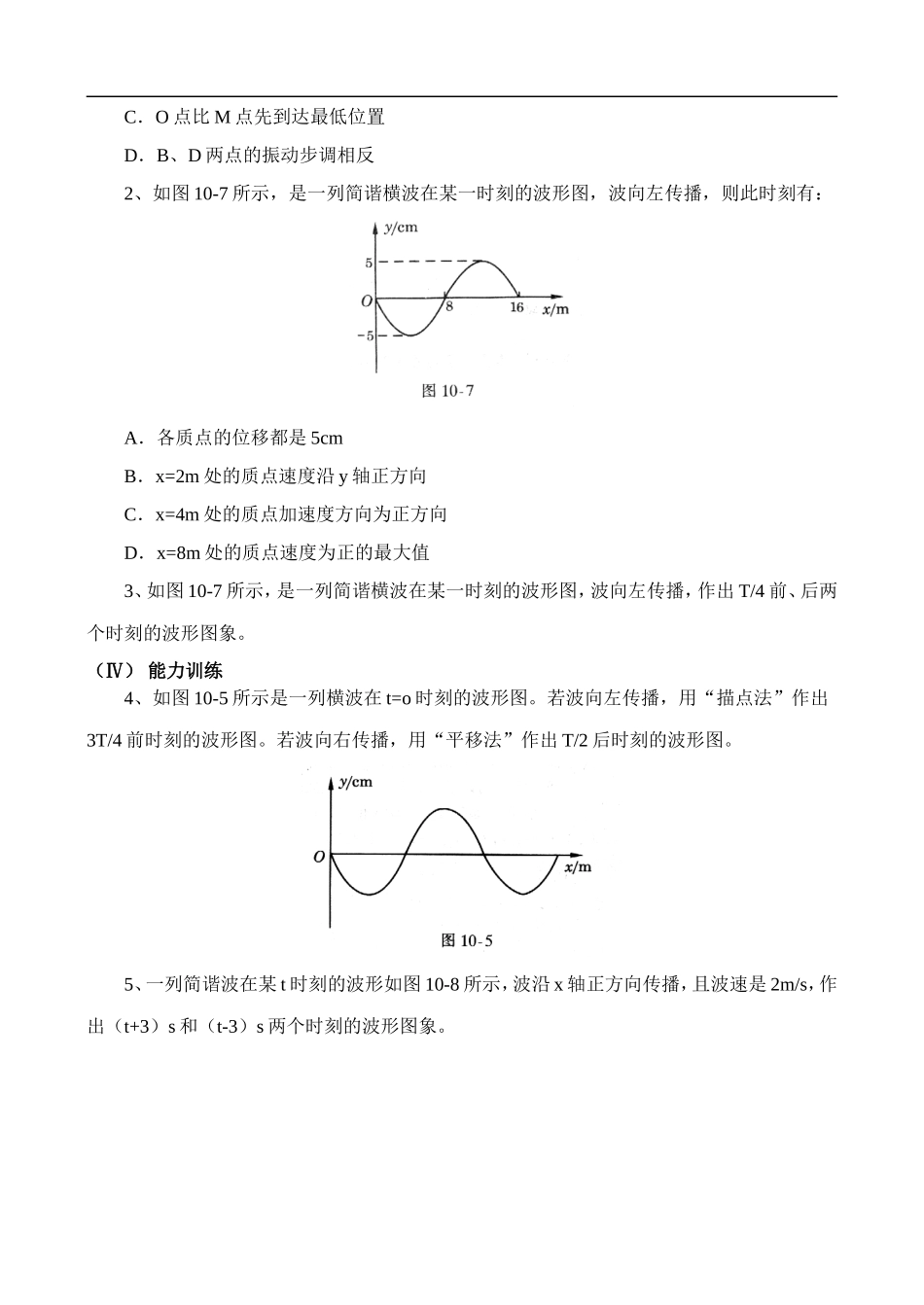

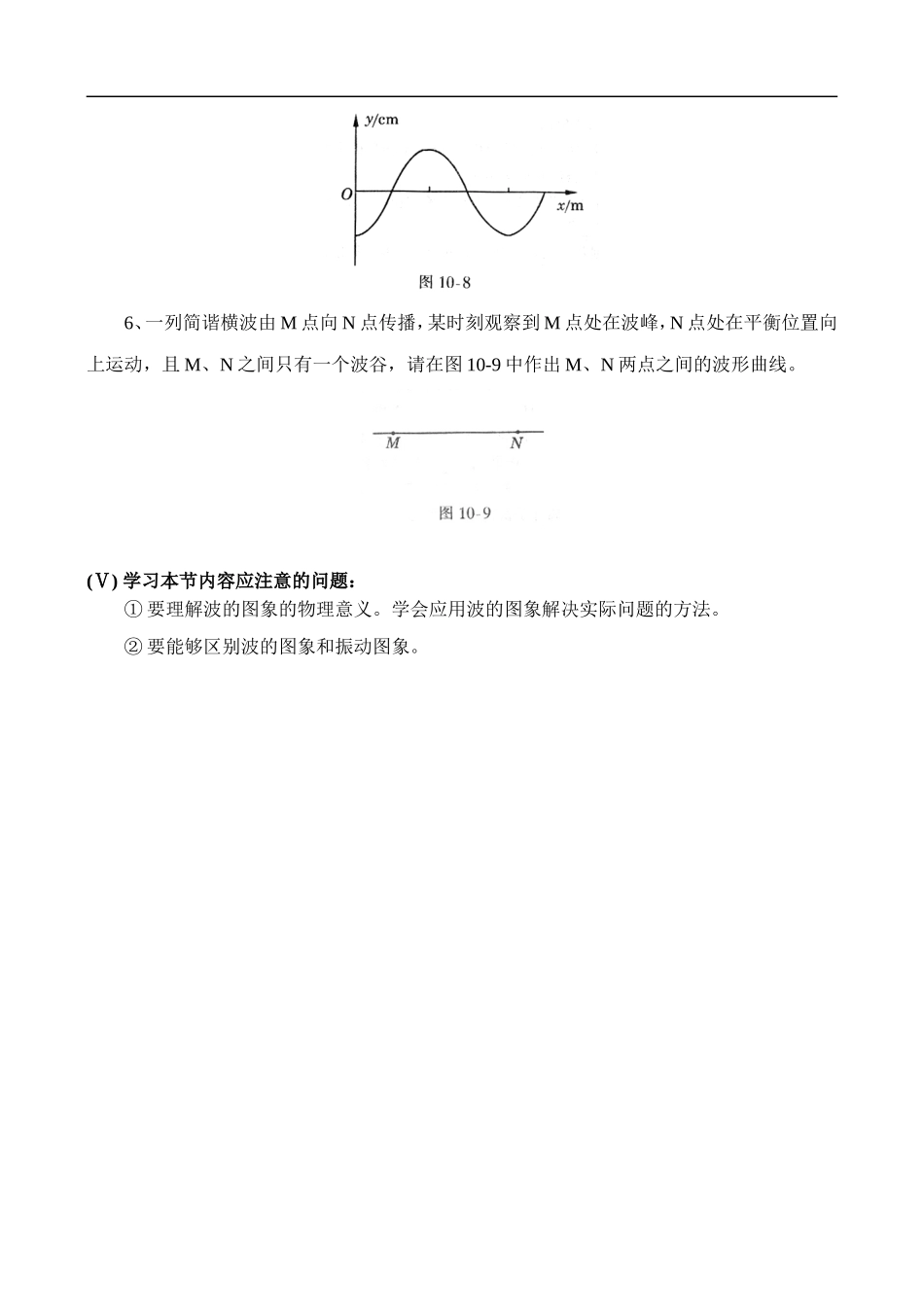

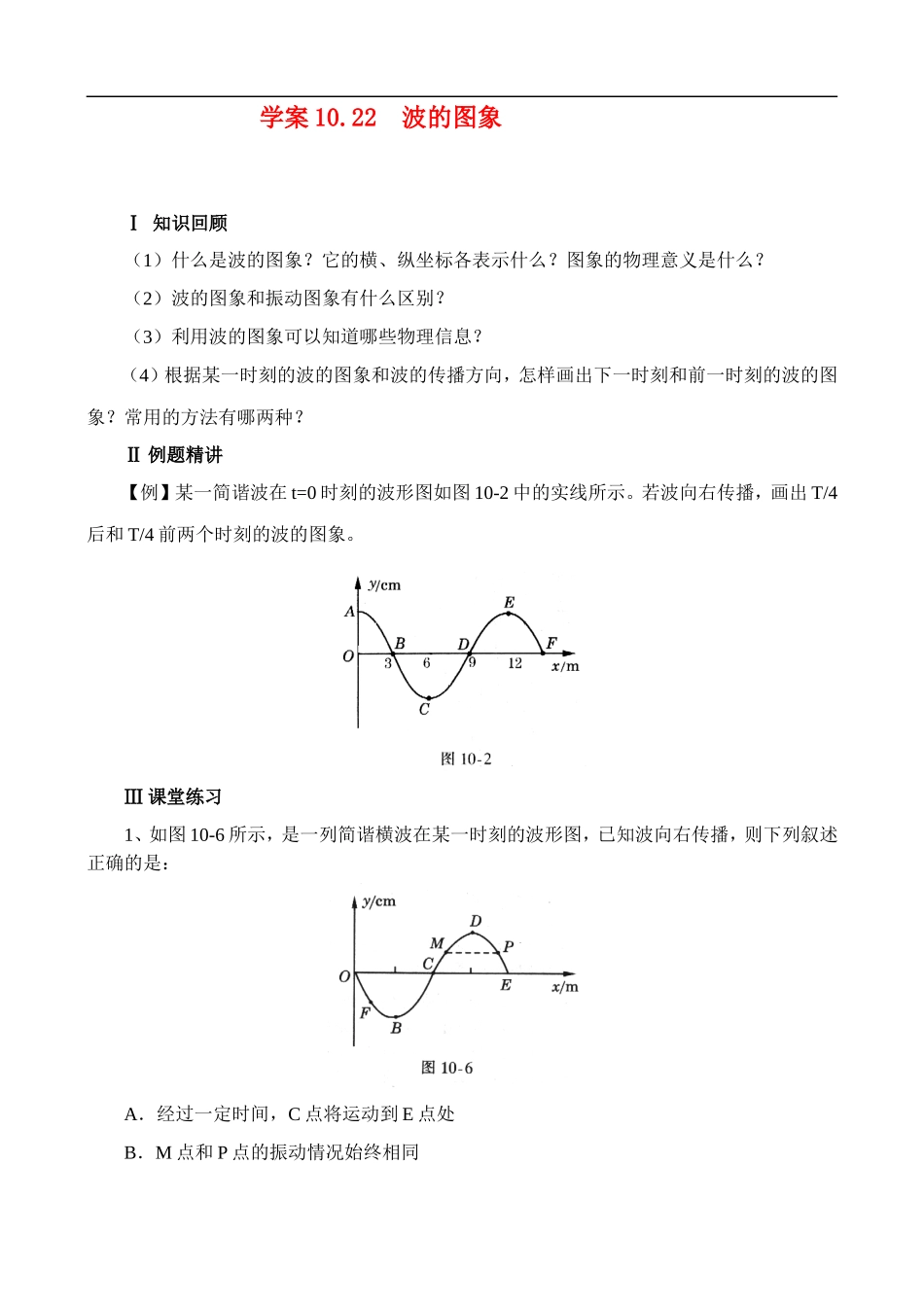

学案10.22波的图象Ⅰ知识回顾（1）什么是波的图象？它的横、纵坐标各表示什么？图象的物理意义是什么？（2）波的图象和振动图象有什么区别？（3）利用波的图象可以知道哪些物理信息？（4）根据某一时刻的波的图象和波的传播方向，怎样画出下一时刻和前一时刻的波的图象？常用的方法有哪两种？Ⅱ例题精讲【例】某一简谐波在t=0时刻的波形图如图10-2中的实线所示。若波向右传播，画出T/4后和T/4前两个时刻的波的图象。Ⅲ课堂练习1、如图10-6所示，是一列简谐横波在某一时刻的波形图，已知波向右传播，则下列叙述正确的是：A．经过一定时间，C点将运动到E点处B．M点和P点的振动情况始终相同C．O点比M点先到达最低位置D．B、D两点的振动步调相反2、如图10-7所示，是一列简谐横波在某一时刻的波形图，波向左传播，则此时刻有：A．各质点的位移都是5cmB．x=2m处的质点速度沿y轴正方向C．x=4m处的质点加速度方向为正方向D．x=8m处的质点速度为正的最大值3、如图10-7所示，是一列简谐横波在某一时刻的波形图，波向左传播，作出T/4前、后两个时刻的波形图象。（Ⅳ）能力训练4、如图10-5所示是一列横波在t=o时刻的波形图。若波向左传播，用“描点法”作出3T/4前时刻的波形图。若波向右传播，用“平移法”作出T/2后时刻的波形图。5、一列简谐波在某t时刻的波形如图10-8所示，波沿x轴正方向传播，且波速是2m/s，作出（t+3）s和（t-3）s两个时刻的波形图象。6、一列简谐横波由M点向N点传播，某时刻观察到M点处在波峰，N点处在平衡位置向上运动，且M、N之间只有一个波谷，请在图10-9中作出M、N两点之间的波形曲线。(Ⅴ)学习本节内容应注意的问题：①要理解波的图象的物理意义。学会应用波的图象解决实际问题的方法。②要能够区别波的图象和振动图象。
