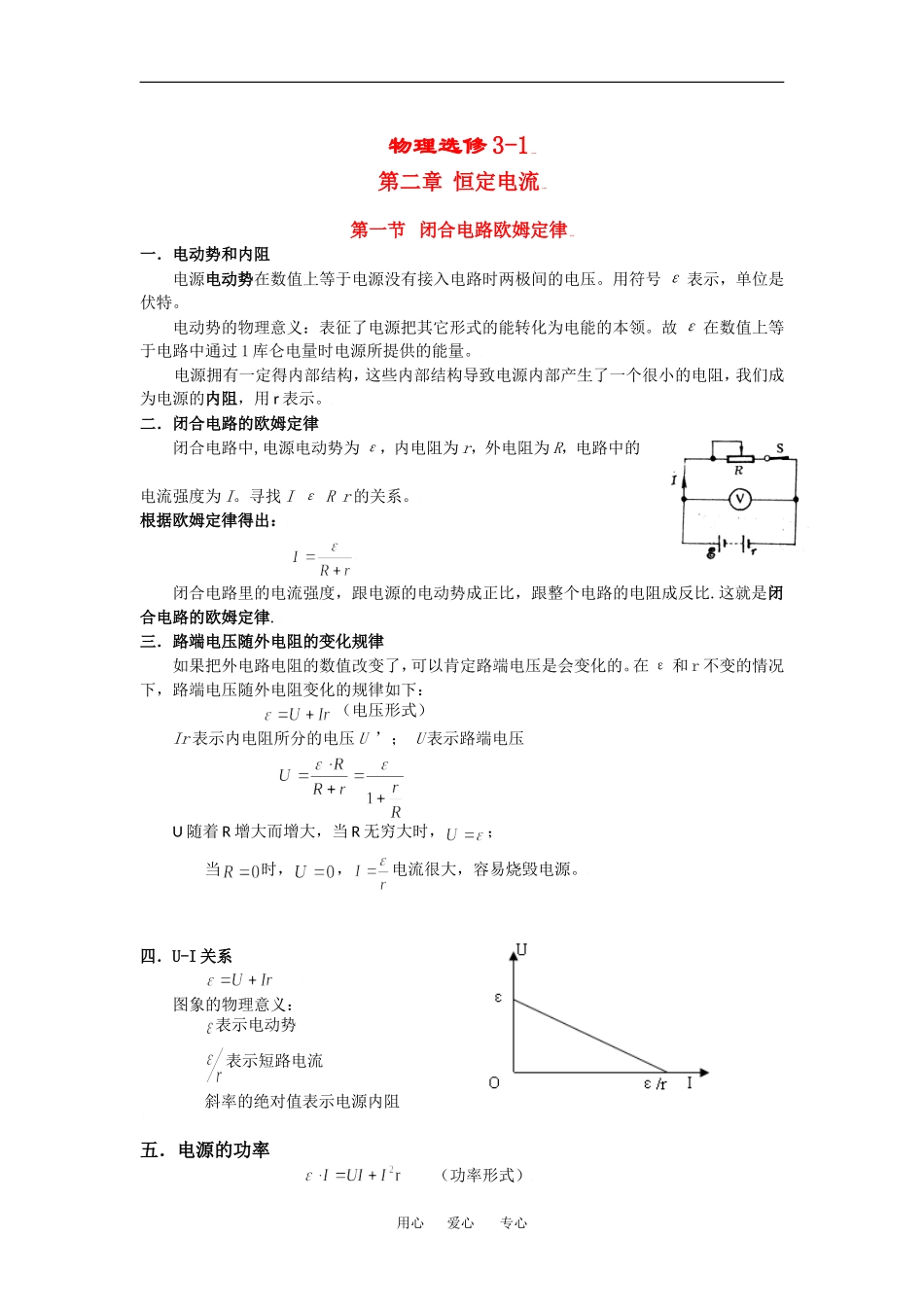

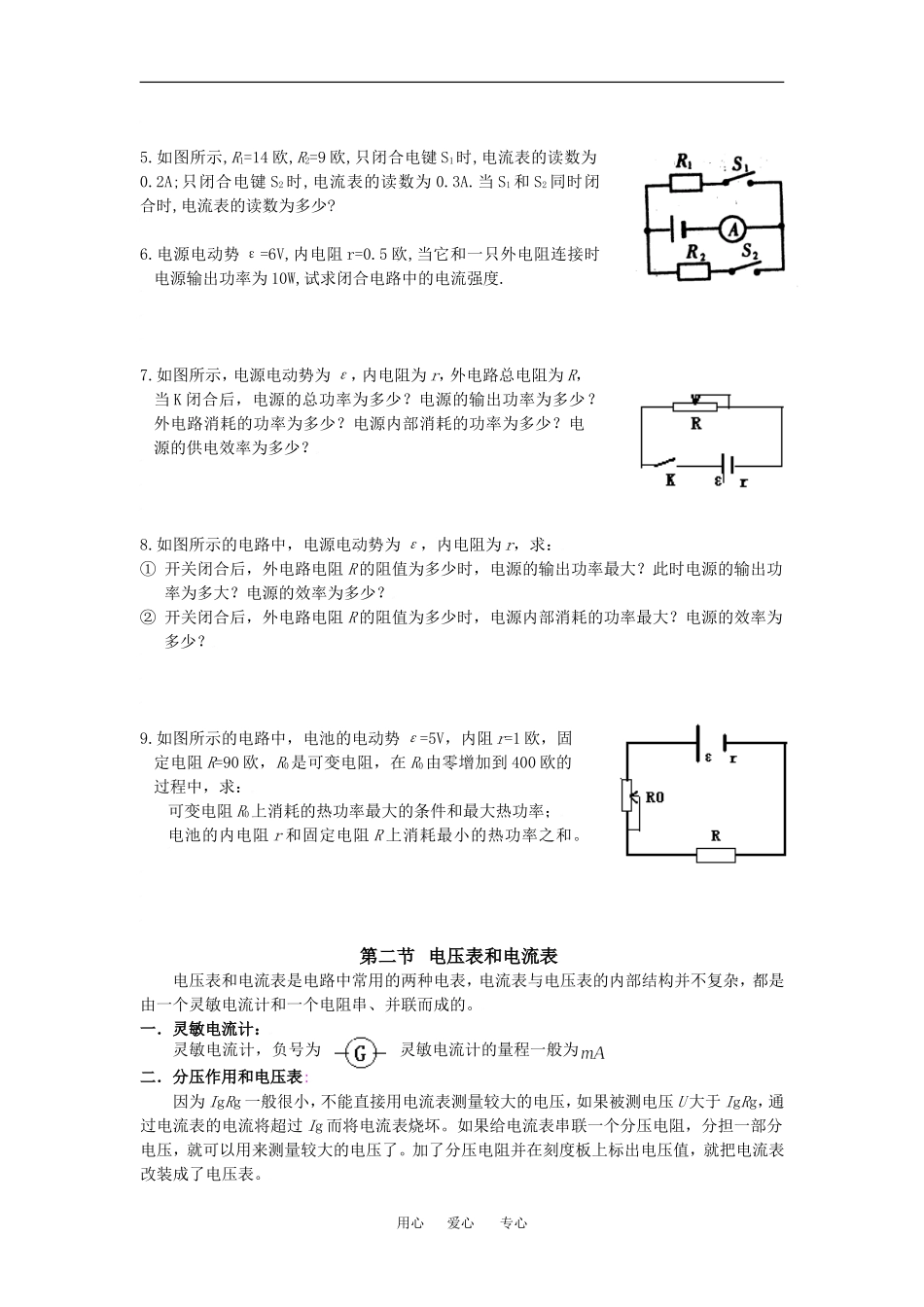

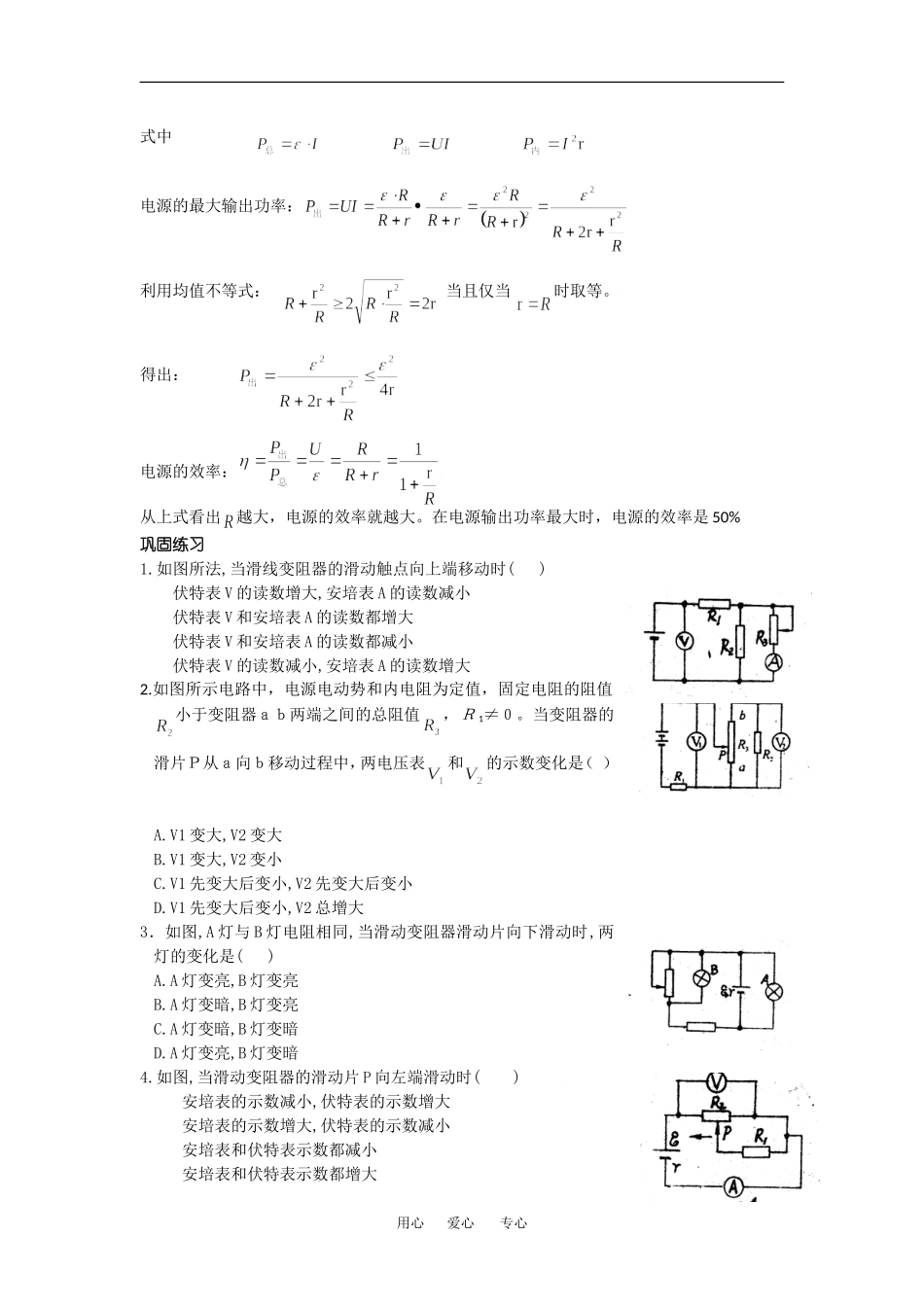

物理选修3-1学科网第二章恒定电流学科网第一节闭合电路欧姆定律学科网一．电动势和内阻学科网电源电动势在数值上等于电源没有接入电路时两极间的电压。用符号ε表示，单位是伏特。学科网电动势的物理意义：表征了电源把其它形式的能转化为电能的本领。故ε在数值上等于电路中通过1库仑电量时电源所提供的能量。学科网电源拥有一定得内部结构，这些内部结构导致电源内部产生了一个很小的电阻，我们成为电源的内阻，用r表示。学科网二．闭合电路的欧姆定律学科网闭合电路中,电源电动势为ε，内电阻为r，外电阻为R，电路中的学科网电流强度为I。寻找IεRr的关系。学科网根据欧姆定律得出：学科网学科网闭合电路里的电流强度，跟电源的电动势成正比，跟整个电路的电阻成反比.这就是闭合电路的欧姆定律.学科网三．路端电压随外电阻的变化规律学科网如果把外电路电阻的数值改变了，可以肯定路端电压是会变化的。在ε和r不变的情况下，路端电压随外电阻变化的规律如下：学科网（电压形式）学科网Ir表示内电阻所分的电压U’；U表示路端电压学科网学科网U随着R增大而增大，当R无穷大时，；学科网当时，，电流很大，容易烧毁电源。学科网学科网学科网四．U-I关系学科网学科网图象的物理意义：学科网表示电动势学科网表示短路电流学科网斜率的绝对值表示电源内阻学科网学科网五．电源的功率学科网（功率形式）学科网用心爱心专心式中学科网电源的最大输出功率：学科网利用均值不等式：当且仅当时取等。学科网得出：学科网电源的效率：学科网从上式看出越大，电源的效率就越大。在电源输出功率最大时，电源的效率是50%学科网巩固练习学科网1.如图所法,当滑线变阻器的滑动触点向上端移动时()学科网A.伏特表V的读数增大,安培表A的读数减小学科网B.伏特表V和安培表A的读数都增大学科网C.伏特表V和安培表A的读数都减小学科网D.伏特表V的读数减小,安培表A的读数增大学科网2.如图所示电路中，电源电动势和内电阻为定值，固定电阻的阻值小于变阻器ａｂ两端之间的总阻值，Ｒ1≠０。当变阻器的滑片Ｐ从ａ向ｂ移动过程中，两电压表和的示数变化是（）学科网A.V1变大,V2变大学科网B.V1变大,V2变小学科网C.V1先变大后变小,V2先变大后变小学科网D.V1先变大后变小,V2总增大学科网3．如图,A灯与B灯电阻相同,当滑动变阻器滑动片向下滑动时,两灯的变化是()学科网A.A灯变亮,B灯变亮学科网B.A灯变暗,B灯变亮学科网C.A灯变暗,B灯变暗学科网D.A灯变亮,B灯变暗学科网4.如图,当滑动变阻器的滑动片P向左端滑动时()学科网A.安培表的示数减小,伏特表的示数增大学科网B.安培表的示数增大,伏特表的示数减小学科网C.安培表和伏特表示数都减小学科网D.安培表和伏特表示数都增大学科网用心爱心专心学科网5.如图所示,R1=14欧,R2=9欧,只闭合电键S1时,电流表的读数为0.2A;只闭合电键S2时,电流表的读数为0.3A.当S1和S2同时闭合时,电流表的读数为多少?学科网学科网6.电源电动势ε=6V,内电阻r=0.5欧,当它和一只外电阻连接时电源输出功率为10W,试求闭合电路中的电流强度.学科网学科网学科网学科网7.如图所示，电源电动势为ε，内电阻为r，外电路总电阻为R，当K闭合后，电源的总功率为多少？电源的输出功率为多少？外电路消耗的功率为多少？电源内部消耗的功率为多少？电源的供电效率为多少？学科网学科网学科网学科网8.如图所示的电路中，电源电动势为ε，内电阻为r，求：学科网①开关闭合后，外电路电阻R的阻值为多少时，电源的输出功率最大？此时电源的输出功率为多大？电源的效率为多少？学科网②开关闭合后，外电路电阻R的阻值为多少时，电源内部消耗的功率最大？电源的效率为多少？学科网学科网学科网学科网9.如图所示的电路中，电池的电动势ε=5V，内阻r=1欧，固定电阻R=90欧，R0是可变电阻，在R0由零增加到400欧的过程中，求：学科网①可变电阻R0上消耗的热功率最大的条件和最大热功率；学科网②电池的内电阻r和固定电阻R上消耗最小的热功率之和。学科网学科网学科网学科网第二节电压表和电流表学科网电压表和电流表是电路中常用的两种电表，电流表与电压表的内部结构并不复杂，都是由一个灵敏电流计和一个电阻串、并联而成的。...
