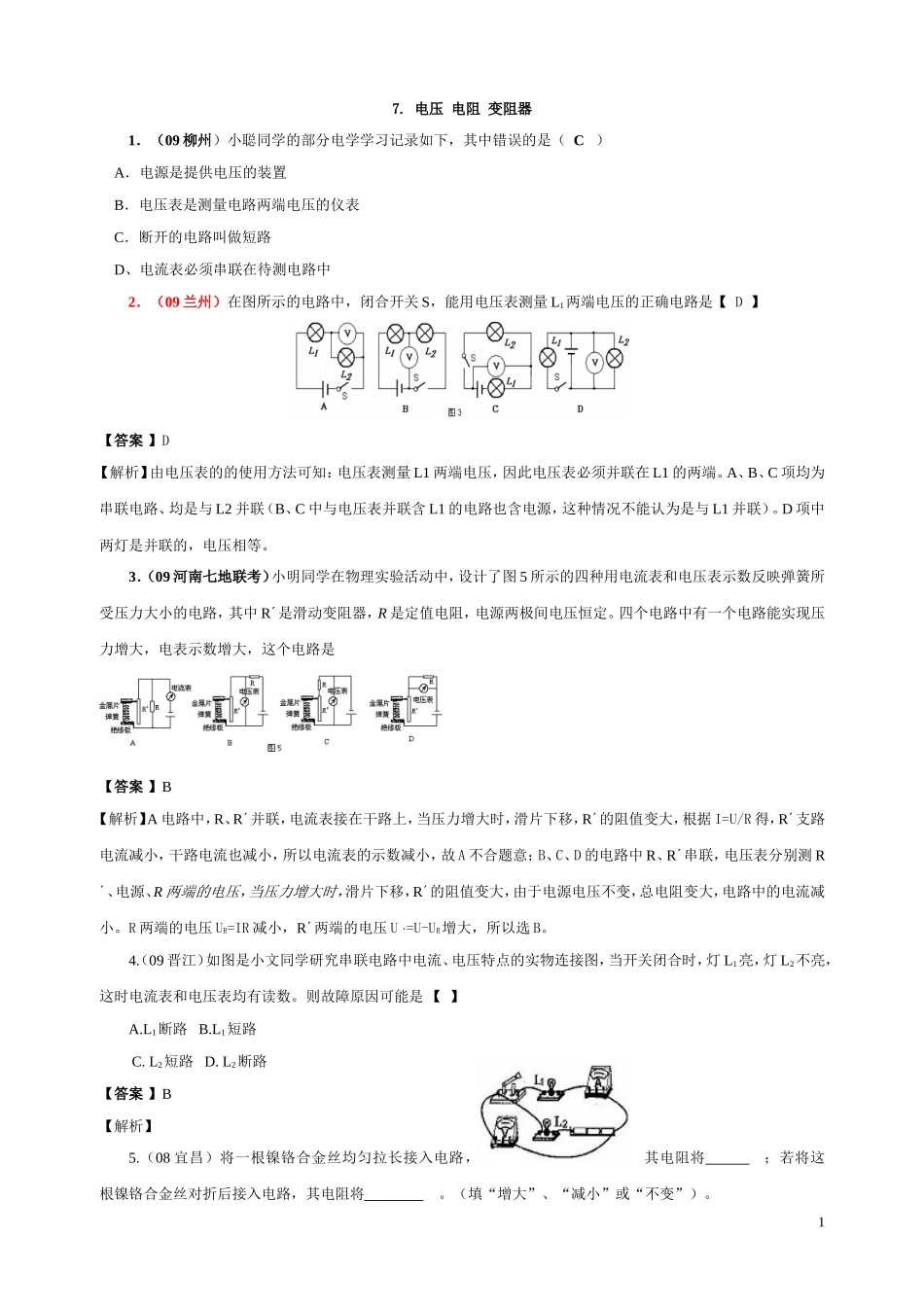

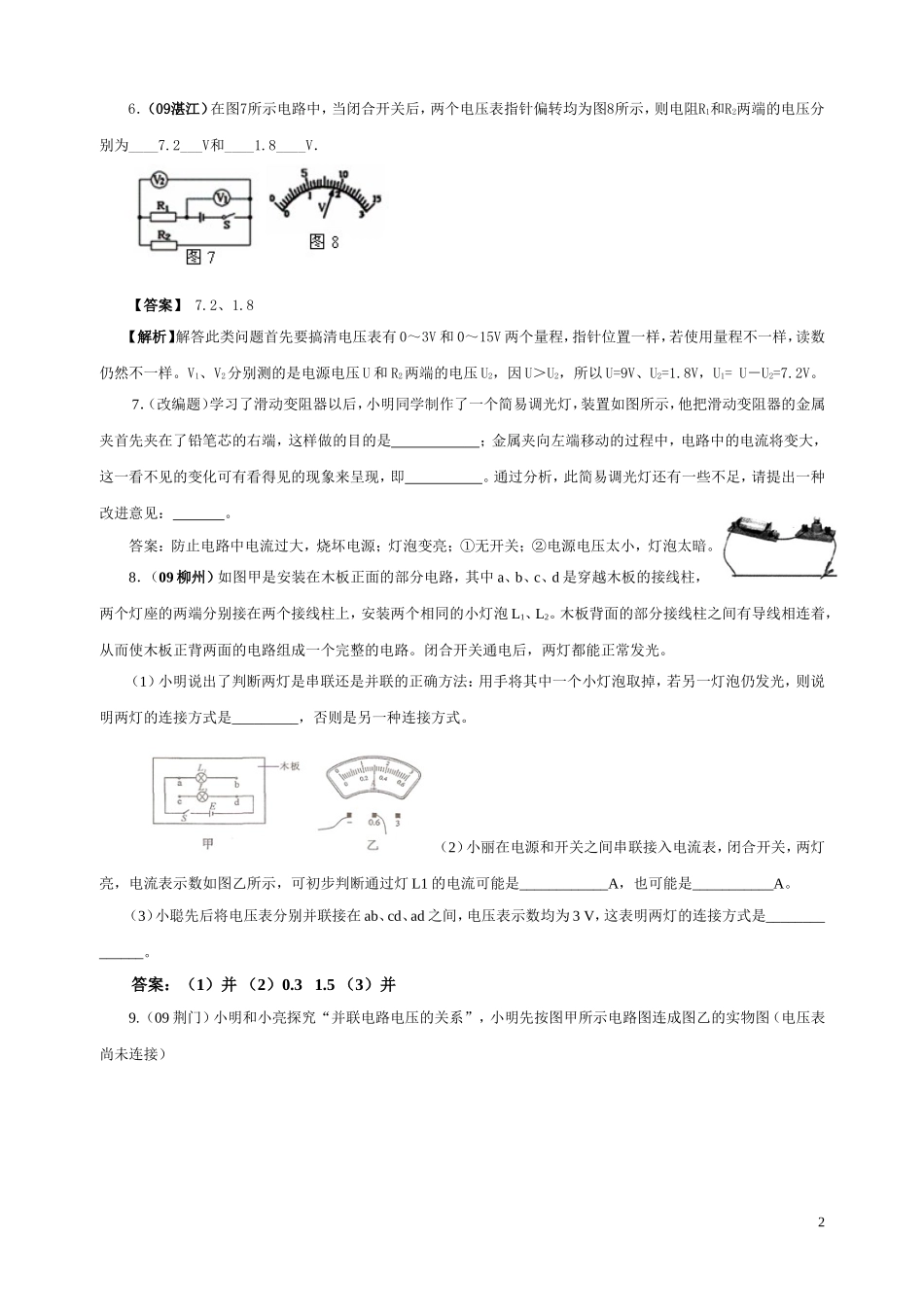

7.电压电阻变阻器1．（09柳州）小聪同学的部分电学学习记录如下，其中错误的是（C）A．电源是提供电压的装置B．电压表是测量电路两端电压的仪表C．断开的电路叫做短路D、电流表必须串联在待测电路中2．（09兰州）在图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是【D】【答案】D【解析】由电压表的的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端。A、B、C项均为串联电路、均是与L2并联（B、C中与电压表并联含L1的电路也含电源，这种情况不能认为是与L1并联）。D项中两灯是并联的，电压相等。3．（09河南七地联考）小明同学在物理实验活动中，设计了图5所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R´是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是【答案】B【解析】A电路中，R、R´并联，电流表接在干路上，当压力增大时，滑片下移，R´的阻值变大，根据I=U/R得，R´支路电流减小，干路电流也减小，所以电流表的示数减小，故A不合题意；B、C、D的电路中R、R´串联，电压表分别测R´、电源、R两端的电压，当压力增大时，滑片下移，R´的阻值变大，由于电源电压不变，总电阻变大，电路中的电流减小。R两端的电压UR=IR减小，R´两端的电压U‘=U-UR增大，所以选B。4.（09晋江）如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是【】A.L1断路B.L1短路C.L2短路D.L2断路【答案】B【解析】5.（08宜昌）将一根镍铬合金丝均匀拉长接入电路，其电阻将；若将这根镍铬合金丝对折后接入电路，其电阻将。（填“增大”、“减小”或“不变”）。16．（09湛江）在图7所示电路中，当闭合开关后，两个电压表指针偏转均为图8所示，则电阻R1和R2两端的电压分别为____7.2___V和____1.8____V．【答案】7.2、1.8【解析】解答此类问题首先要搞清电压表有0～3V和0～15V两个量程，指针位置一样，若使用量程不一样，读数仍然不一样。V1、V2分别测的是电源电压U和R2两端的电压U2，因U＞U2，所以U=9V、U2=1.8V，U1=U－U2=7.2V。7．（改编题）学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动变阻器的金属夹首先夹在了铅笔芯的右端，这样做的目的是；金属夹向左端移动的过程中，电路中的电流将变大，这一看不见的变化可有看得见的现象来呈现，即。通过分析，此简易调光灯还有一些不足，请提出一种改进意见：。答案：防止电路中电流过大，烧坏电源；灯泡变亮；①无开关；②电源电压太小，灯泡太暗。8．（09柳州）如图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2。木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是_________，否则是另一种连接方式。（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是____________A，也可能是___________A。（3）小聪先后将电压表分别并联接在ab、cd、ad之间，电压表示数均为3V，这表明两灯的连接方式是______________。答案：（1）并（2）0.31.5（3）并9.（09荆门）小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）2（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现（选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或损坏。（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。他的做法可能是（指出一种即可）（3）接下来，他们按图丙所示电路图连接了三个电压表。实验过程中，通过调节滑动变阻器使电压表V1的示数如图丁所示，则电压...
