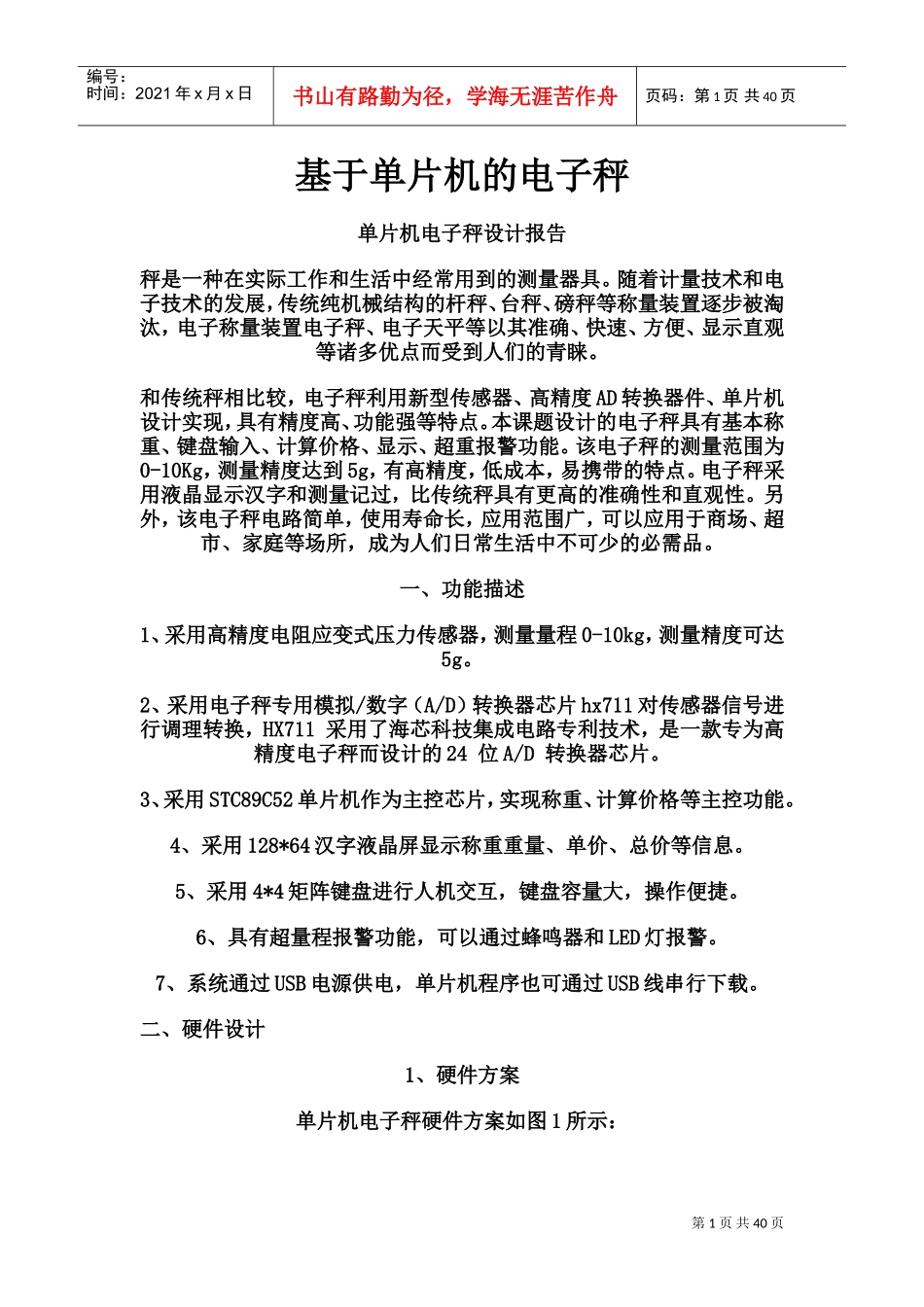

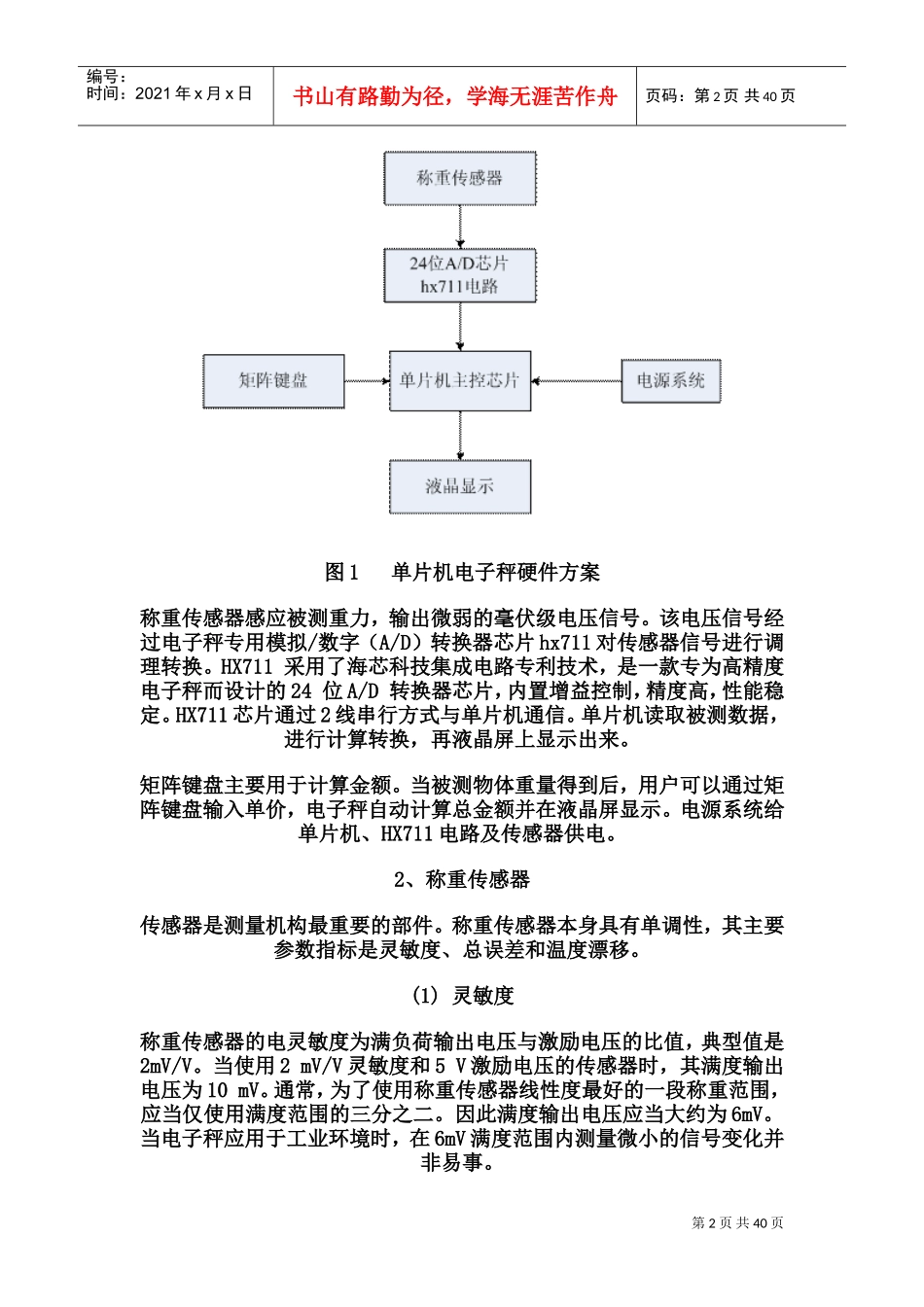

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页基于单片机的电子秤单片机电子秤设计报告秤是一种在实际工作和生活中经常用到的测量器具。随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐。和传统秤相比较，电子秤利用新型传感器、高精度AD转换器件、单片机设计实现，具有精度高、功能强等特点。本课题设计的电子秤具有基本称重、键盘输入、计算价格、显示、超重报警功能。该电子秤的测量范围为0-10Kg，测量精度达到5g，有高精度，低成本，易携带的特点。电子秤采用液晶显示汉字和测量记过，比传统秤具有更高的准确性和直观性。另外，该电子秤电路简单，使用寿命长，应用范围广，可以应用于商场、超市、家庭等场所，成为人们日常生活中不可少的必需品。一、功能描述1、采用高精度电阻应变式压力传感器，测量量程0-10kg，测量精度可达5g。2、采用电子秤专用模拟/数字（A/D）转换器芯片hx711对传感器信号进行调理转换，HX711采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的24位A/D转换器芯片。3、采用STC89C52单片机作为主控芯片，实现称重、计算价格等主控功能。4、采用128*64汉字液晶屏显示称重重量、单价、总价等信息。5、采用4*4矩阵键盘进行人机交互，键盘容量大，操作便捷。6、具有超量程报警功能，可以通过蜂鸣器和LED灯报警。7、系统通过USB电源供电，单片机程序也可通过USB线串行下载。二、硬件设计1、硬件方案单片机电子秤硬件方案如图1所示：第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页图1单片机电子秤硬件方案称重传感器感应被测重力，输出微弱的毫伏级电压信号。该电压信号经过电子秤专用模拟/数字（A/D）转换器芯片hx711对传感器信号进行调理转换。HX711采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的24位A/D转换器芯片，内置增益控制，精度高，性能稳定。HX711芯片通过2线串行方式与单片机通信。单片机读取被测数据，进行计算转换，再液晶屏上显示出来。矩阵键盘主要用于计算金额。当被测物体重量得到后，用户可以通过矩阵键盘输入单价，电子秤自动计算总金额并在液晶屏显示。电源系统给单片机、HX711电路及传感器供电。2、称重传感器传感器是测量机构最重要的部件。称重传感器本身具有单调性，其主要参数指标是灵敏度、总误差和温度漂移。(1)灵敏度称重传感器的电灵敏度为满负荷输出电压与激励电压的比值，典型值是2mV/V。当使用2mV/V灵敏度和5V激励电压的传感器时，其满度输出电压为10mV。通常，为了使用称重传感器线性度最好的一段称重范围，应当仅使用满度范围的三分之二。因此满度输出电压应当大约为6mV。当电子秤应用于工业环境时，在6mV满度范围内测量微小的信号变化并非易事。第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页(2)总误差总误差是指输出误差和额定误差的比值。典型电子秤的总误差指标大约是0.02%，这一技术指标相当重要，它限制了使用理想信号调节电路所能达到的精确度，决定了ADC分辨率的选择以及放大电路和滤波器的设计。(3)漂移称重传感器也产生与时间相关的漂移。目前常用的称重传感器有电阻应变式压力传感器、电容压力传感器、压电式压力传感器。选用时应按稳定行、精度登记、寿命和安装环境要求考虑，其主要特点如下：(1)电容式压力传感器稳定性较差，精度和灵敏度较高，寿命较短，对环境要求苛刻，不易长距离传输。(2)压电式压力传感器稳定性好，精度和灵敏度高，寿命长，但大量程的压力传感器尚待进一步研究。(3)电阻应变式压力传感器稳定性较好，精度和灵敏度较高，寿命较长，对测量环境要求不太严格。综上所述，选用电阻应变式压力传感器作为电子秤称重传感器是最为合适的。电阻应变式压力传感器主要由弹性体、电阻应变片电缆线等组成，内部线路采用惠更斯电桥，当弹性体承受载荷产生变形时，电阻应变片（转换元件）受到拉伸或压缩应变片变...
