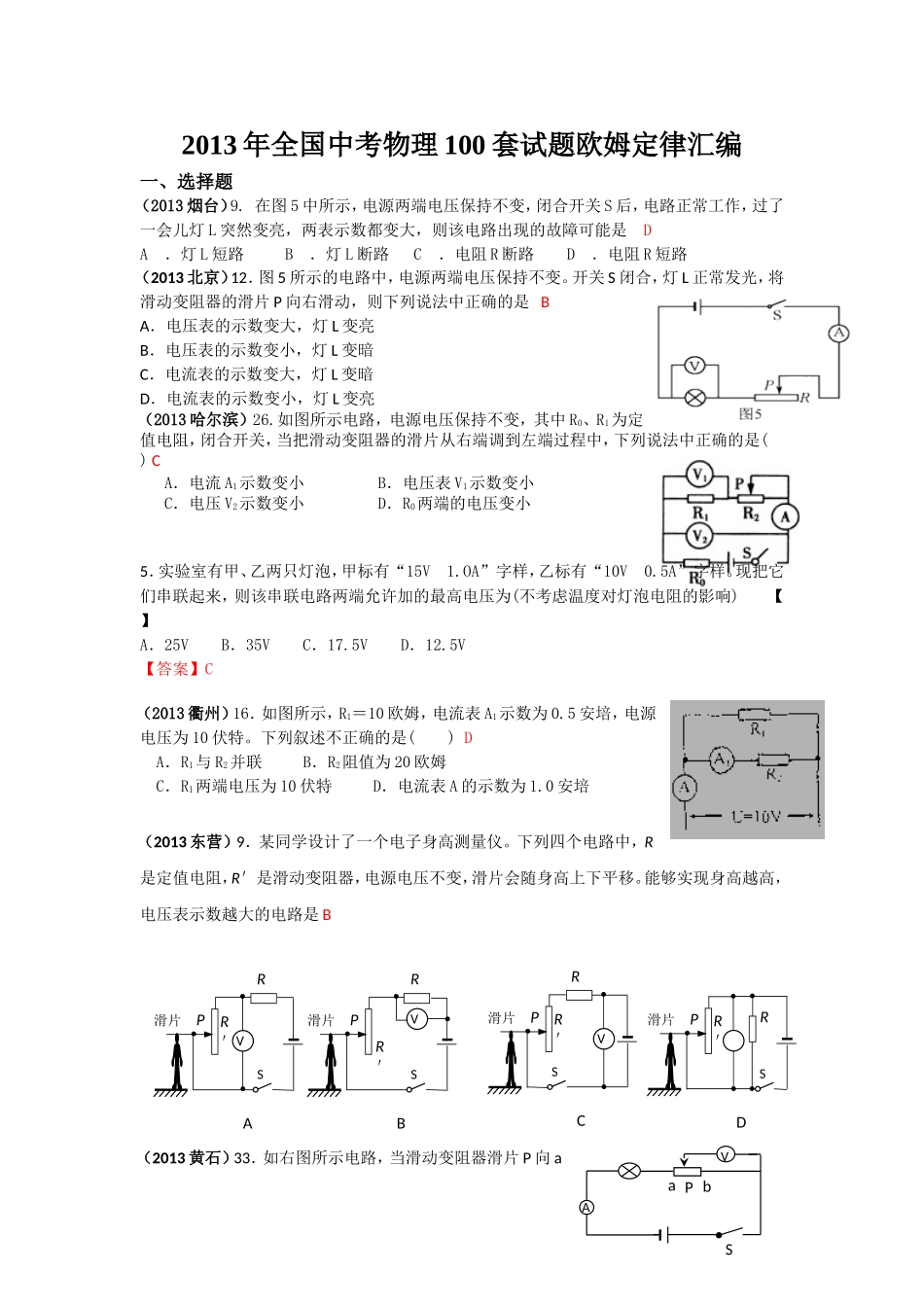

ASabVP2013年全国中考物理100套试题欧姆定律汇编一、选择题（2013烟台）9.在图5中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是DA．灯L短路B．灯L断路C．电阻R断路D．电阻R短路（2013北京）12．图5所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是BA．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗C．电流表的示数变大，灯L变暗D．电流表的示数变小，灯L变亮（2013哈尔滨）26.如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是()CA．电流A1示数变小B．电压表V1示数变小C．电压V2示数变小D．R0两端的电压变小5．实验室有甲、乙两只灯泡，甲标有“15V1.OA”字样，乙标有“10V0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响)【】A．25VB．35VC．17.5VD．12.5V【答案】C（2013衢州）16．如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特。下列叙述不正确的是()DA．R1与R2并联B．R2阻值为20欧姆C．R1两端电压为10伏特D．电流表A的示数为1.0安培（2013东营）9．某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是B（2013黄石）33．如右图所示电路，当滑动变阻器滑片P向aRCSR＇PV滑片RASVR＇P滑片RBSVR＇P滑片RDSR＇P滑片端滑动的过程中，电流表，电压表示数变化情况是CA．电流表示数变大B．电流表示数变小C．电压表示数变大D．电压表示数变小（2013乐山）10.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中AA.电压表V1示数变小，电压表V2示数变大B.电流表A示数变小，电压表V1示数不变C.电流表A示数不变，灯泡L亮度变亮D.电压表V1示数不变，灯泡L亮度变暗（2013达州）9．下图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲∶I乙为CA．4∶3B．3∶2C．3∶4D．3∶1（2013扬州）2．检查近视眼是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时DA．电流表示数减小B．电压表示数减小C．电路总电阻增大D．电路总功率增大（2013雅安）14.如图7所示的电路中,电源电压不变,R1为定值电阻,开关S闭合后,滑动变阻器滑片P向右移动时,下列说法正确的是CA.电流表示数变小,电压表与电流表示数之比变大B.电流表示数变大,电压表与电流表示数之比不变C.电流表示数变小,电压表与电流表示数之比不变D.电压表示数变大,电压表与电流表示数之比变大（2013泉州）21.如图9所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1∶U2=5∶3，则电阻R1和R2的阻值之比是CA．1∶2B．2∶3C．3∶2D．5∶3SR0RV1AR浓度甲乙图9S1S2R1R2V二、填空题（2013宜昌）22．把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。0.3；4.5（2013泉州）24.如图11所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图12所示，则电源电压为______V，R2的最大阻值为____Ω。3，1022．（2分）（2013•黑河）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数变大，电压表示数与电流表示数之比不变．（两空均选填“变大”、“变小”或“不变”）24．（2分）（2013•黑河）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示．则由图可知，元件A的电阻为5Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是0.75A...
