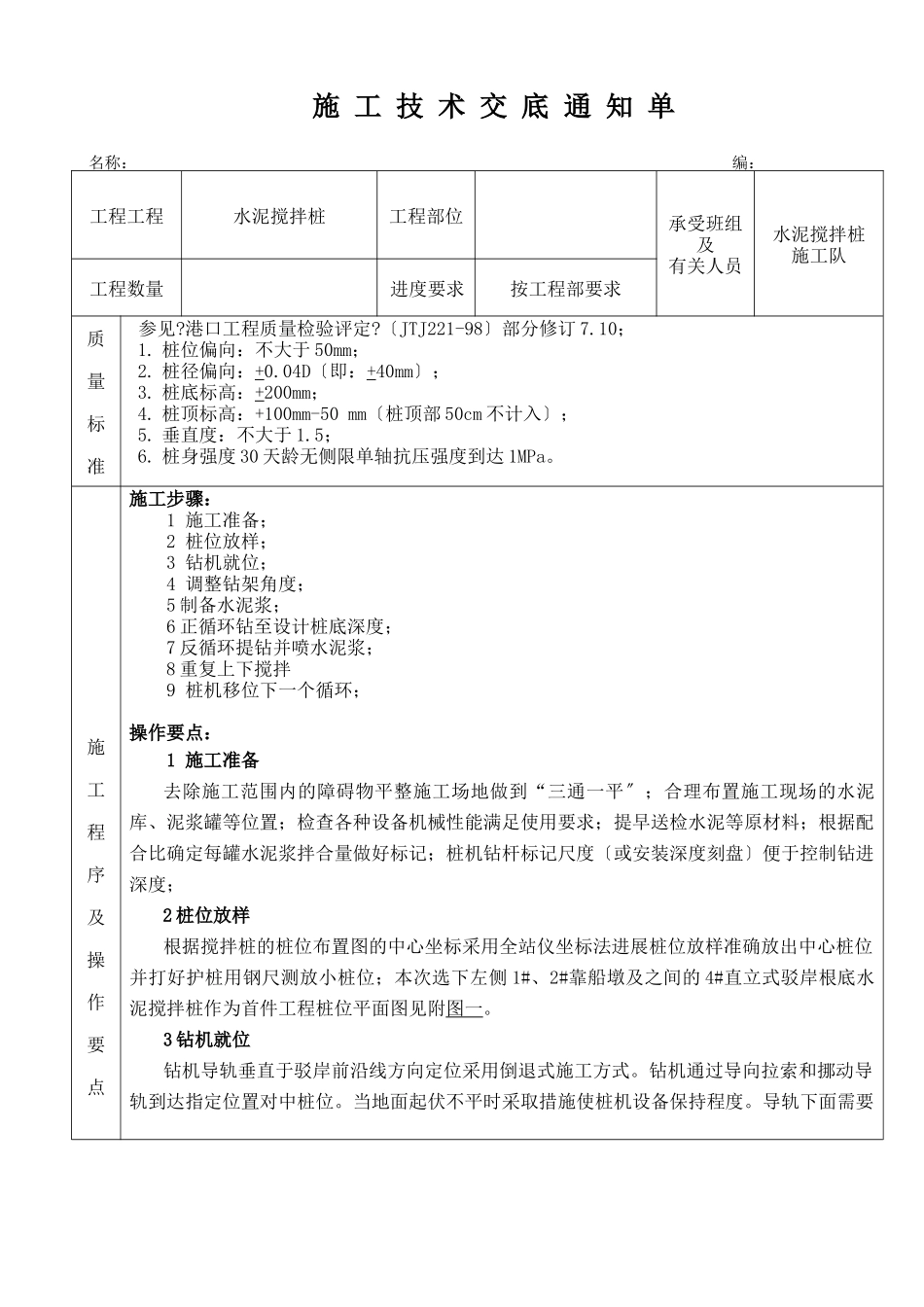

施工技术交底通知单名称：编：工程工程水泥搅拌桩工程部位承受班组及有关人员水泥搅拌桩施工队工程数量进度要求按工程部要求质量标准参见?港口工程质量检验评定?〔JTJ221-98〕部分修订7.10；1.桩位偏向：不大于50mm；2.桩径偏向：+0.04D〔即：+40mm〕；3.桩底标高：+200mm；4.桩顶标高：+100mm-50mm〔桩顶部50cm不计入〕；5.垂直度：不大于1.5；6.桩身强度30天龄无侧限单轴抗压强度到达1MPa。施工程序及操作要点施工步骤：1施工准备；2桩位放样；3钻机就位；4调整钻架角度；5制备水泥浆；6正循环钻至设计桩底深度；7反循环提钻并喷水泥浆；8重复上下搅拌9桩机移位下一个循环；操作要点：1施工准备去除施工范围内的障碍物平整施工场地做到“三通一平〞；合理布置施工现场的水泥库、泥浆罐等位置；检查各种设备机械性能满足使用要求；提早送检水泥等原材料；根据配合比确定每罐水泥浆拌合量做好标记；桩机钻杆标记尺度〔或安装深度刻盘〕便于控制钻进深度；2桩位放样根据搅拌桩的桩位布置图的中心坐标采用全站仪坐标法进展桩位放样准确放出中心桩位并打好护桩用钢尺测放小桩位；本次选下左侧1#、2#靠船墩及之间的4#直立式驳岸根底水泥搅拌桩作为首件工程桩位平面图见附图一。3钻机就位钻机导轨垂直于驳岸前沿线方向定位采用倒退式施工方式。钻机通过导向拉索和挪动导轨到达指定位置对中桩位。当地面起伏不平时采取措施使桩机设备保持程度。导轨下面需要加垫枕木或钢板以保持钻机稳定。〔钻机移位打桩顺序见示意图三〕。4调整钻架角度测量人员利用经纬仪或线锤垂吊穿插测量桩架垂直度桩机操作人员通过铰拉钢丝绳调整桩架角度使桩架垂直度到达要求。5制备水泥浆开场钻进之前先制备水泥浆水泥浆按照设计配合比制备并将水泥浆倒入集料斗备喷。6正循环钻至设计深度〔一搅一喷〕地面标高约为3.0m设计桩顶标高为-3.17m桩底标高为-6.17m。搅拌机冷却水循环正常后启动搅拌机电机放松起重机或桩架的钢丝绳使搅拌机沿导向架切土搅拌下沉使土搅松借设备自重和链条拉力正循环进展钻进。下沉速度由电机的电流监测表控制不同的土层采取不同的转速钻进。根据设计桩长在钻杆上面做出标记以控制钻进深度。在搅拌桩钻进到比设计桩顶标高高50cm时〔即-2.67m〕开启泥浆泵开场喷水泥浆。搅拌头边下沉钻进边喷浆到设计深度后在桩底停留30s进展磨桩端；7反循环提钻并喷水泥浆至设计桩顶标高〔二搅二喷〕搅拌机完成“一搅一喷〞之后边喷浆边旋转边提升〔即二搅二喷〕提升时用桩机低档位运行以使水泥浆搅拌尽量充分直至到达设计要求桩顶标高〔比设计要求桩顶标高高出50cm即-2.67m；从-2.67m至地面部分不喷水泥浆〕。8重复上、下搅拌完成“四搅四喷〞采用“四搅四喷’工艺为使已喷入土中的水泥浆与土充分搅拌均匀再次将搅拌头边旋转边喷浆边沉入土中至设计要求深度后再将搅拌头边提升边旋转边喷浆重复搅拌直至完成设计要求的搅拌次数和喷浆量上升至地面制桩完毕。自桩顶到地面部分提升时钻机仍然反循环空钻直至上升至地面。9桩机移位下一个循环成桩完毕之后钻机沿着导轨挪动至下一个桩位重复以上施工。质量标准及检测方法质量：参见?港口工程质量检验评定?〔JTJ221-98〕部分修订7.10。1．水泥搅拌桩桩表达场取样的取芯率和芯样试件的无侧限抗压强度必须符合有关规定〔钻孔取样数量为总桩数的2‰且不少于三根；钻孔取样的取芯率不少于85芯样的无侧限抗压强度平均值不低于设计抗压强度值〕。2.水泥搅拌桩复合地基单桩承载力必须满足设计要求。〔检验数量为总桩数的2‰且不少于三根；〕3.水泥搅拌桩所用水泥的质量应符合现行的有关规定。4.水灰比和每立方水泥搅拌桩拌合体的水泥用量应满足设计要求和经试验段施工所确定的配合比参数。5.搅拌头的转速、贯入及提升速度、着底电流和水泥浆流量等应符合试验段施工所确定的参数。6.水泥搅拌桩施工的允许偏向、检验数量和应符合下表的规定。序检查工程允许偏向检验单元和数量单元测点检查1桩位偏向50mm每根桩〔逐根检查〕1拉线用钢尺量纵横方向取大值2桩径+0.04D每根桩〔抽查10〕1用钢尺量3桩底标高+200mm每根桩〔逐根检查〕1测机头深度4桩顶标高+100mm-50mm每根桩〔逐根...
