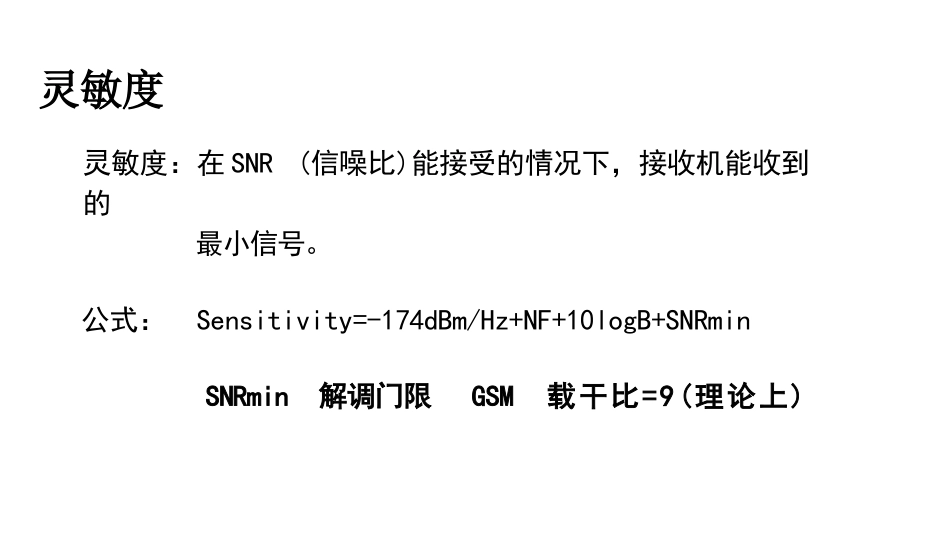

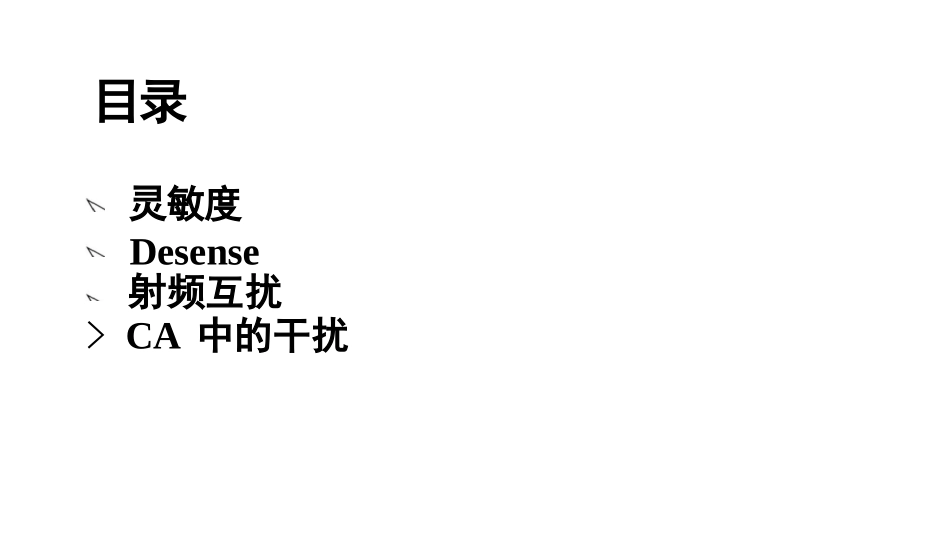

De-sense和射频互扰产生的原因及改善对策目录灵敏度Desense射频互扰>CA中的干扰灵敏度灵敏度：在SNR(信噪比)能接受的情况下，接收机能收到的最小信号。公式：Sensitivity=-174dBm/Hz+NF+10logB+SNRminSNRmin解调门限GSM载干比=9(理论上)-174dBm/Hz---热噪声常数灵敏度会与温度有关系，-174dBm/Hz是在常温下(25°)时的热噪声。高温时热噪声会加大，导致灵敏度变差。而低温时热噪声会减小，灵敏度变好。NF---NoiseFigure噪声系数越小越好。衡量的是当一个信号进入一个系统时，其输出信号的SNR下降多少，即就是噪声对系统的危害程度。对于级联系统，第一级对整个系统的noisefigure影响最大。DegradationSNRoutSystemF1Stage1G1StageStageSNRGGFB---Bandwidth,载波有用带宽带宽越宽，其灵敏度就越差。与制式相关。(LTE频段的灵敏度，10MHz带宽-96.3dBm,20MHz带宽-93.3dBm)SNRmin---信噪比在灵敏度公式里相当于：解调门限。先来了解一下CNR。CNR---CarrierNoiseRatio,指的是在解调(进入解调器的)前的射频信号功率与噪声功率的比值。反应射频信号质量。而SNR是SignalNoiseRatio,指的是接收机接收解调后，基带信号中有用信号功率与噪声功率的比值。反应基带信号质量。55CNRRFFrontEndSNRBaseBand本质上两者是一样的，即CNR=SNR,但实际上：CNR≥SNR理想上CNR越大越好，最好是无限大(表示没有噪声),但实际上不可能没有噪声，因此载波信号要尽可能地高，噪声要尽可能地低，这样CNR才会大。不过CNR高，不代表灵敏度就会好。但CNR低，灵敏度肯定不好。而De-sense之所以会使灵敏度降低，就是因为噪声使CNR下降了。De-sense干扰噪声导致灵敏度劣化。滤波器在射频通路上的运用就是为了抑制噪声，但是由于导致De-sense产生的噪声都是与信号同频率，因此无法使用滤波器来滤除。解决De-sense途径pathpath干扰源辐射体接收天线耦合De-sense产生的原因就是噪声干扰源通过耦合路径经辐射体，最终影响到接收天线，导致接收性能劣化。解决De-sense的途径就是消除噪声干扰源或对辐射体，辐射机制(不能移除)进行处理。方法一：排除法将天线周边的可疑器件一一拿掉，找出可能的干扰源头。比如camera,LCM,马达等等。方法二：采用高频探头来直接寻找噪声干扰源。案例一：LCDonDe-sense(消除噪声干扰源)当LCDOn时，亮度最暗跟最亮时，灵敏度会不同，产生De-sense。调试了C1408和R1407,将R1407摆放一个串联磁珠，来抑制其BoostConverter的切换噪声。改善了LCDon最亮时候的De-sense。VSWWLEDGNDWLEDI__D1401NSRO5F40NXTSGNOTE:istdependsonthediferentappilcatons,like4s8s2pandL140110uHC14074.7uF35V31mC140818pF50VLCDBLLEDA[21]VHLPWRWED[14CADNOTE:PaceC1407dosetoPIN6,dedicatedtracetoC1407PGNDandthenadedicatedwaPGNDWLED[14]WLEDSINK1_WLEDSINK2_WLEDSINK3WLEDSINK4_21203233ConnecttomainGNDLCDBLLED2[21]SG14050ConnecttomaiGND0案例一：LCDonDe-sense(消除噪声干扰源)LCDMipi信号干扰，可以在Mipi信号上面串联EMIfilter,差分信号通常着重于共模噪声的抑制，因此在挑选EMIfilter时，尽量挑选共模噪声衰减量大一点的。FL2104ACFT4A2G900EFL2101ACFT4A2G900EFL2102ACFT4A2G900EFL2103ACFT4A2G900EFL2105ACFT4A2G900EMIPIDSIOLANE2P[8],MIPIDSIOLANE2N[8],MIPIDSIOLANE1P[8].MIPIDSIOLANE1N[8]MIPIDSIOQKP[8]MPLDSIOQKN[@],MPIDSIOLANEOP[8],MPIDSIOLANEON[8])MIPIDSIOLANE3P[8],MIPLDSIOLANE3N[8]案例二：前置CameraDe-sense(消除辐射机制)前置cameraon,WCDMAband1灵敏度恶化。案例二：前置CameraDe-sense(消除辐射机制)任何金属没接地，就是辐射体。在这个案例中，由于mipi信号走在表层，它所产生的高速干扰噪声辐射出来后，就通过camera的这个B2B金属加强板辐射了出去，干扰了天线所接收的有用信号，进而造成Desense。所以此时的辐射体或者辐射机制，就是未接地良好的cameraB2B金属加强板，因此若要消除，则需使这个加强板良好接地，使其干扰噪声，都能流到GND上。改善措施，使用导电布连接金属加强板和地后，Desense问题解决。射频互扰Wifi与LTEB7共存Wifi频率2400MHz~2496MHz(ch1~ch14)LTEband7TX250...
