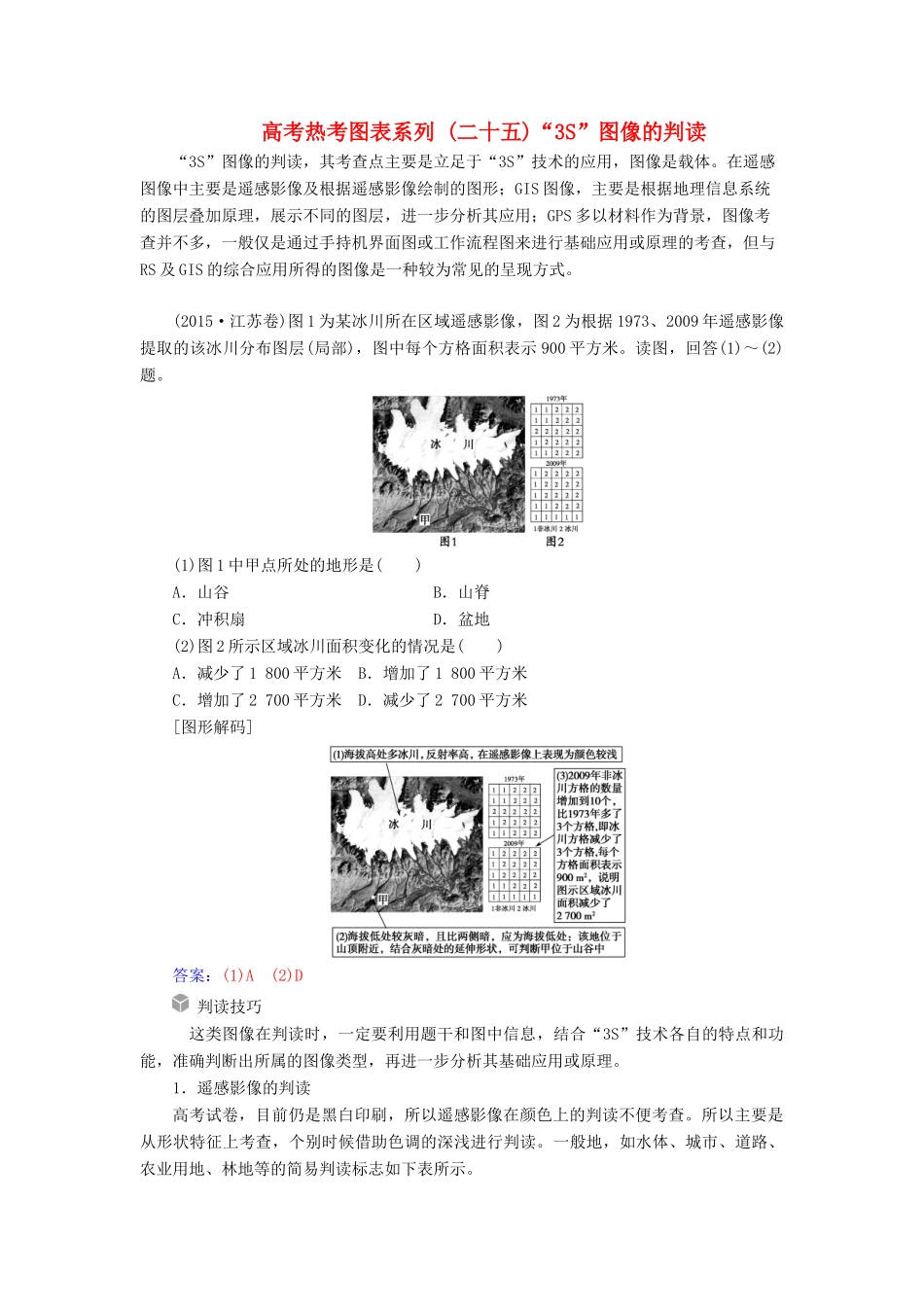

高考热考图表系列(二十五)“3S”图像的判读“3S”图像的判读，其考查点主要是立足于“3S”技术的应用，图像是载体。在遥感图像中主要是遥感影像及根据遥感影像绘制的图形；GIS图像，主要是根据地理信息系统的图层叠加原理，展示不同的图层，进一步分析其应用；GPS多以材料作为背景，图像考查并不多，一般仅是通过手持机界面图或工作流程图来进行基础应用或原理的考查，但与RS及GIS的综合应用所得的图像是一种较为常见的呈现方式。(2015·江苏卷)图1为某冰川所在区域遥感影像，图2为根据1973、2009年遥感影像提取的该冰川分布图层(局部)，图中每个方格面积表示900平方米。读图，回答(1)～(2)题。(1)图1中甲点所处的地形是()A．山谷B．山脊C．冲积扇D．盆地(2)图2所示区域冰川面积变化的情况是()A．减少了1800平方米B．增加了1800平方米C．增加了2700平方米D．减少了2700平方米[图形解码]答案：(1)A(2)D判读技巧这类图像在判读时，一定要利用题干和图中信息，结合“3S”技术各自的特点和功能，准确判断出所属的图像类型，再进一步分析其基础应用或原理。1．遥感影像的判读高考试卷，目前仍是黑白印刷，所以遥感影像在颜色上的判读不便考查。所以主要是从形状特征上考查，个别时候借助色调的深浅进行判读。一般地，如水体、城市、道路、农业用地、林地等的简易判读标志如下表所示。类型形状特征和色调深浅河流常为界线明显、自然弯曲、宽窄不一的带状，上面常有堤坝、桥梁等人工建筑。河水比较混浊或者水较浅，则色调浅，河水清澈或水较深，则色调也较深湖泊湖岸呈自然弯曲的闭合曲线，轮廓较为明显。常为均匀的深色调城市钢筋水泥结构的房屋，排列较规则整齐；砖木结构的房屋排列不很规则；钢筋水泥结构的房屋色调多为浅灰；砖木结构的房屋色调多为深灰；城市的夜景在周围深色调的背景下，呈现点状或面状亮区道路一般呈线状延伸，道路间有交叉点，色调从浅灰到深灰。简易公路多为砂石路面，色调较浅，沥青路面呈现深灰色农业用地在形态特征上常常是被道路分隔为一块块长方形林地往往可以观察到高大树木投下的阴影2.地理信息系统的图像判读地理信息系统的图像通常是通过叠加分析图的方式进行考查。叠加分析图是将同一地区的两层或多层地图要素重叠在一起进行图层和属性运算，产生新的图层或属性的过程。叠加图层新生(应用)主体人口密度与交通线路及规划图新建商业中心选址河流分布、坡度分布、土石分布泥石流易发区水系、土地利用、居民点、地形、土壤耕地的分类和评价水系、土地利用、居民点、地形、土壤、水文地质、区域规划深埋垃圾场选址人口密度图、行政区划图、行政区人口基数各行政区人口增长率坡向分布、岩石倾斜滑坡易发区3.全球定位系统的图像判读(1)手持机界面图：主要是根据界面上的地理坐标和海拔高度。(2)综合图：常见的如某城市中心城区交通事故次数示意图，应借助于GPS和GIS制作。导航地图，需要运用GPS和GIS。[判读流程]第一步：确定图像类型。利用题干、图中信息，结合“3S”技术特点和功能，准确判断图像类型。第二步：明确各类图的特点。RS图像要根据形状特征、色调深浅判读；GPS接收机要关注界面的信息；GIS图层的构成、图层的空间联系、不同图层重叠反映的事物特征。第三步：由图中信息判断地理特征。RS图像要根据形状特征、色调深浅反映出的地理事物推断其典型的地理特征；GPS图像要根据界面数值读出具体的经纬度、高程、时间信息，判断地理特征；GIS图像要从图层的组成、地理事物之间的联系、图层重叠后多要素综合分布特征判断区域或要素的地理特征。(2014·江苏卷)下图是某地山体滑坡后堵塞河道形成堰塞湖的影像。读图，回答1～2题。1．图中堰塞体垮塌后可能会淹没下游沿岸居民点，可快速确定需要转移人口区域的技术是()A．遥感(RS)B．地理信息系统(GIS)C．全球定位系统(GPS)D．北斗导航系统(BDS)2．图中甲、乙、丙、丁四处海拔由高到低的排序是()A．甲>乙>丙>丁B．甲>丙>丁>乙C．乙>丁>丙>甲D．乙>丙>甲>丁解析：第1题，遥感(RS)的核心功能是获取地理信息，主要应用于资源普查、环境和灾害监测等领域，A项错误。地理信息系统(GIS)的核心功能是分析、处理信...
