山西省怀仁一中高二物理 6.1传感器及其工作原理（二）学案 新人教版VIP免费

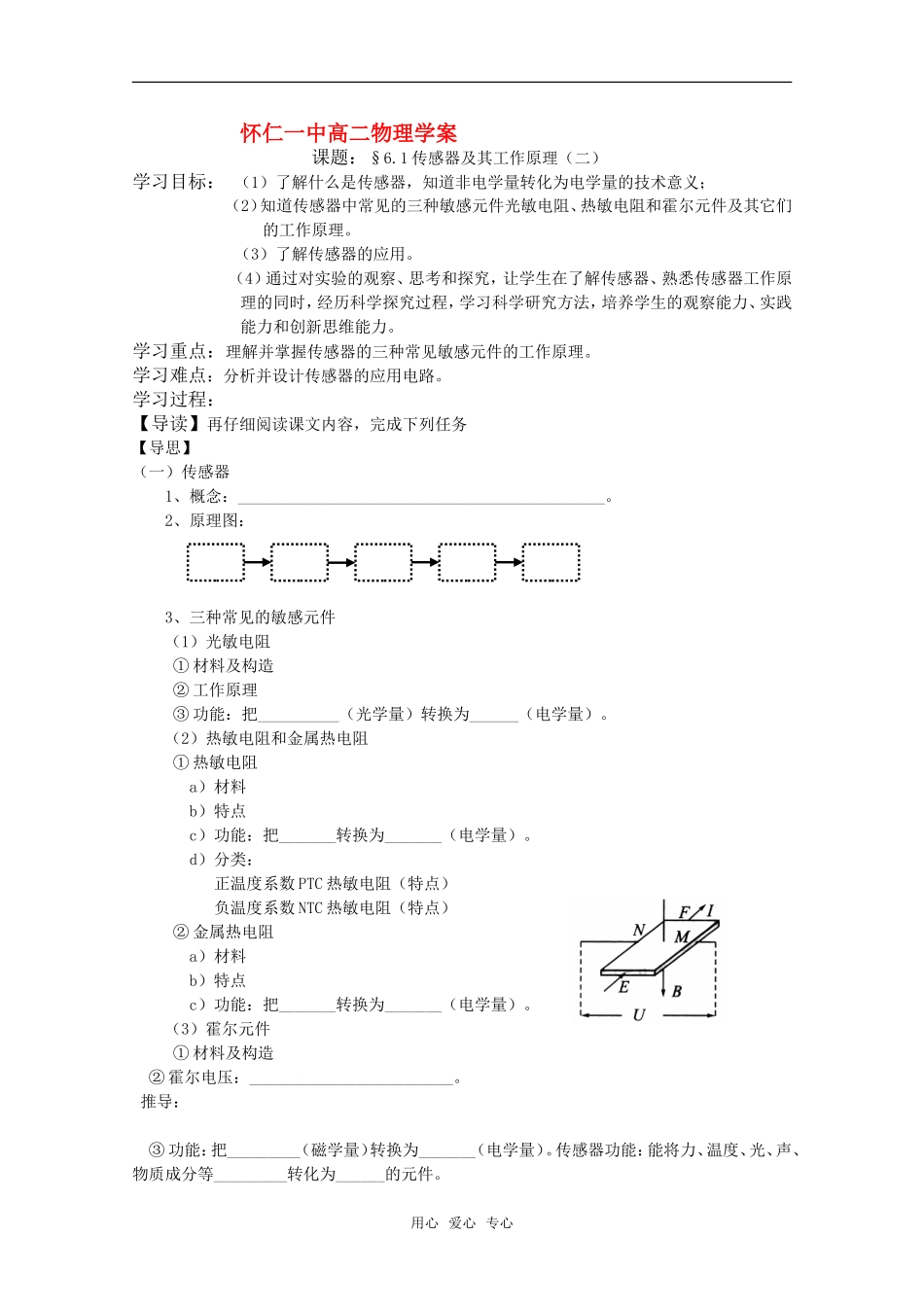

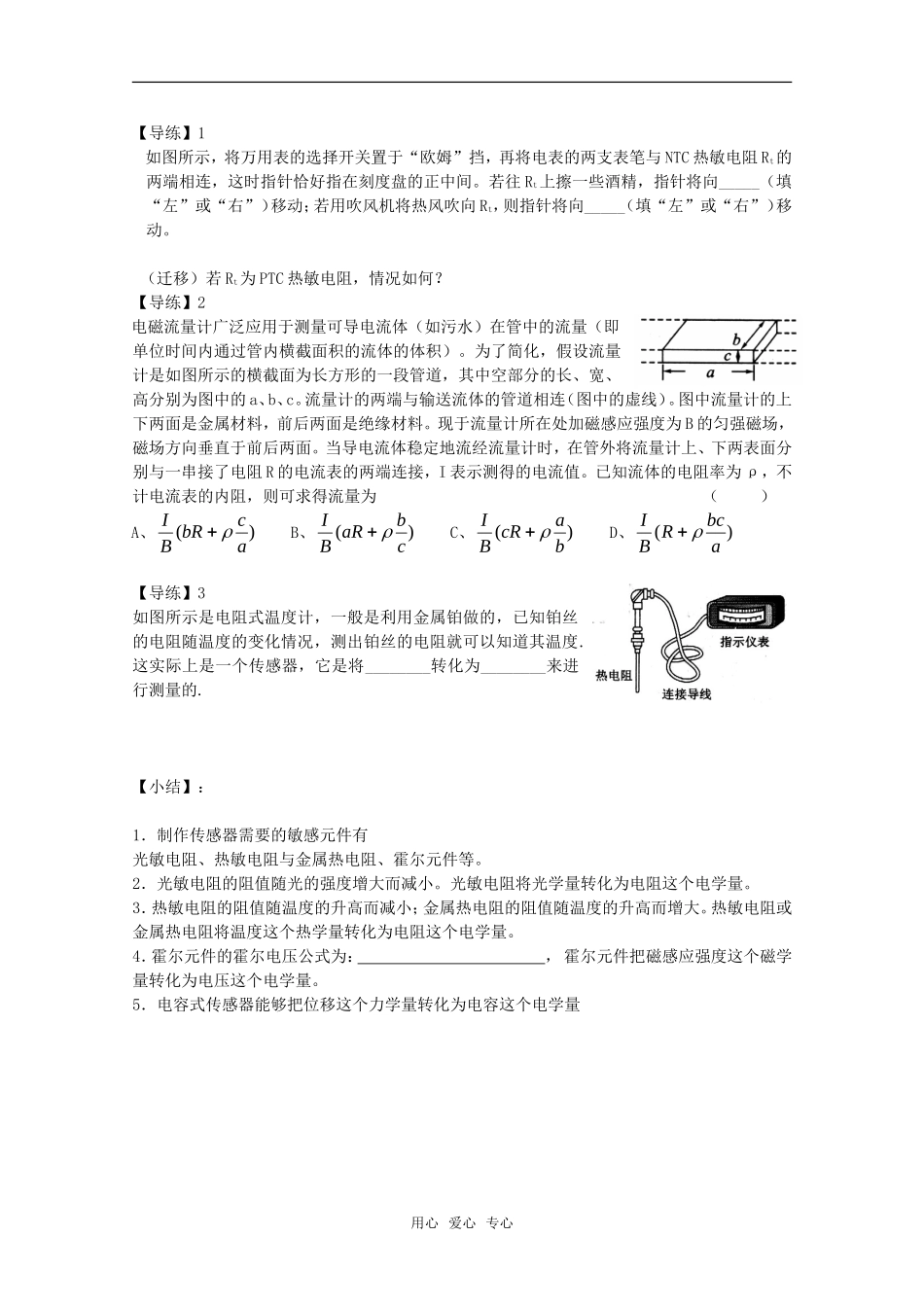

怀仁一中高二物理学案课题：§6.1传感器及其工作原理（二）学习目标：（1）了解什么是传感器，知道非电学量转化为电学量的技术意义；（2）知道传感器中常见的三种敏感元件光敏电阻、热敏电阻和霍尔元件及其它们的工作原理。（3）了解传感器的应用。（4）通过对实验的观察、思考和探究，让学生在了解传感器、熟悉传感器工作原理的同时，经历科学探究过程，学习科学研究方法，培养学生的观察能力、实践能力和创新思维能力。学习重点：理解并掌握传感器的三种常见敏感元件的工作原理。学习难点：分析并设计传感器的应用电路。学习过程：【导读】再仔细阅读课文内容，完成下列任务【导思】（一）传感器1、概念：_____________________________________________。2、原理图：3、三种常见的敏感元件（1）光敏电阻①材料及构造②工作原理③功能：把__________（光学量）转换为______（电学量）。（2）热敏电阻和金属热电阻①热敏电阻a）材料b）特点c）功能：把_______转换为_______（电学量）。d）分类：正温度系数PTC热敏电阻（特点）负温度系数NTC热敏电阻（特点）②金属热电阻a）材料b）特点c）功能：把_______转换为_______（电学量）。（3）霍尔元件①材料及构造②霍尔电压：_________________________。推导：③功能：把_________（磁学量）转换为_______（电学量）。传感器功能：能将力、温度、光、声、物质成分等_________转化为______的元件。用心爱心专心【导练】1如图所示，将万用表的选择开关置于“欧姆”挡，再将电表的两支表笔与NTC热敏电阻Rt的两端相连，这时指针恰好指在刻度盘的正中间。若往Rt上擦一些酒精，指针将向_____（填“左”或“右”）移动；若用吹风机将热风吹向Rt，则指针将向_____（填“左”或“右”）移动。（迁移）若Rt为PTC热敏电阻，情况如何？【导练】2电磁流量计广泛应用于测量可导电流体（如污水）在管中的流量（即单位时间内通过管内横截面积的流体的体积）。为了简化，假设流量计是如图所示的横截面为长方形的一段管道，其中空部分的长、宽、高分别为图中的a、b、c。流量计的两端与输送流体的管道相连（图中的虚线）。图中流量计的上下两面是金属材料，前后两面是绝缘材料。现于流量计所在处加磁感应强度为B的匀强磁场，磁场方向垂直于前后两面。当导电流体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R的电流表的两端连接，I表示测得的电流值。已知流体的电阻率为ρ，不计电流表的内阻，则可求得流量为（）A、)(acbRBIB、)(cbaRBIC、)(bacRBID、)(abcRBI【导练】3如图所示是电阻式温度计，一般是利用金属铂做的，已知铂丝的电阻随温度的变化情况，测出铂丝的电阻就可以知道其温度.这实际上是一个传感器，它是将________转化为________来进行测量的.【小结】：1．制作传感器需要的敏感元件有光敏电阻、热敏电阻与金属热电阻、霍尔元件等。2．光敏电阻的阻值随光的强度增大而减小。光敏电阻将光学量转化为电阻这个电学量。3．热敏电阻的阻值随温度的升高而减小；金属热电阻的阻值随温度的升高而增大。热敏电阻或金属热电阻将温度这个热学量转化为电阻这个电学量。4．霍尔元件的霍尔电压公式为：，霍尔元件把磁感应强度这个磁学量转化为电压这个电学量。5．电容式传感器能够把位移这个力学量转化为电容这个电学量用心爱心专心
