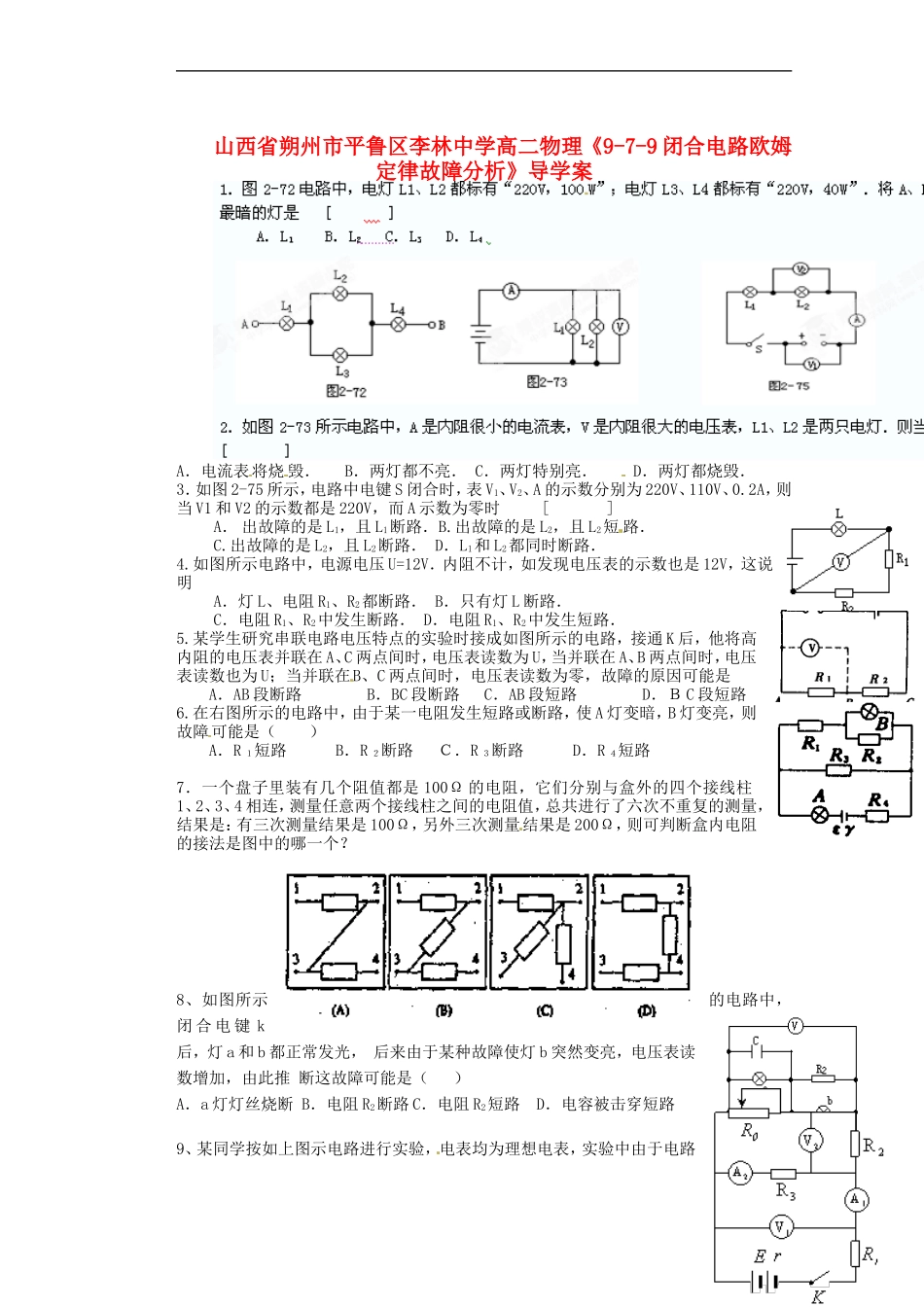

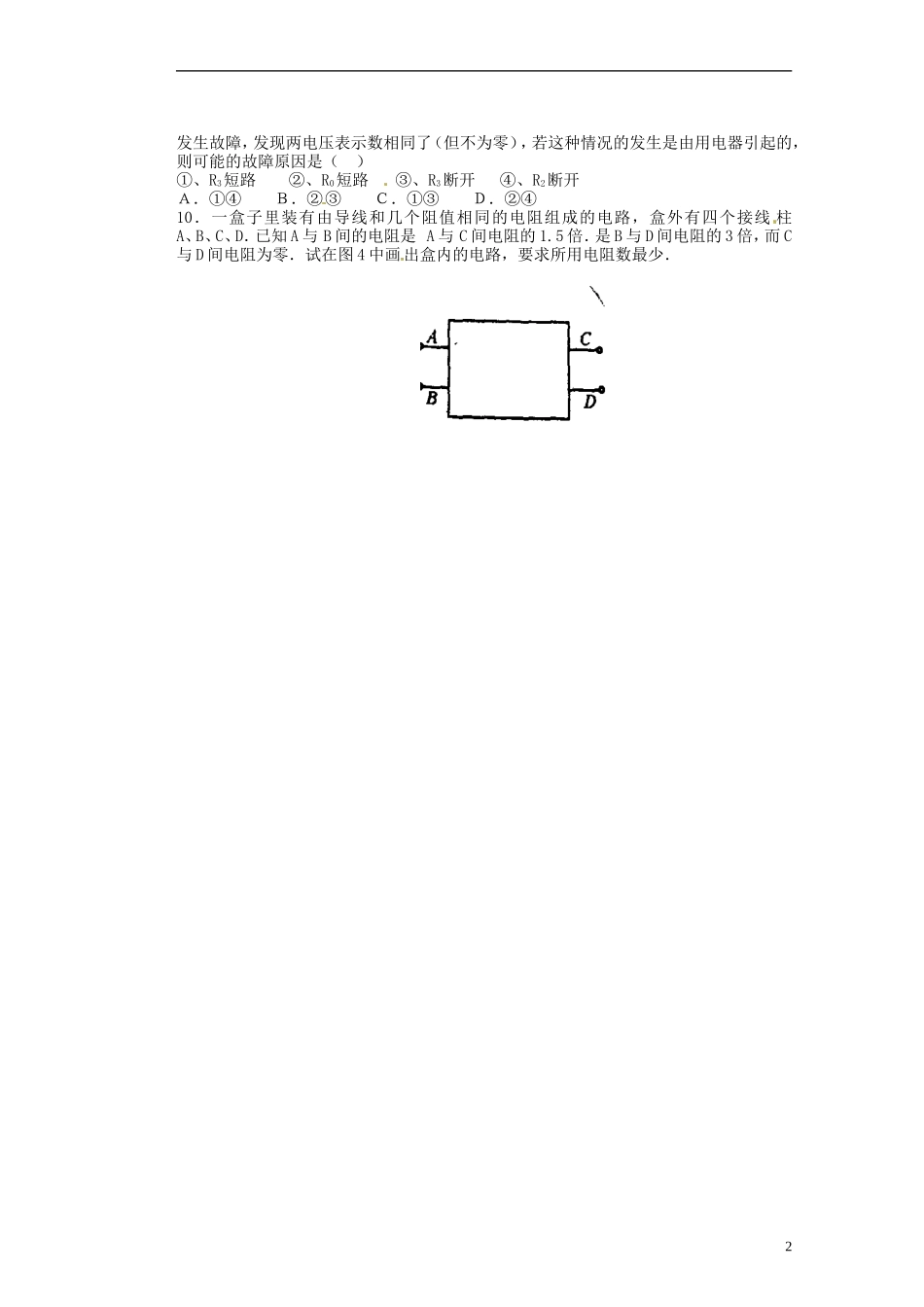

山西省朔州市平鲁区李林中学高二物理《9-7-9闭合电路欧姆定律故障分析》导学案A．电流表将烧毁．B．两灯都不亮．C．两灯特别亮．D．两灯都烧毁．3．如图2-75所示，电路中电键S闭合时，表V1、V2、A的示数分别为220V、110V、0.2A，则当V1和V2的示数都是220V，而A示数为零时[]A．出故障的是L1，且L1断路．B.出故障的是L2，且L2短路．C.出故障的是L2，且L2断路．D．L1和L2都同时断路．4.如图所示电路中，电源电压U=12V．内阻不计，如发现电压表的示数也是12V，这说明A．灯L、电阻R1、R2都断路．B．只有灯L断路．C．电阻R1、R2中发生断路．D．电阻R1、R2中发生短路．5.某学生研究串联电路电压特点的实验时接成如图所示的电路，接通K后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U，当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，故障的原因可能是A．AB段断路B．BC段断路C．AB段短路D．ＢC段短路6.在右图所示的电路中，由于某一电阻发生短路或断路，使A灯变暗，B灯变亮，则故障可能是（）A．R１短路B．R２断路Ｃ．R３断路D．R４短路7．一个盘子里装有几个阻值都是100Ω的电阻，它们分别与盒外的四个接线柱1、2、3、4相连，测量任意两个接线柱之间的电阻值，总共进行了六次不重复的测量，结果是：有三次测量结果是100Ω，另外三次测量结果是200Ω，则可判断盒内电阻的接法是图中的哪一个？8、如图所示的电路中，闭合电键k后，灯a和b都正常发光，后来由于某种故障使灯b突然变亮，电压表读数增加，由此推断这故障可能是（）A．a灯灯丝烧断B．电阻R2断路C．电阻R2短路D．电容被击穿短路9、某同学按如上图示电路进行实验，电表均为理想电表，实验中由于电路1发生故障，发现两电压表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是（）①、R3短路②、R0短路③、R3断开④、R2断开Ａ．①④Ｂ．②③Ｃ．①③Ｄ．②④10．一盒子里装有由导线和几个阻值相同的电阻组成的电路，盒外有四个接线柱A、B、C、D．已知A与B间的电阻是A与C间电阻的1.5倍．是B与D间电阻的3倍，而C与D间电阻为零．试在图4中画出盒内的电路，要求所用电阻数最少．2
