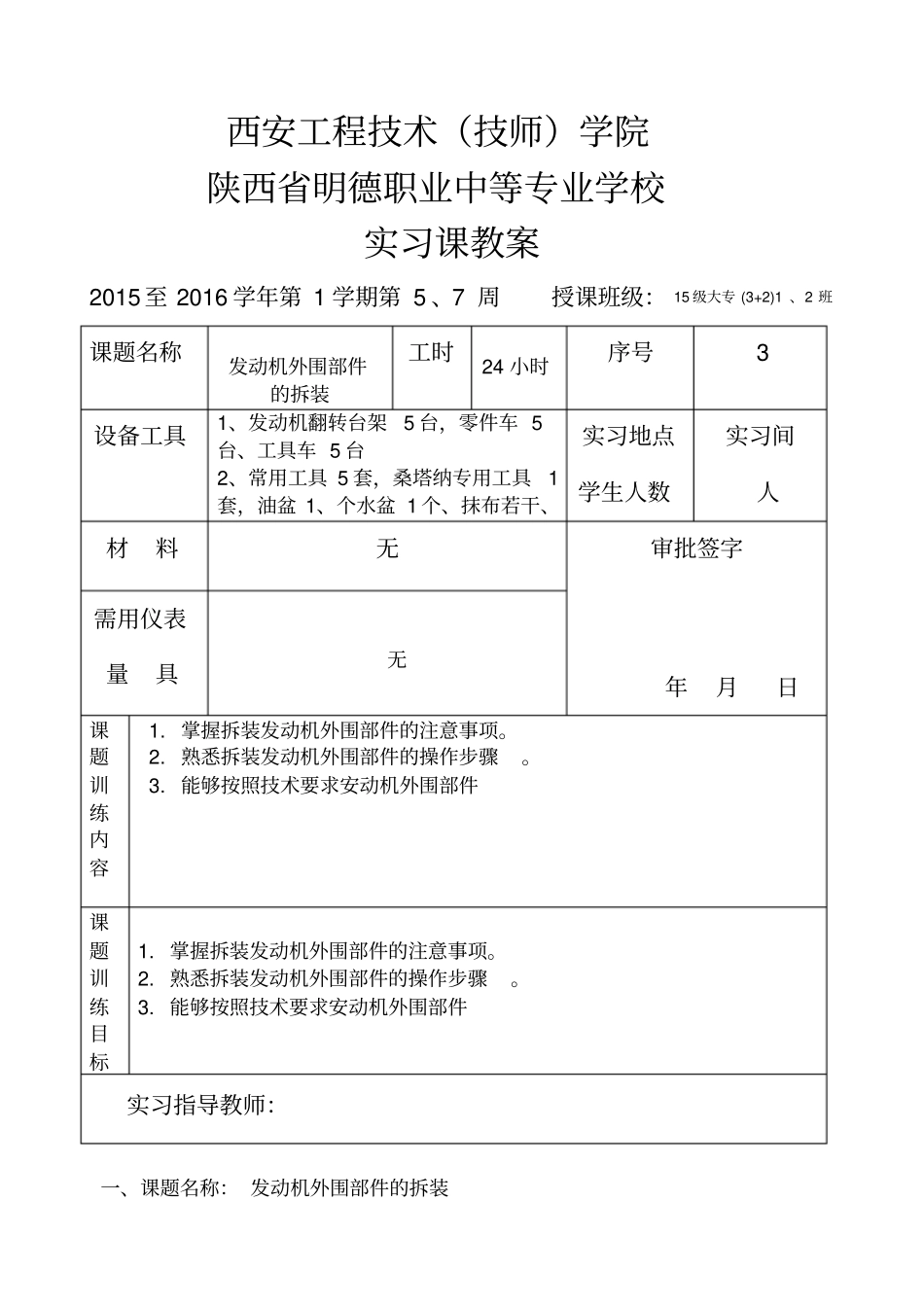

西安工程技术（技师）学院陕西省明德职业中等专业学校实习课教案2015至2016学年第1学期第5、7周授课班级：15级大专(3+2)1、2班课题名称发动机外围部件的拆装工时24小时序号3设备工具1、发动机翻转台架5台，零件车5台、工具车5台2、常用工具5套，桑塔纳专用工具1套，油盆1、个水盆1个、抹布若干、实习地点学生人数实习间人材料无审批签字年月日需用仪表量具无课题训练内容1.掌握拆装发动机外围部件的注意事项。2.熟悉拆装发动机外围部件的操作步骤。3.能够按照技术要求安动机外围部件课题训练目标1.掌握拆装发动机外围部件的注意事项。2.熟悉拆装发动机外围部件的操作步骤。3.能够按照技术要求安动机外围部件实习指导教师：一、课题名称：发动机外围部件的拆装二、目的：1.掌握拆装发动机外围部件的注意事项。2.熟悉拆装发动机外围部件的操作步骤。3.能够按照技术要求安动机外围部件三、工时：练习24小时四、需用设备：1、发动机翻转台架5台，零件车5台、工具车5台2、常用工具5套，桑塔纳专用工具1套，油盆1、个水盆1个、抹布若干、五、材料：无六、安全及注意事项：1、拆装前检测发动机的是否紧固防止掉落。2、在实习发动机外部拆装时没有实习老师指导不需私自拆卸发动机检测台架的任何部件。七、课题练习：实习步骤一、操作前的准备工作：1.实训设备在进入操作工位前，实训学生将工位卫生清理干净，排除障碍物，准备好相关的工具、物品等。提示：培养良好的工作习惯，做好事前准备，有利于安全操作和提高工作效二、燃油供给系泄压:1、关闭点火开关，使发动机电路不通电。2、找到燃油泵保险丝，位置在保险丝盒上找。提示：主要使燃油泵不工作。3、起动发动机自动熄火后关闭点火开关。提示：主要是释放燃油系统的燃油。三、拆下发动机电源1、拧松负极螺栓，取下负极导线。2、拆下正极导线。3、搬出电瓶。提示：目的避免拆卸过程中造成电路短路事故。拆卸时先拆负极，后拆正极；安装时相反。四、断开燃油管路1、用螺丝刀断开进油、回油管路。提示：断开时用干毛巾包住管头防止燃油泄漏，并在进油管和回油管上做好标记。2、在油管上插上堵头防止燃油流失和污染物进入管路。五、放机油1、将油盆放在机油螺栓下方。提示：将机油盖打开。六、放冷却液：1、将水盆放在散热器下方的防水开关处.提示：有的车在散热器上有放水开关，有的没有直接拔掉下水管。在放水时要打开小水壶盖打开，流的差不多时可用气枪在加水口吹。2、用螺丝刀和鱼口钳拆下上下水管。七、拆下电控系统的传感器和执行器八、拆进气管路软管1、拆空滤。提示：拆空滤时避免抖动防止沙尘掉入进气管。用棉布擦拭空滤内壁清除尘土。2、清洁滤芯。提示：用气枪在空滤空气流动的反方向吹。空滤达到使用期限或损坏及时更换。3、拆下透气软管提示：在汽缸盖和进气软管处，主要给曲轴箱通气。4、拔下燃油分配管真空管。提示：用来控制燃油压力调节器动作。九、拆下节气门体上的管路和附加1、节气门体上的各管路（1）进气软管。（2）节气门拉索（3）制动主力上的真空管（4）活性炭罐过滤阀的真空管2、拔下节气门传感器插头3、拆节气门上的预热管（两根）十、拆下剩余的水管（1）节气门体上的进气预热管（2）空提暖风水管（3）散热器上的冷却管提示：每根水管的流向（1）通往节气门体（2）通往空调暖风装置（3）通往散热器和冷却泵十一、拆下发电机1、拆除发电机：用火花塞高压线专用钳提示：点火顺序:1-3-4-22、拆下发电机皮带（1）用专用工具扳住张紧器（2）用销钉固定张紧器（3）取下发电机传动带（4）取出销钉提示:不更换皮带时要在上皮带上做好方向标记3、拆发电机固定螺栓。4、拆下发电机连接导线(1)拆电源导线固定螺母(2)拆指示灯导线固定螺母(3)取发电机提示：接线柱符号：D+:接仪表充电指示灯B+:接蓄电池“+”十二、拆下发电机进、排气管1、取出机油标尺2、机油标尺标记a---不需要添加b---可以加注机油c----必须加注机油3、拆下燃油分配管总成(1)拆分配管上的2个固定螺栓（2）将燃油分配管和喷油嘴一同取下提示：燃油分配管上有燃油压力调节器、进油管、回油管、喷油器插孔。4、拆下喷油嘴。有尖嘴钳拔下喷油器卡簧，取下喷...
