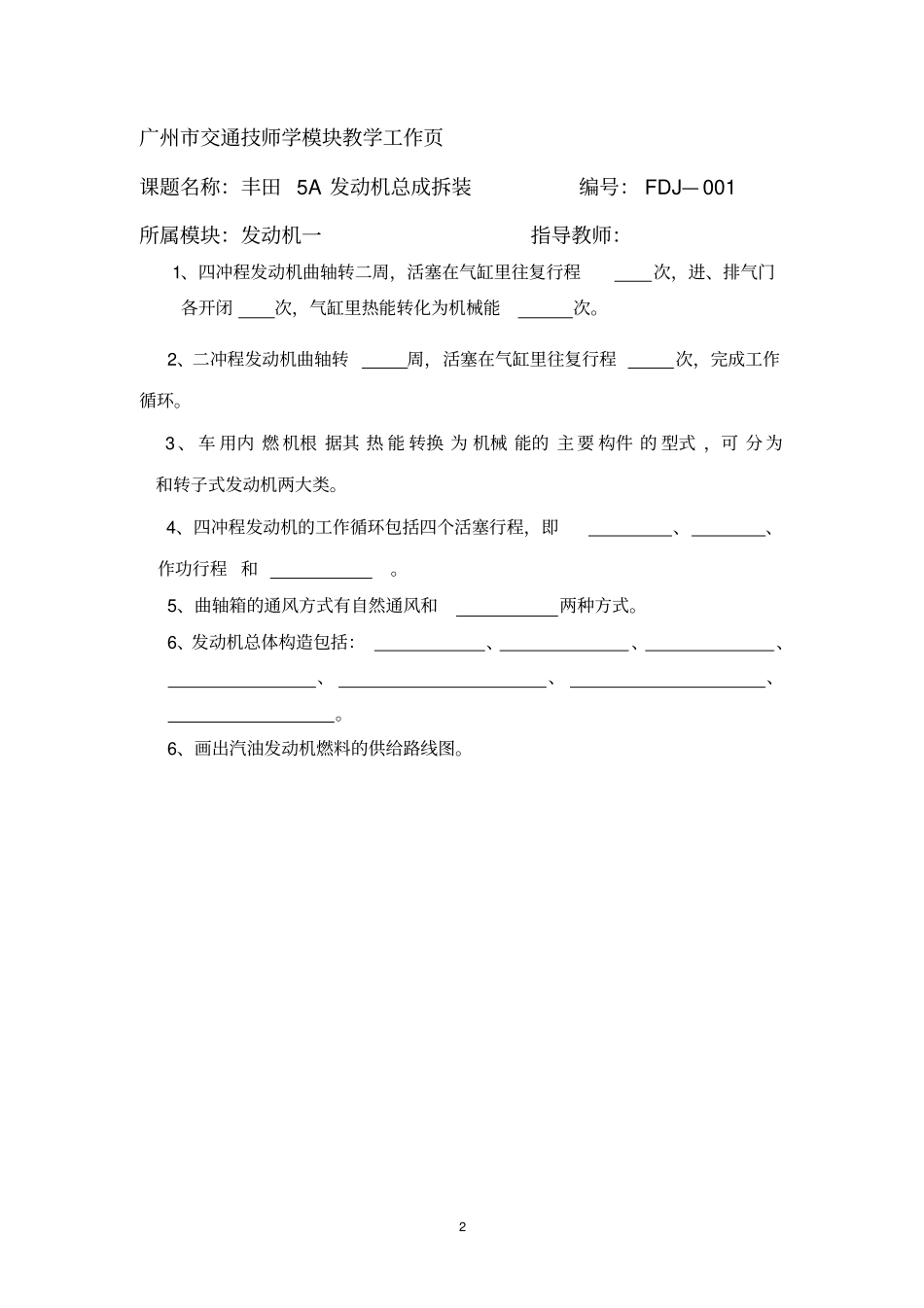

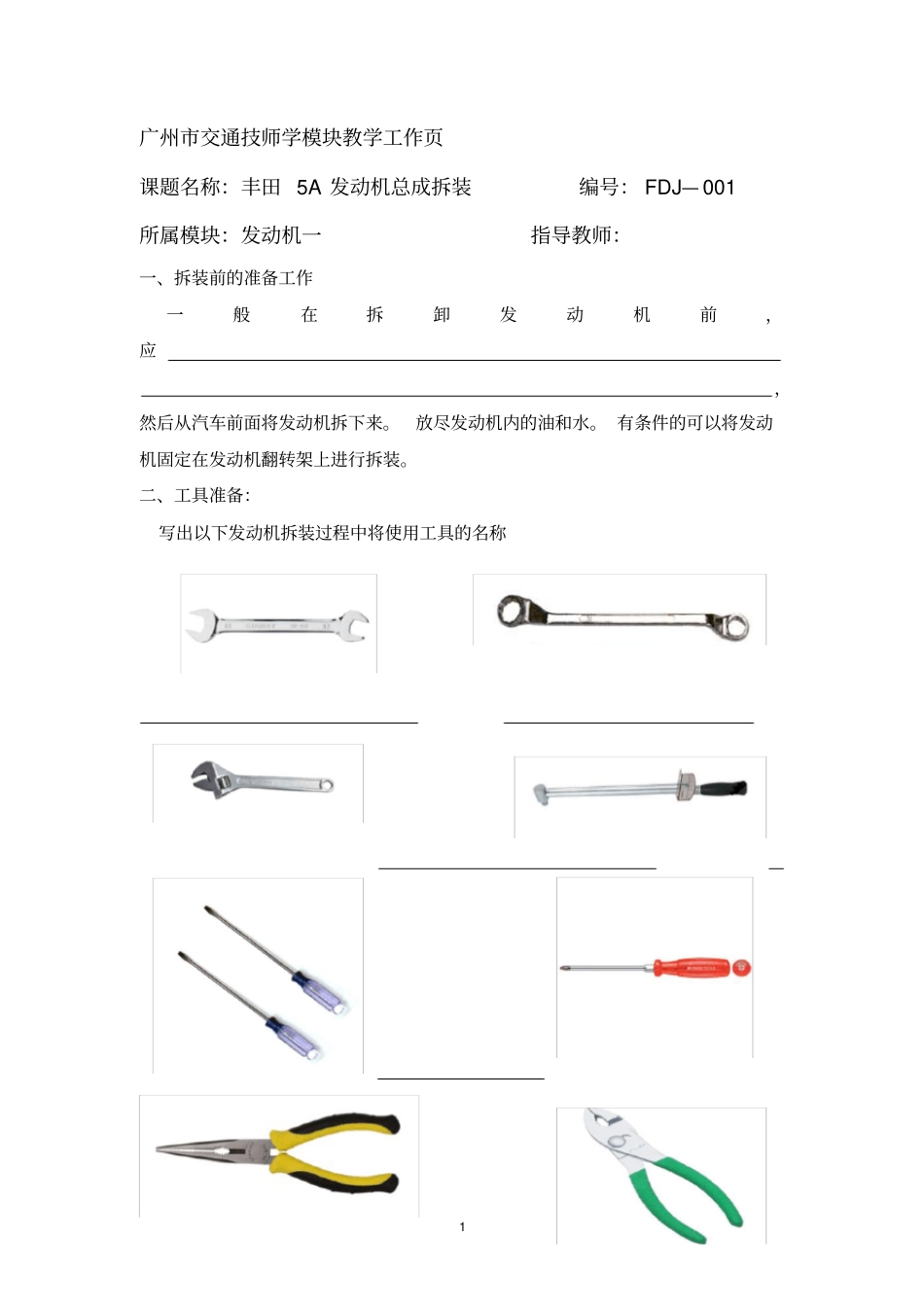

1广州市交通技师学模块教学工作页课题名称：丰田5A发动机总成拆装编号：FDJ—001所属模块：发动机一指导教师：一、拆装前的准备工作一般在拆卸发动机前，应，然后从汽车前面将发动机拆下来。放尽发动机内的油和水。有条件的可以将发动机固定在发动机翻转架上进行拆装。二、工具准备：写出以下发动机拆装过程中将使用工具的名称2广州市交通技师学模块教学工作页课题名称：丰田5A发动机总成拆装编号：FDJ—001所属模块：发动机一指导教师：1、四冲程发动机曲轴转二周，活塞在气缸里往复行程次，进、排气门各开闭次，气缸里热能转化为机械能次。2、二冲程发动机曲轴转周，活塞在气缸里往复行程次，完成工作循环。3、车用内燃机根据其热能转换为机械能的主要构件的型式，可分为和转子式发动机两大类。4、四冲程发动机的工作循环包括四个活塞行程，即、、作功行程和。5、曲轴箱的通风方式有自然通风和两种方式。6、发动机总体构造包括：、、、、、、。6、画出汽油发动机燃料的供给路线图。37、解释发动机专业术语1．配气相位2、EQ61003、上止点和下止点4、燃烧室5、发动机排量4广州市交通技师学模块教学工作页课题名称：丰田5A发动机总成拆装编号：FDJ—001所属模块：发动机一指导教师：附件拆卸1、松开发电机和水泵的驱动皮带，拆下。2、取下各缸高压线，拆下。3）用鲤鱼钳拆下紧固卡扣，拔出。4）用T形套筒扳手拆，卸。55）用T型扳手拆下气门室罩取下密封条及衬垫6）拆下6汽缸盖的拆卸1）拆下，拧松正时皮带张紧轮螺母；2）3）松开正时皮带,拆出火花塞，并放置在一边4）按照下图所示的顺序，松开凸轮轴轴承盖螺栓。拆下凸轮轴。5）按照如下图所示从1到10的顺序，松开汽缸盖螺栓。6）抬下汽缸盖并取下汽缸垫。7活塞连杆组的拆卸1）将发动机翻转架翻转180度，使油底壳朝上，拆下油底壳及衬垫并拆下机油集滤器。2）将要拆卸的活塞连杆组（有两个缸）转到活塞处于位置，并检查。如无记号，应按次序在活塞顶、连杆大端上用钢字号码或尖铳铳上记号。3）拆下连杆螺母，取下连杆端盖和连杆轴承，并按盖上的顺序放好，以免相互搞错。4）用扭力扳手按拆装顺序拧松主轴承盖螺钉，并按顺序放好。5）拆下第三道主轴承盖的时候要注意。
