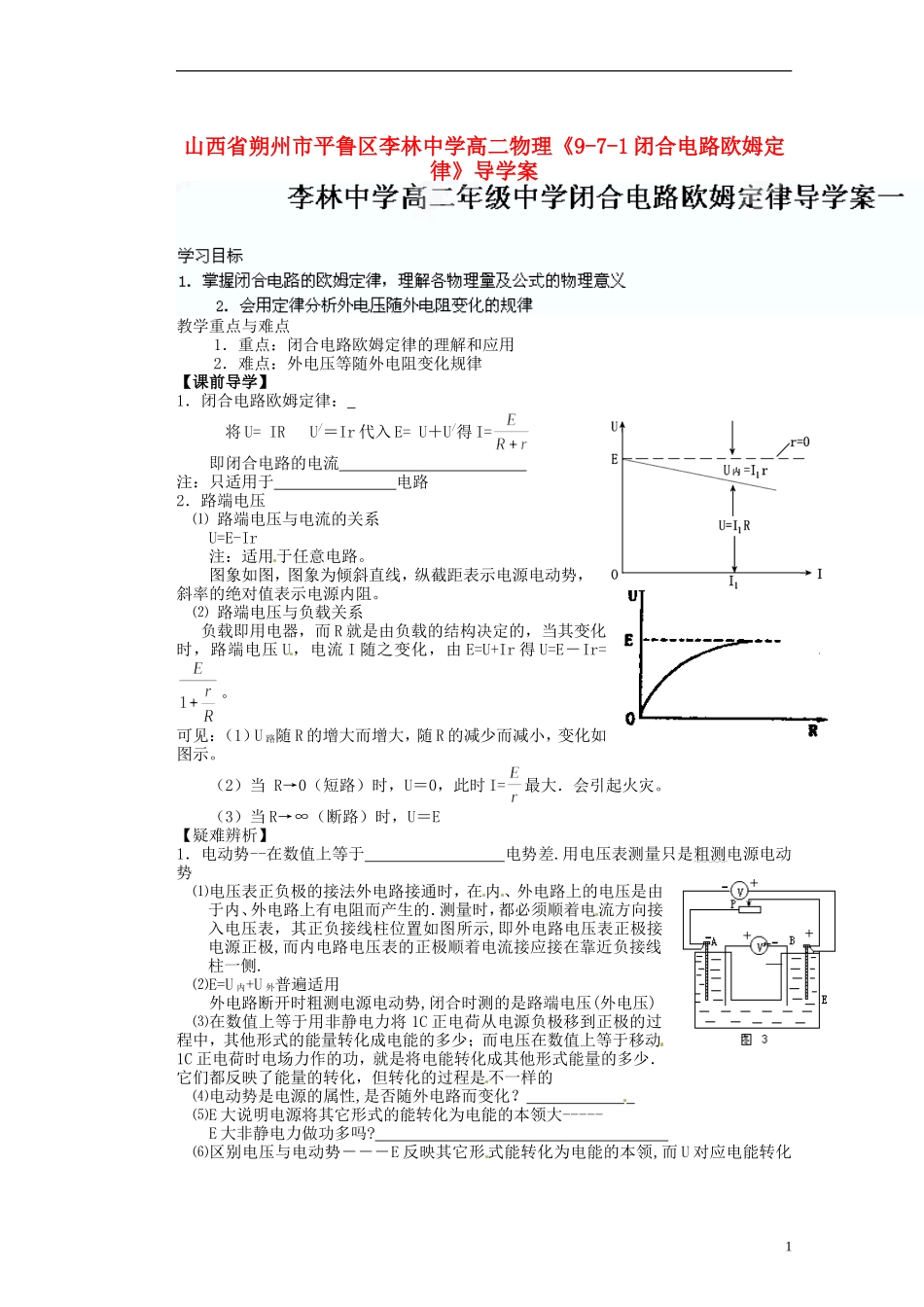

山西省朔州市平鲁区李林中学高二物理《9-7-1闭合电路欧姆定律》导学案教学重点与难点1．重点：闭合电路欧姆定律的理解和应用2．难点：外电压等随外电阻变化规律【课前导学】1．闭合电路欧姆定律：将U=IRU/＝Ir代入E=U＋U/得I=即闭合电路的电流注：只适用于电路2．路端电压⑴路端电压与电流的关系U=E-Ir注：适用于任意电路。图象如图，图象为倾斜直线，纵截距表示电源电动势，斜率的绝对值表示电源内阻。⑵路端电压与负载关系负载即用电器，而R就是由负载的结构决定的，当其变化时，路端电压U，电流I随之变化，由E=U+Ir得U=E－Ir=。可见：（1）U路随R的增大而增大，随R的减少而减小，变化如图示。（2）当R→0（短路）时，U＝0，此时I=最大．会引起火灾。（3）当R→∞（断路）时，U＝E【疑难辨析】1．电动势--在数值上等于电势差.用电压表测量只是粗测电源电动势⑴电压表正负极的接法外电路接通时，在内、外电路上的电压是由于内、外电路上有电阻而产生的．测量时，都必须顺着电流方向接入电压表，其正负接线柱位置如图所示,即外电路电压表正极接电源正极,而内电路电压表的正极顺着电流接应接在靠近负接线柱一侧.⑵E=U内+U外普遍适用外电路断开时粗测电源电动势,闭合时测的是路端电压(外电压)⑶在数值上等于用非静电力将1C正电荷从电源负极移到正极的过程中，其他形式的能量转化成电能的多少；而电压在数值上等于移动1C正电荷时电场力作的功，就是将电能转化成其他形式能量的多少．它们都反映了能量的转化，但转化的过程是不一样的⑷电动势是电源的属性,是否随外电路而变化？⑸E大说明电源将其它形式的能转化为电能的本领大-----E大非静电力做功多吗?⑹区别电压与电动势－－－E反映其它形式能转化为电能的本领,而U对应电能转化1+++--—--为其它形式能电压是对电路而言的，它跟电场力做功相关，还常有电势差，电压降，电压损失等不同说法。而电动势是对电源而言，它跟非静电力做功相关，电动势和电压虽然具有相同的单位，但它们是本质不同的两个物理量．2区别几种不同功率。将E=Ir+IR两边同乘以I得：IE=I2r+I2R电源的总功率------IE，即P总=IE，它随电流而变，即随外电路负载的变化而变化。电源损耗功率--------I2rP内损=I2r=IU/电源的输出功率------I2RP出=I2R=IU电源效率η=×100%电源的输出功率和效率P=IU=I2R==可见当R=r时，P出最大为，此时电源效率η=×100%=50%；当R＞r时，随R增大P出减小，随R减小P出增大当R＜r时，随R增大P出增大，随R减小P出减小。【课堂识真】一、基本应用例1.电动势为2V的电源跟一个阻值R=9Ω的电阻接成闭合电路，测得电源两端电压为1.8V，求电源的内电阻(图2-51)．解答：通过电阻R的电流强度为由闭合电路欧姆定律ε=U+Ir，得电源内电阻例2.如图18所示电路，电源电压不变，若在电压表的两端再并联一个灯泡，则()(A)电流表示数增大，电压表示数减小(B)电流表示数减小，电压表示数减小。(C)电流表示数增大，电压表示数增大(D)电流表和电压表示数不变例3.如图14所示的电路中电源电压保持不变,S闭合时,电灯L正常发光.要在S断开时,电灯L仍能正常发光,,滑动阻器的滑片P应该（）A、只能向右移动。B、只能向左移动C、保持不动D、向左或向右移动都可以例4.如图9－17，外电路由一个可变电阻R和一个固定电阻R0串联构成，电源电动势为ε，电源内阻为r，问：R调到什么时候，R0上将得到最大功率。例5、如图所示的电路，电阻R3=4Ω，电流表A和电压表V均为理想电表．闭合开关S后，电流表示数为0.75A，电压表示数2.0V．由于某种原因，电路有一只电阻发生断路现象，使电流表示数变为0.8A，电压表示数为3.2V．试回答下列问题：(1)分析判断哪一个电阻发生了断路．图182图14SR2R3VE、rR1A(2)求电阻R1、R2的值．(3)求电源的电动势E和内电阻r．课后见功：1.如图10所示的电路中，若电源电压保持不变，开关K断开，()A、电流表示数变大，电压表示数不变B、电流表示数不变，电压表示数变大C、电流表示数变小，电压表示数变大。D、电流表示数变小，电压表示数变小2、在图电路中，电源的电动势是E，内电阻是r，当滑动变阻器R3的滑动头向左移动时A．电阻R1的功率将加大B．电阻R2的功率将...
