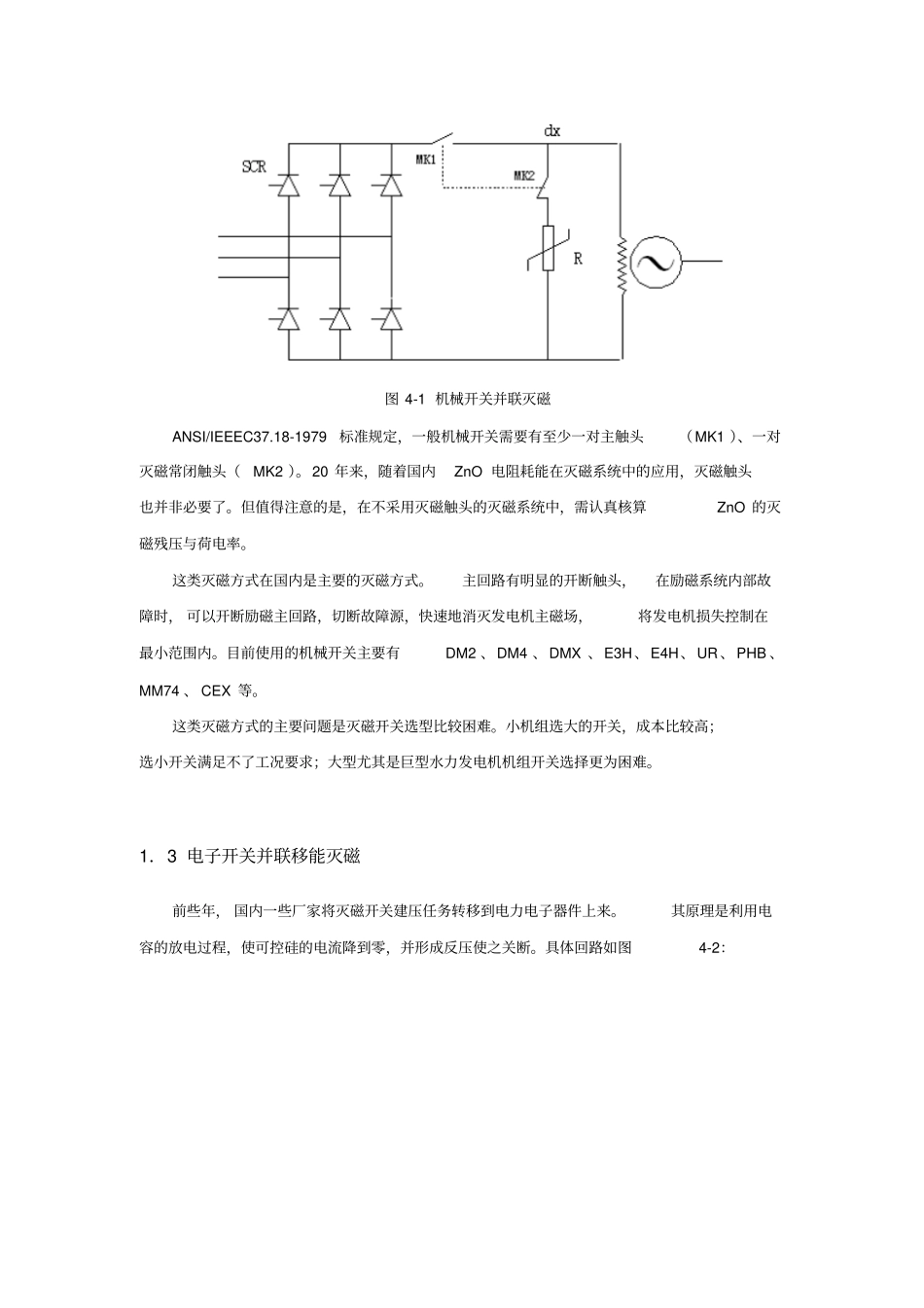

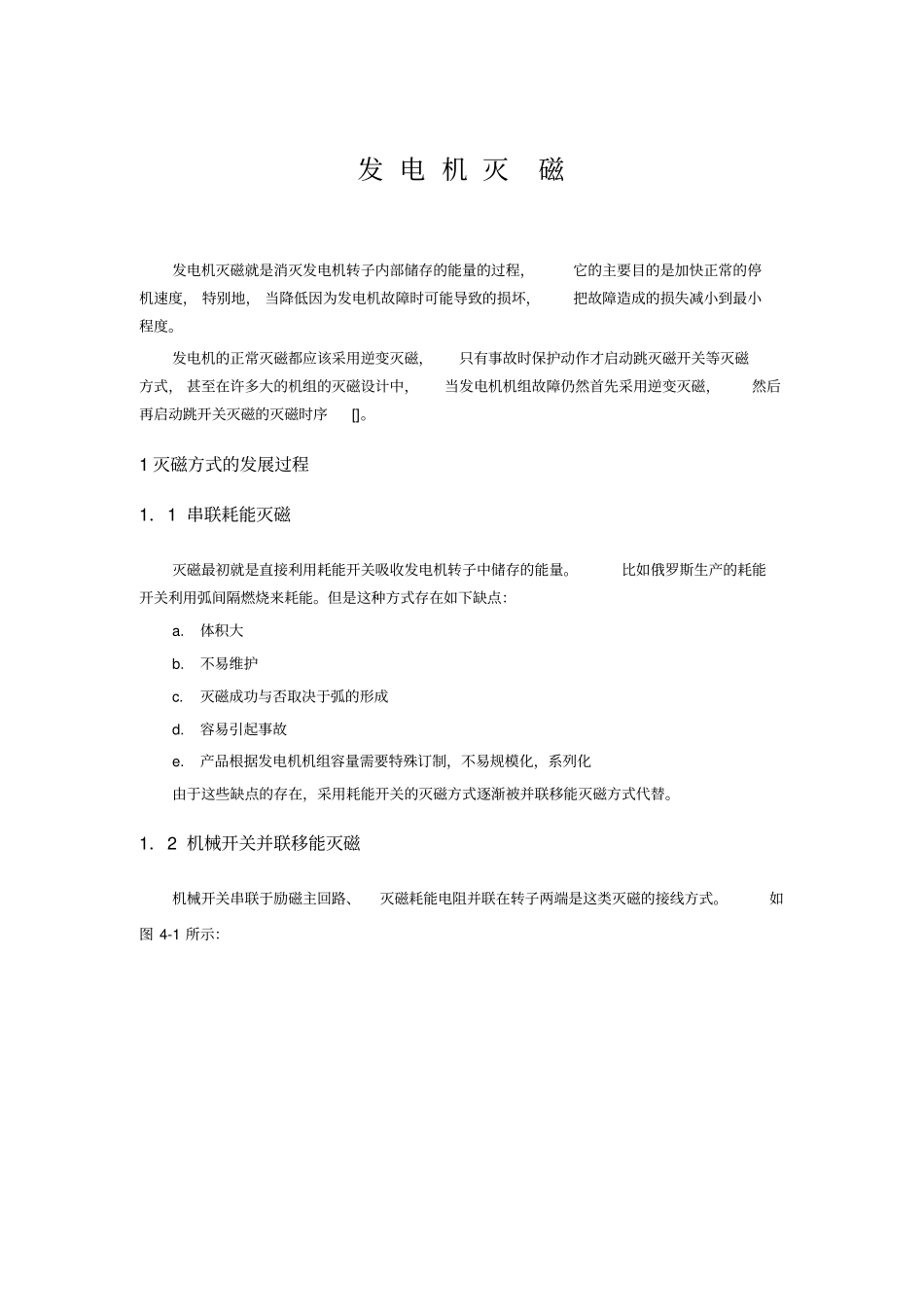

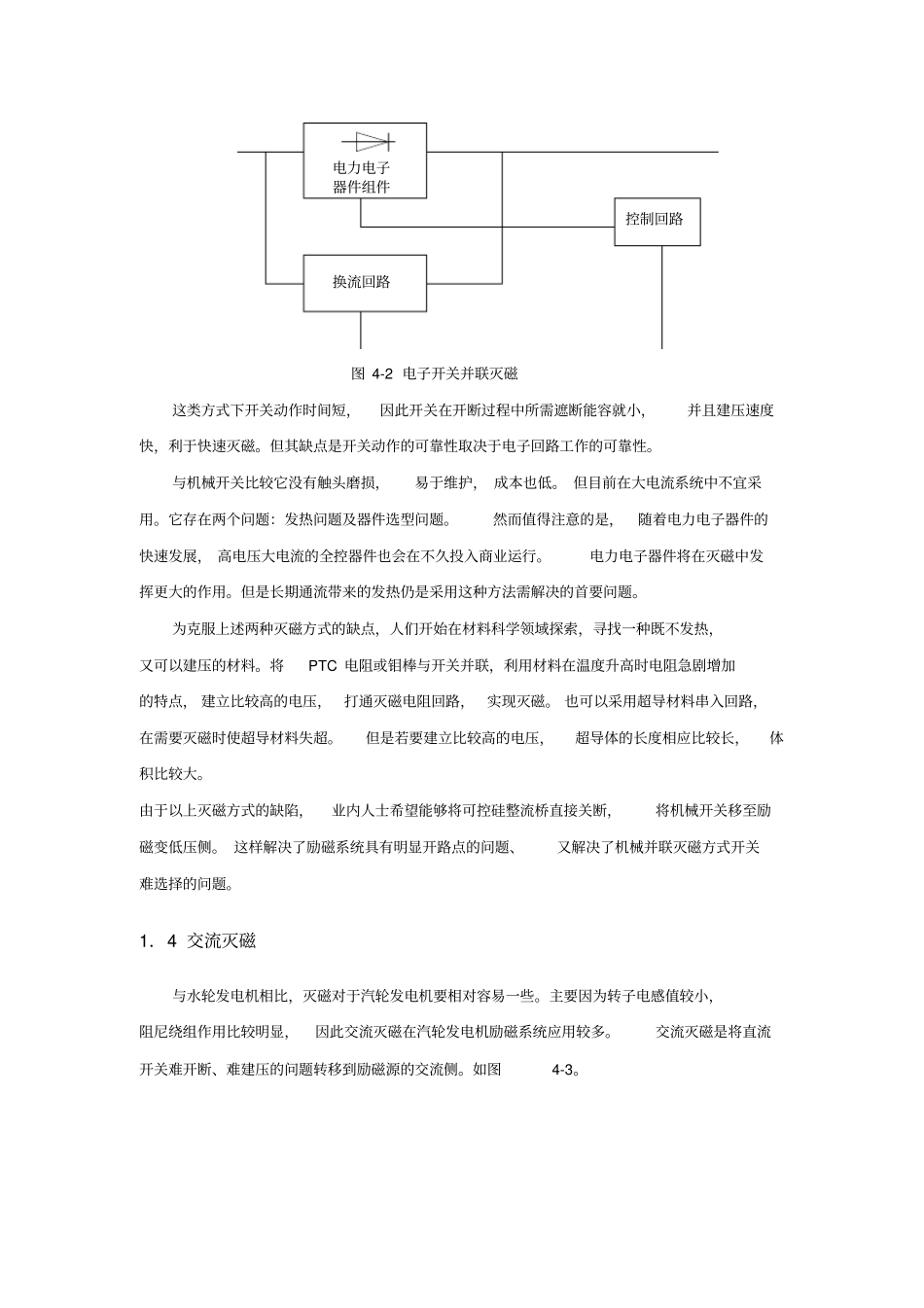

发电机灭磁发电机灭磁就是消灭发电机转子内部储存的能量的过程，它的主要目的是加快正常的停机速度，特别地，当降低因为发电机故障时可能导致的损坏，把故障造成的损失减小到最小程度。发电机的正常灭磁都应该采用逆变灭磁，只有事故时保护动作才启动跳灭磁开关等灭磁方式，甚至在许多大的机组的灭磁设计中，当发电机机组故障仍然首先采用逆变灭磁，然后再启动跳开关灭磁的灭磁时序[]。1灭磁方式的发展过程1．1串联耗能灭磁灭磁最初就是直接利用耗能开关吸收发电机转子中储存的能量。比如俄罗斯生产的耗能开关利用弧间隔燃烧来耗能。但是这种方式存在如下缺点：a.体积大b.不易维护c.灭磁成功与否取决于弧的形成d.容易引起事故e.产品根据发电机机组容量需要特殊订制，不易规模化，系列化由于这些缺点的存在，采用耗能开关的灭磁方式逐渐被并联移能灭磁方式代替。1．2机械开关并联移能灭磁机械开关串联于励磁主回路、灭磁耗能电阻并联在转子两端是这类灭磁的接线方式。如图4-1所示：图4-1机械开关并联灭磁ANSI/IEEEC37.18-1979标准规定，一般机械开关需要有至少一对主触头（MK1）、一对灭磁常闭触头（MK2）。20年来，随着国内ZnO电阻耗能在灭磁系统中的应用，灭磁触头也并非必要了。但值得注意的是，在不采用灭磁触头的灭磁系统中，需认真核算ZnO的灭磁残压与荷电率。这类灭磁方式在国内是主要的灭磁方式。主回路有明显的开断触头，在励磁系统内部故障时，可以开断励磁主回路，切断故障源，快速地消灭发电机主磁场，将发电机损失控制在最小范围内。目前使用的机械开关主要有DM2、DM4、DMX、E3H、E4H、UR、PHB、MM74、CEX等。这类灭磁方式的主要问题是灭磁开关选型比较困难。小机组选大的开关，成本比较高；选小开关满足不了工况要求；大型尤其是巨型水力发电机机组开关选择更为困难。1．3电子开关并联移能灭磁前些年，国内一些厂家将灭磁开关建压任务转移到电力电子器件上来。其原理是利用电容的放电过程，使可控硅的电流降到零，并形成反压使之关断。具体回路如图4-2：电力电子器件组件控制回路换流回路图4-2电子开关并联灭磁这类方式下开关动作时间短，因此开关在开断过程中所需遮断能容就小，并且建压速度快，利于快速灭磁。但其缺点是开关动作的可靠性取决于电子回路工作的可靠性。与机械开关比较它没有触头磨损，易于维护，成本也低。但目前在大电流系统中不宜采用。它存在两个问题：发热问题及器件选型问题。然而值得注意的是，随着电力电子器件的快速发展，高电压大电流的全控器件也会在不久投入商业运行。电力电子器件将在灭磁中发挥更大的作用。但是长期通流带来的发热仍是采用这种方法需解决的首要问题。为克服上述两种灭磁方式的缺点，人们开始在材料科学领域探索，寻找一种既不发热，又可以建压的材料。将PTC电阻或钼棒与开关并联，利用材料在温度升高时电阻急剧增加的特点，建立比较高的电压，打通灭磁电阻回路，实现灭磁。也可以采用超导材料串入回路，在需要灭磁时使超导材料失超。但是若要建立比较高的电压，超导体的长度相应比较长，体积比较大。由于以上灭磁方式的缺陷，业内人士希望能够将可控硅整流桥直接关断，将机械开关移至励磁变低压侧。这样解决了励磁系统具有明显开路点的问题、又解决了机械并联灭磁方式开关难选择的问题。1．4交流灭磁与水轮发电机相比，灭磁对于汽轮发电机要相对容易一些。主要因为转子电感值较小，阻尼绕组作用比较明显，因此交流灭磁在汽轮发电机励磁系统应用较多。交流灭磁是将直流开关难开断、难建压的问题转移到励磁源的交流侧。如图4-3。图4-3交流灭磁接线图图4-4交流灭磁励磁电压录波图交流灭磁是利用可控硅阳极电源负半周辅助实现的一种灭磁方式，交流灭磁励磁电压波形如图4-4所示。灭磁开关既可以安装在交流侧也可以安装在直流侧，但都必须配合封脉冲的措施(由于交流灭磁开关跳开过程中同步电源缺相而导致的自动封锁脉冲等效于封脉冲)，否则都不能实现交流灭磁。当灭磁开关装在交流侧时，可以利用在灭磁开关打开的过程中一相无电流而自动分断的特点，并借助可控硅的自然续流将可控硅阳极的交流电压引入到灭磁过程中去。即使在...
