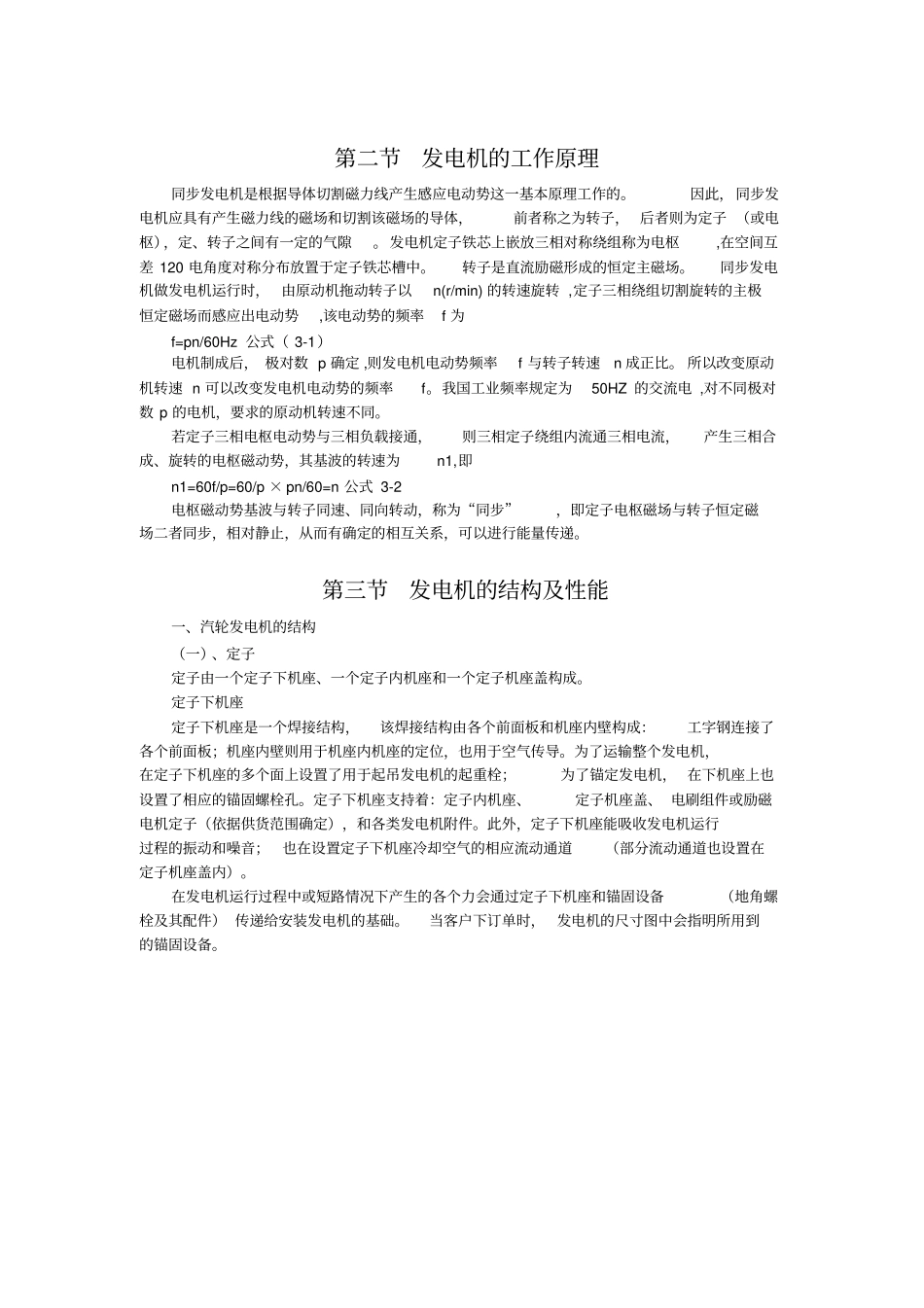

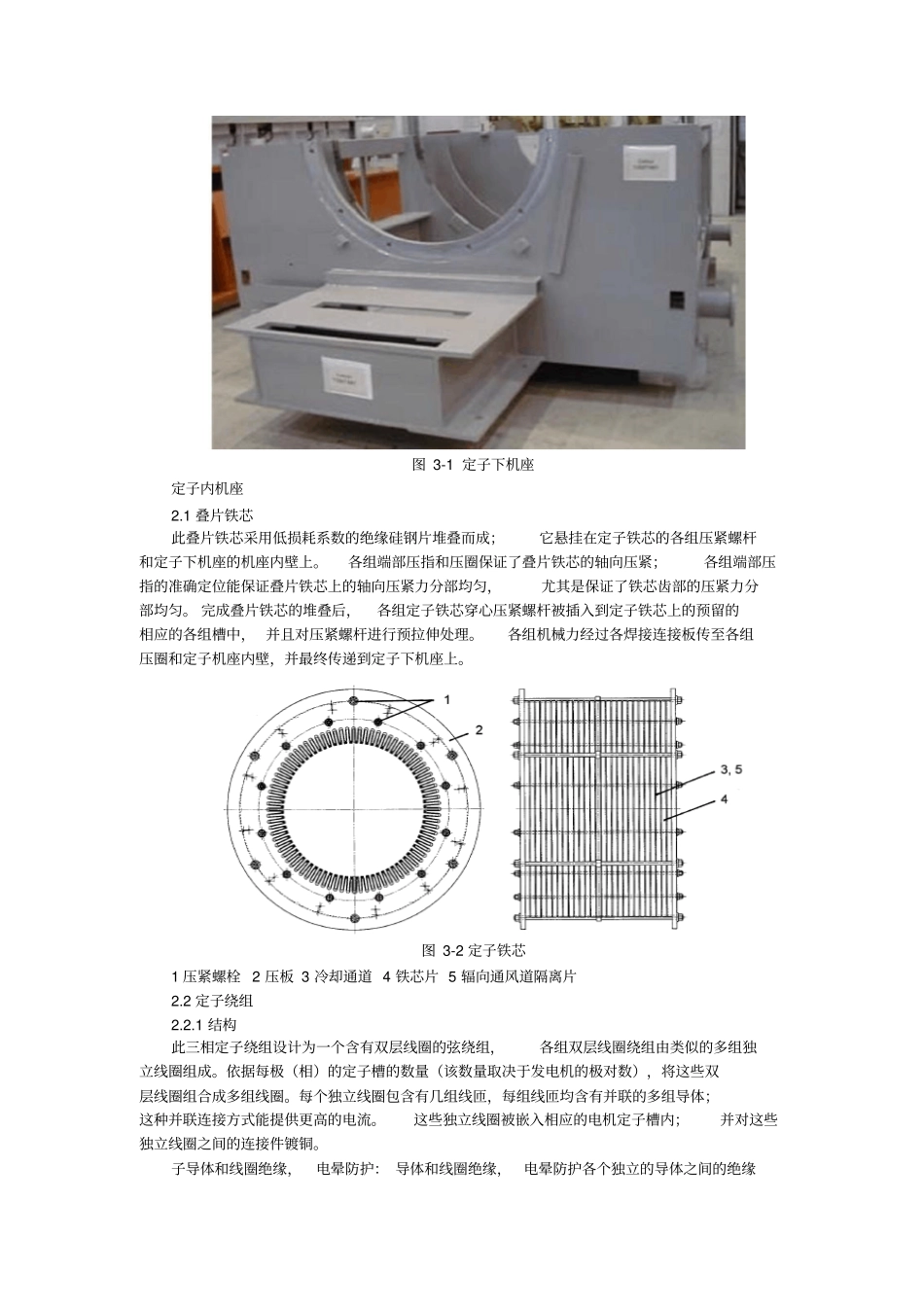

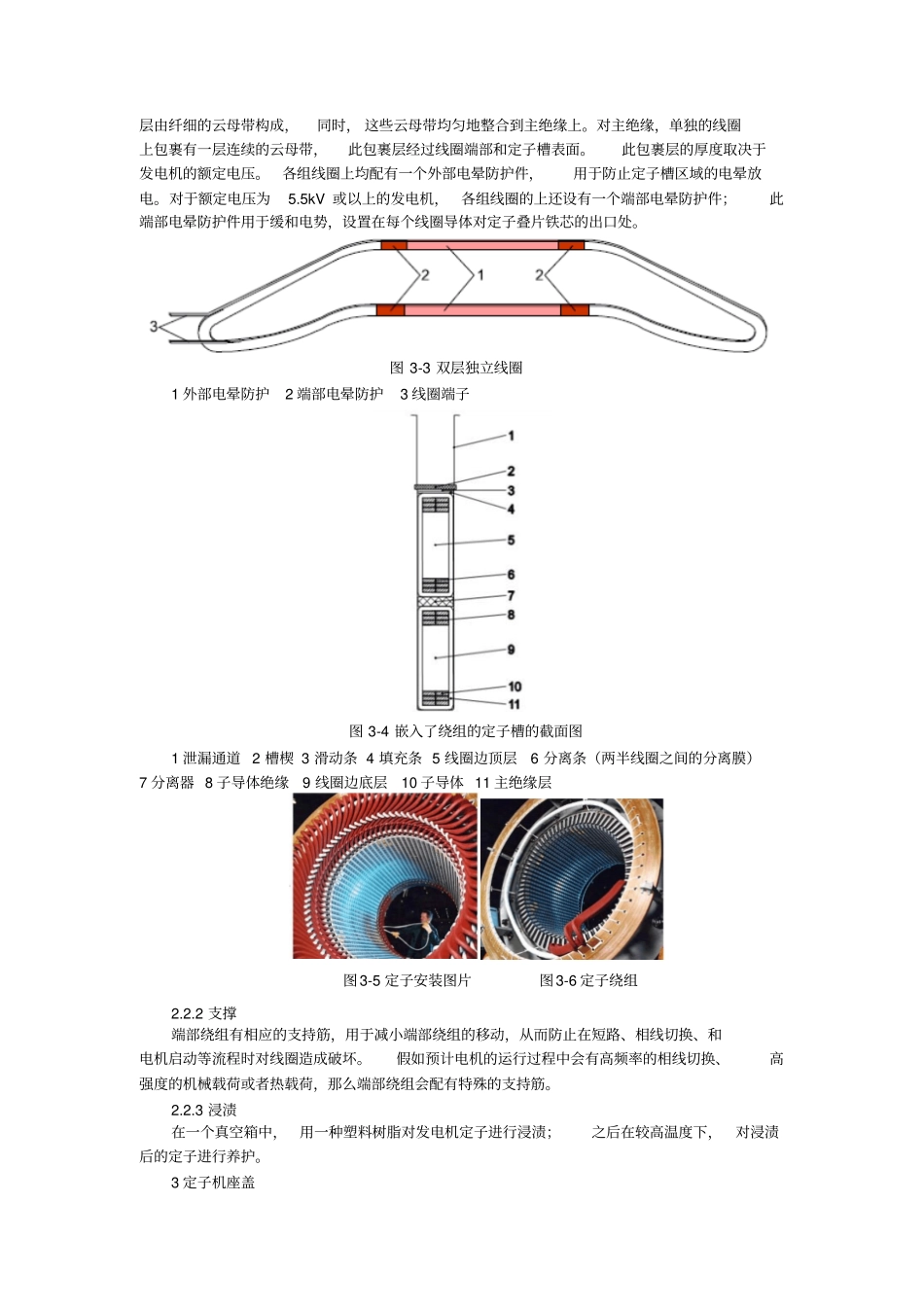

第二节发电机的工作原理同步发电机是根据导体切割磁力线产生感应电动势这一基本原理工作的。因此，同步发电机应具有产生磁力线的磁场和切割该磁场的导体，前者称之为转子，后者则为定子（或电枢），定、转子之间有一定的气隙。发电机定子铁芯上嵌放三相对称绕组称为电枢,在空间互差120电角度对称分布放置于定子铁芯槽中。转子是直流励磁形成的恒定主磁场。同步发电机做发电机运行时，由原动机拖动转子以n(r/min)的转速旋转,定子三相绕组切割旋转的主极恒定磁场而感应出电动势,该电动势的频率f为f=pn/60Hz公式（3-1）电机制成后，极对数p确定,则发电机电动势频率f与转子转速n成正比。所以改变原动机转速n可以改变发电机电动势的频率f。我国工业频率规定为50HZ的交流电,对不同极对数p的电机，要求的原动机转速不同。若定子三相电枢电动势与三相负载接通，则三相定子绕组内流通三相电流，产生三相合成、旋转的电枢磁动势，其基波的转速为n1,即n1=60f/p=60/p×pn/60=n公式3-2电枢磁动势基波与转子同速、同向转动，称为“同步”，即定子电枢磁场与转子恒定磁场二者同步，相对静止，从而有确定的相互关系，可以进行能量传递。第三节发电机的结构及性能一、汽轮发电机的结构（一）、定子定子由一个定子下机座、一个定子内机座和一个定子机座盖构成。定子下机座定子下机座是一个焊接结构，该焊接结构由各个前面板和机座内壁构成：工字钢连接了各个前面板；机座内壁则用于机座内机座的定位，也用于空气传导。为了运输整个发电机，在定子下机座的多个面上设置了用于起吊发电机的起重栓；为了锚定发电机，在下机座上也设置了相应的锚固螺栓孔。定子下机座支持着：定子内机座、定子机座盖、电刷组件或励磁电机定子（依据供货范围确定），和各类发电机附件。此外，定子下机座能吸收发电机运行过程的振动和噪音；也在设置定子下机座冷却空气的相应流动通道（部分流动通道也设置在定子机座盖内）。在发电机运行过程中或短路情况下产生的各个力会通过定子下机座和锚固设备（地角螺栓及其配件）传递给安装发电机的基础。当客户下订单时，发电机的尺寸图中会指明所用到的锚固设备。图3-1定子下机座定子内机座2.1叠片铁芯此叠片铁芯采用低损耗系数的绝缘硅钢片堆叠而成；它悬挂在定子铁芯的各组压紧螺杆和定子下机座的机座内壁上。各组端部压指和压圈保证了叠片铁芯的轴向压紧；各组端部压指的准确定位能保证叠片铁芯上的轴向压紧力分部均匀，尤其是保证了铁芯齿部的压紧力分部均匀。完成叠片铁芯的堆叠后，各组定子铁芯穿心压紧螺杆被插入到定子铁芯上的预留的相应的各组槽中，并且对压紧螺杆进行预拉伸处理。各组机械力经过各焊接连接板传至各组压圈和定子机座内壁，并最终传递到定子下机座上。图3-2定子铁芯1压紧螺栓2压板3冷却通道4铁芯片5辐向通风道隔离片2.2定子绕组2.2.1结构此三相定子绕组设计为一个含有双层线圈的弦绕组，各组双层线圈绕组由类似的多组独立线圈组成。依据每极（相）的定子槽的数量（该数量取决于发电机的极对数），将这些双层线圈组合成多组线圈。每个独立线圈包含有几组线匝，每组线匝均含有并联的多组导体；这种并联连接方式能提供更高的电流。这些独立线圈被嵌入相应的电机定子槽内；并对这些独立线圈之间的连接件镀铜。子导体和线圈绝缘，电晕防护：导体和线圈绝缘，电晕防护各个独立的导体之间的绝缘层由纤细的云母带构成，同时，这些云母带均匀地整合到主绝缘上。对主绝缘，单独的线圈上包裹有一层连续的云母带，此包裹层经过线圈端部和定子槽表面。此包裹层的厚度取决于发电机的额定电压。各组线圈上均配有一个外部电晕防护件，用于防止定子槽区域的电晕放电。对于额定电压为5.5kV或以上的发电机，各组线圈的上还设有一个端部电晕防护件；此端部电晕防护件用于缓和电势，设置在每个线圈导体对定子叠片铁芯的出口处。图3-3双层独立线圈1外部电晕防护2端部电晕防护3线圈端子图3-4嵌入了绕组的定子槽的截面图1泄漏通道2槽楔3滑动条4填充条5线圈边顶层6分离条（两半线圈之间的分离膜）7分离器8子导体绝缘9线圈边底层10子导体11主绝缘层图3-5定子安装图片图3-6定子绕组2.2....
