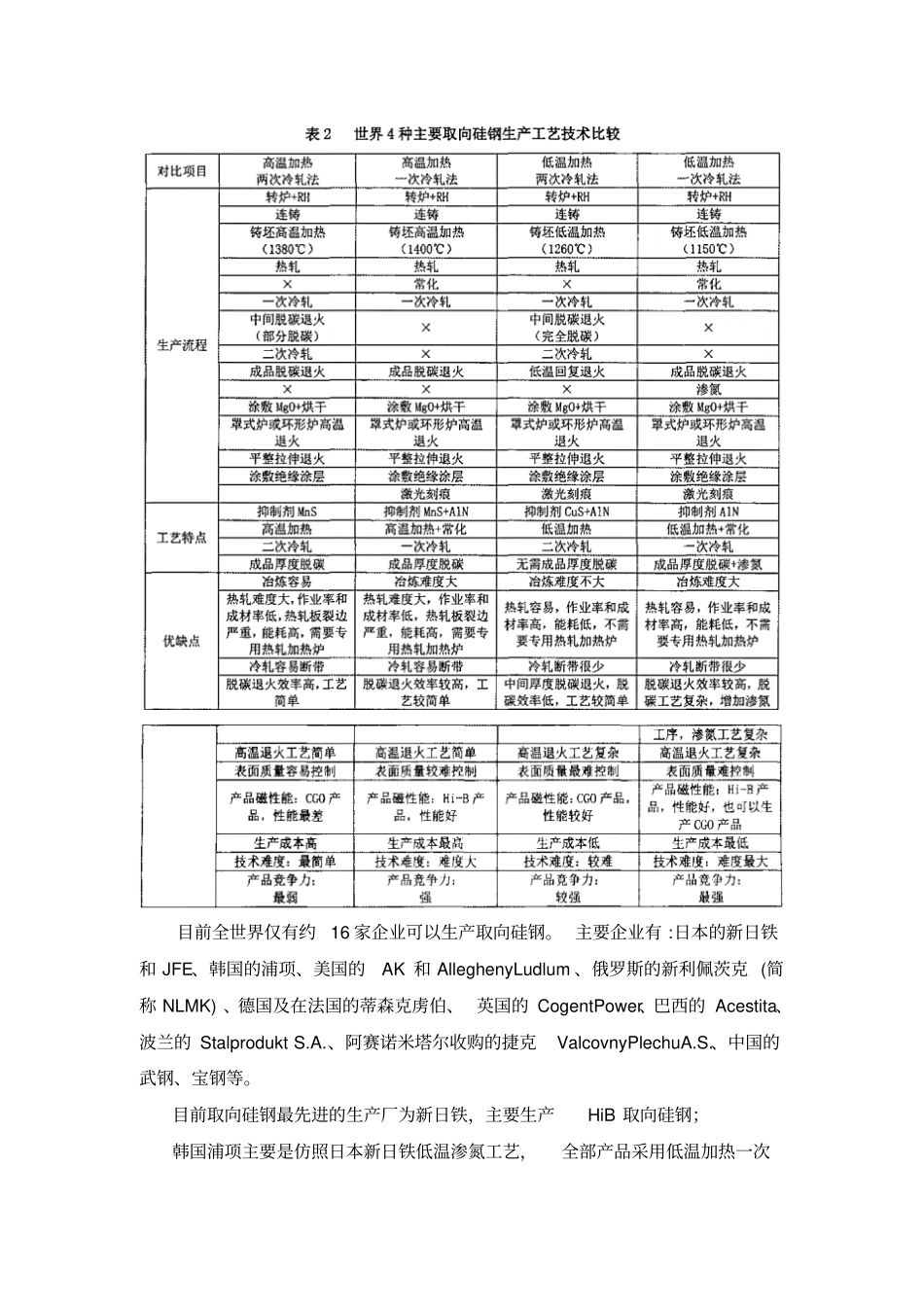

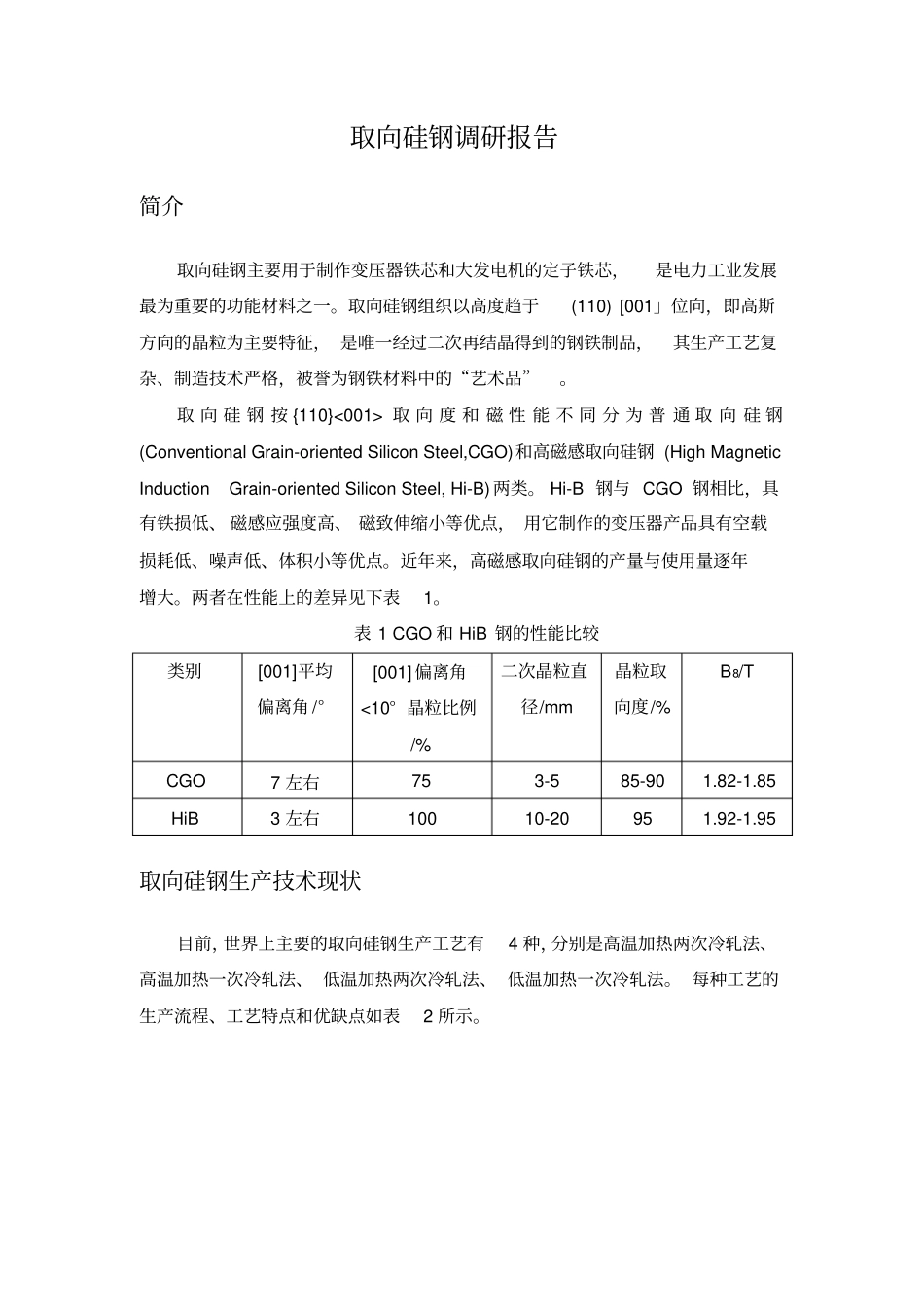

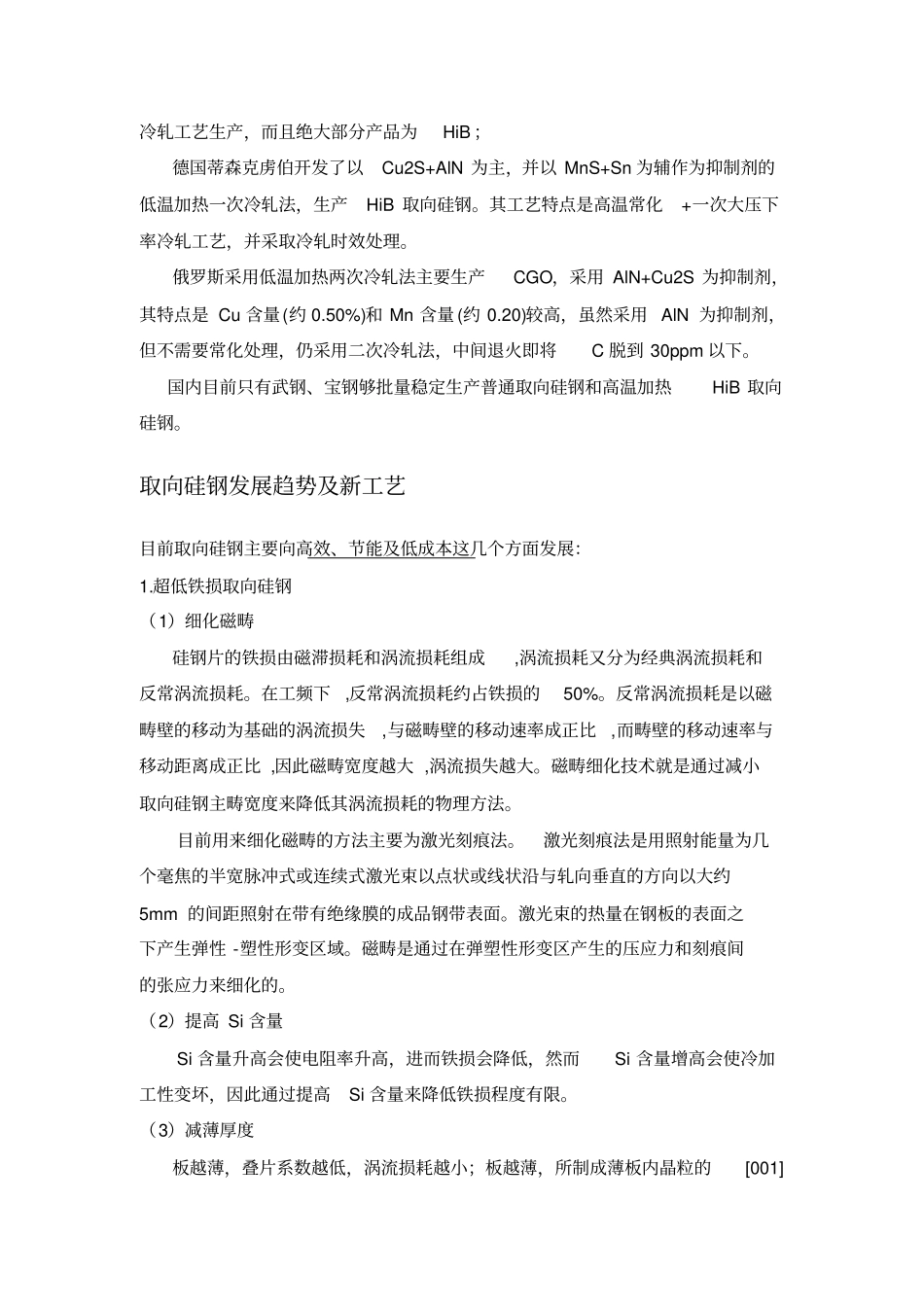

取向硅钢调研报告简介取向硅钢主要用于制作变压器铁芯和大发电机的定子铁芯，是电力工业发展最为重要的功能材料之一。取向硅钢组织以高度趋于(110)[001」位向，即高斯方向的晶粒为主要特征，是唯一经过二次再结晶得到的钢铁制品，其生产工艺复杂、制造技术严格，被誉为钢铁材料中的“艺术品”。取向硅钢按{110}<001>取向度和磁性能不同分为普通取向硅钢(ConventionalGrain-orientedSiliconSteel,CGO)和高磁感取向硅钢(HighMagneticInductionGrain-orientedSiliconSteel,Hi-B)两类。Hi-B钢与CGO钢相比，具有铁损低、磁感应强度高、磁致伸缩小等优点，用它制作的变压器产品具有空载损耗低、噪声低、体积小等优点。近年来，高磁感取向硅钢的产量与使用量逐年增大。两者在性能上的差异见下表1。表1CGO和HiB钢的性能比较类别[001]平均偏离角/°[001]偏离角<10°晶粒比例/%二次晶粒直径/mm晶粒取向度/%B8/TCGO7左右753-585-901.82-1.85HiB3左右10010-20951.92-1.95取向硅钢生产技术现状目前，世界上主要的取向硅钢生产工艺有4种，分别是高温加热两次冷轧法、高温加热一次冷轧法、低温加热两次冷轧法、低温加热一次冷轧法。每种工艺的生产流程、工艺特点和优缺点如表2所示。目前全世界仅有约16家企业可以生产取向硅钢。主要企业有:日本的新日铁和JFE、韩国的浦项、美国的AK和AlleghenyLudlum、俄罗斯的新利佩茨克(简称NLMK)、德国及在法国的蒂森克虏伯、英国的CogentPower、巴西的Acestita、波兰的StalproduktS.A.、阿赛诺米塔尔收购的捷克ValcovnyPlechuA.S.、中国的武钢、宝钢等。目前取向硅钢最先进的生产厂为新日铁，主要生产HiB取向硅钢；韩国浦项主要是仿照日本新日铁低温渗氮工艺，全部产品采用低温加热一次冷轧工艺生产，而且绝大部分产品为HiB；德国蒂森克虏伯开发了以Cu2S+AlN为主，并以MnS+Sn为辅作为抑制剂的低温加热一次冷轧法，生产HiB取向硅钢。其工艺特点是高温常化+一次大压下率冷轧工艺，并采取冷轧时效处理。俄罗斯采用低温加热两次冷轧法主要生产CGO，采用AlN+Cu2S为抑制剂，其特点是Cu含量(约0.50%)和Mn含量(约0.20)较高，虽然采用AlN为抑制剂，但不需要常化处理，仍采用二次冷轧法，中间退火即将C脱到30ppm以下。国内目前只有武钢、宝钢够批量稳定生产普通取向硅钢和高温加热HiB取向硅钢。取向硅钢发展趋势及新工艺目前取向硅钢主要向高效、节能及低成本这几个方面发展：1.超低铁损取向硅钢（1）细化磁畴硅钢片的铁损由磁滞损耗和涡流损耗组成,涡流损耗又分为经典涡流损耗和反常涡流损耗。在工频下,反常涡流损耗约占铁损的50%。反常涡流损耗是以磁畴壁的移动为基础的涡流损失,与磁畴壁的移动速率成正比,而畴壁的移动速率与移动距离成正比,因此磁畴宽度越大,涡流损失越大。磁畴细化技术就是通过减小取向硅钢主畴宽度来降低其涡流损耗的物理方法。目前用来细化磁畴的方法主要为激光刻痕法。激光刻痕法是用照射能量为几个毫焦的半宽脉冲式或连续式激光束以点状或线状沿与轧向垂直的方向以大约5mm的间距照射在带有绝缘膜的成品钢带表面。激光束的热量在钢板的表面之下产生弹性-塑性形变区域。磁畴是通过在弹塑性形变区产生的压应力和刻痕间的张应力来细化的。（2）提高Si含量Si含量升高会使电阻率升高，进而铁损会降低，然而Si含量增高会使冷加工性变坏，因此通过提高Si含量来降低铁损程度有限。（3）减薄厚度板越薄，叠片系数越低，涡流损耗越小；板越薄，所制成薄板内晶粒的[001]轴与轧向之间的偏离角越小，因而磁感越高。取向硅钢厚度规格的发展历史是由0.35mm→0.30mm→0.27mm→0.23mm→0.20mm→0.15mm发展，目前，0.20mm厚取向硅钢薄带是应用在400Hz磁场下的一种软磁材料，它具有磁感应强度高、铁损低等特性，是用于军工雷达变压器的理想铁芯材料。（4）沉积应力涂层其机制是硅钢片经过高温退火处理后，由于涂层与硅钢片的热膨胀系数差别较大，在冷却时两者收缩率不同，涂层收缩相对较小而使硅钢片基体受到一定的拉力，从而可降低硅钢片单位质量铁损。另外，在取向硅钢表面利用溶胶凝胶技术制备氧化铝薄膜，可以使铁损降低。2.短流程生产工艺（1）薄板坯连铸连轧工...
