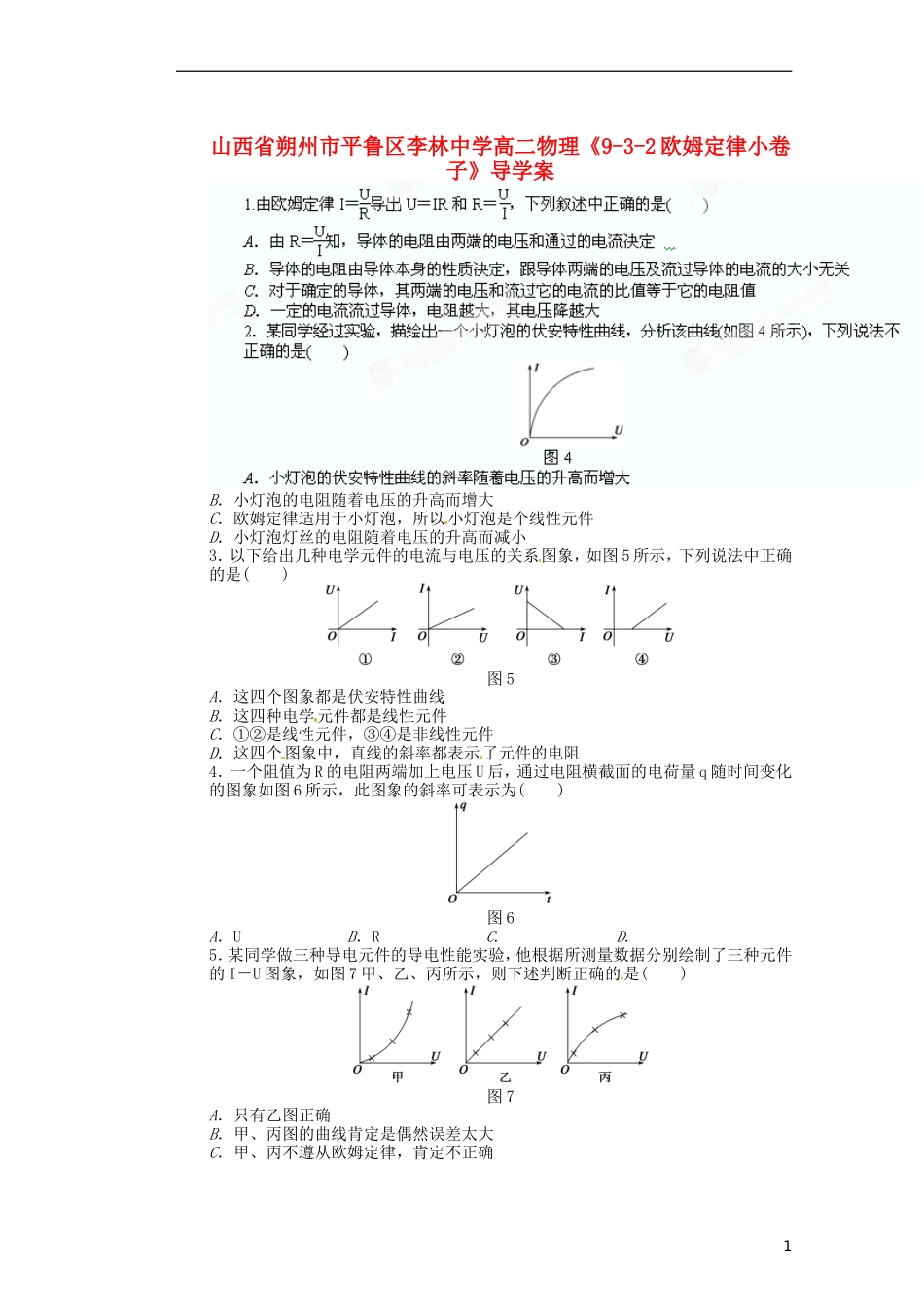

山西省朔州市平鲁区李林中学高二物理《9-3-2欧姆定律小卷子》导学案B．小灯泡的电阻随着电压的升高而增大C．欧姆定律适用于小灯泡，所以小灯泡是个线性元件D．小灯泡灯丝的电阻随着电压的升高而减小3．以下给出几种电学元件的电流与电压的关系图象，如图5所示，下列说法中正确的是()图5A．这四个图象都是伏安特性曲线B．这四种电学元件都是线性元件C．①②是线性元件，③④是非线性元件D．这四个图象中，直线的斜率都表示了元件的电阻4．一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间变化的图象如图6所示，此图象的斜率可表示为()图6A．UB．RC.D.5．某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图7甲、乙、丙所示，则下述判断正确的是()图7A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不正确1D．甲、乙、丙三个图都可能正确，并不一定有较大误差6．已知用电器A的电阻是用电器B的电阻的两倍，加在A上的电压是加在B上电压的一半，那么通过A和B的电流IA和IB的关系是()A．IA＝2IBB．IA＝C．IA＝IBD．IA＝7.某导体中的电流随其两端电压的变化，如图1所示，则下列说法中正确的是()A．加5V电压时，导体的电阻约是5ΩB．加11V电压时，导体的电阻约是1.4ΩC．由图可知，随着电压的增大，导体的电阻不断减小D．由图可知，随着电压的减小，导体的电阻不断减小8．如图9所示，是某晶体二极管的伏安特性曲线，下列说法正确的是()A．加正向电压时，二极管电阻较小，且随着电压的增大而增大B．加反向电压时，二极管电阻较大，无论加多大电压，电流都很小C．无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D．二极管加正向电压时，电流随电压变化是一条直线题号12345678答案9.如图10所示的图象所对应的两个导体：(1)电阻之比R1∶R2为多少？(2)若两个导体中的电流相等(不为零)时，电压之比U1∶U2为多少？10．某电压表的量程是15V，一导体通以2mA的电流时，两端的电压是1.6V，现给此导体通以20mA的电流时，能否用这个电压表去测量导体两端的电压？参考答案1．BCD2.ACD3．C[伏安特性曲线是以I为纵轴，U为横轴的，所以A错误．线性元件并不只是说I－U图象是直线，而必须是过原点的直线，所以①②是线性元件，③④是非线性元件，B错误，C正确．在U－I图象中，过原点的直线的斜率才是导体的电阻．]4．C5．D[导体的电阻是由导体自身的性质决定，与所加的电压和通过的电流无关．当R一定时，才有I∝U，故A、B、C错，D正确．]6．D[设A的电阻为R，加在A上的电压为U，则B的电阻为，加在B上的电压为2U，则IA＝，IB＝＝，可得IA＝IB，故选D.]7．AD[IU图象的斜率表示电阻的倒数，由图象可得R1∶R2＝1∶3，故A项对，B项2错．R1与R2串联后电流相等，故C项错．R1与R2并联后电压相同，由公式U＝IR知，电流与电阻成反比，故D项对．]8．C9．(1)3∶1(2)3∶110．不能解析由电阻定义式R＝，则该通电导体的电阻为：R＝＝Ω＝800Ω.当通过20mA的电流时，导体两端的电压U′为：U′＝I′R＝20×10－3×800V＝16V.此时导体两端的电压为16V，大于电压表的量程15V，所以不能用这个电压表测导体两端的电压．3
