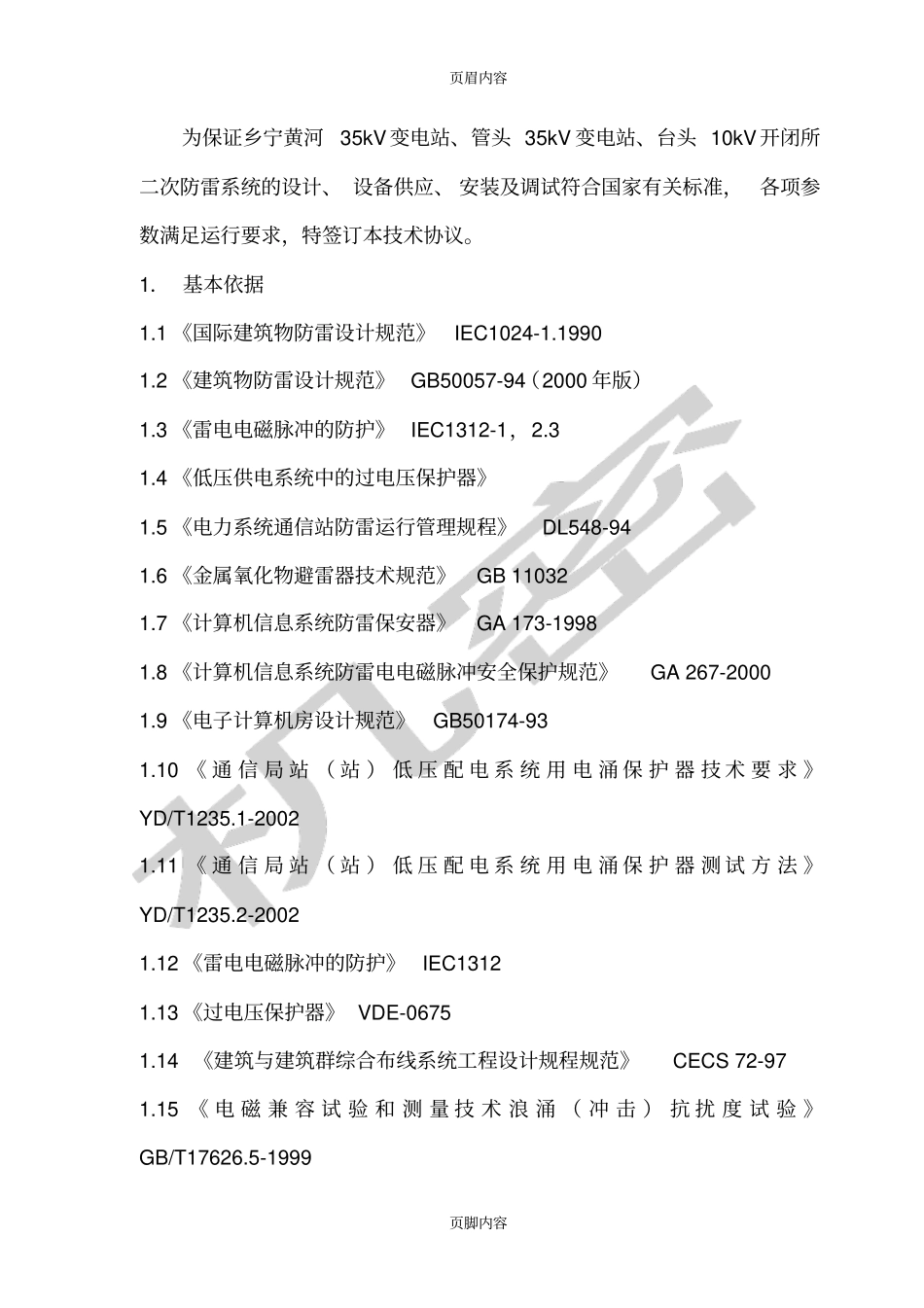

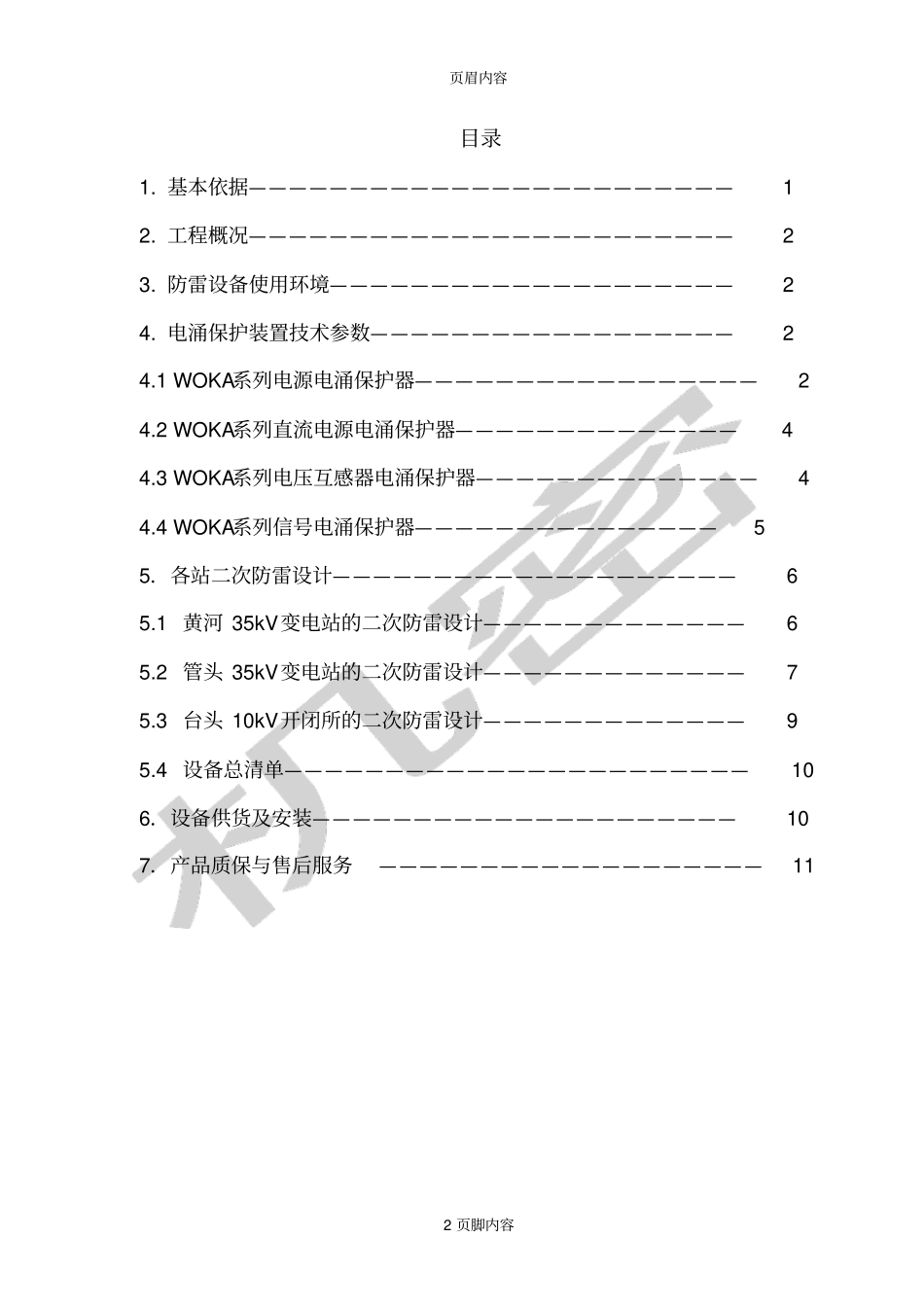

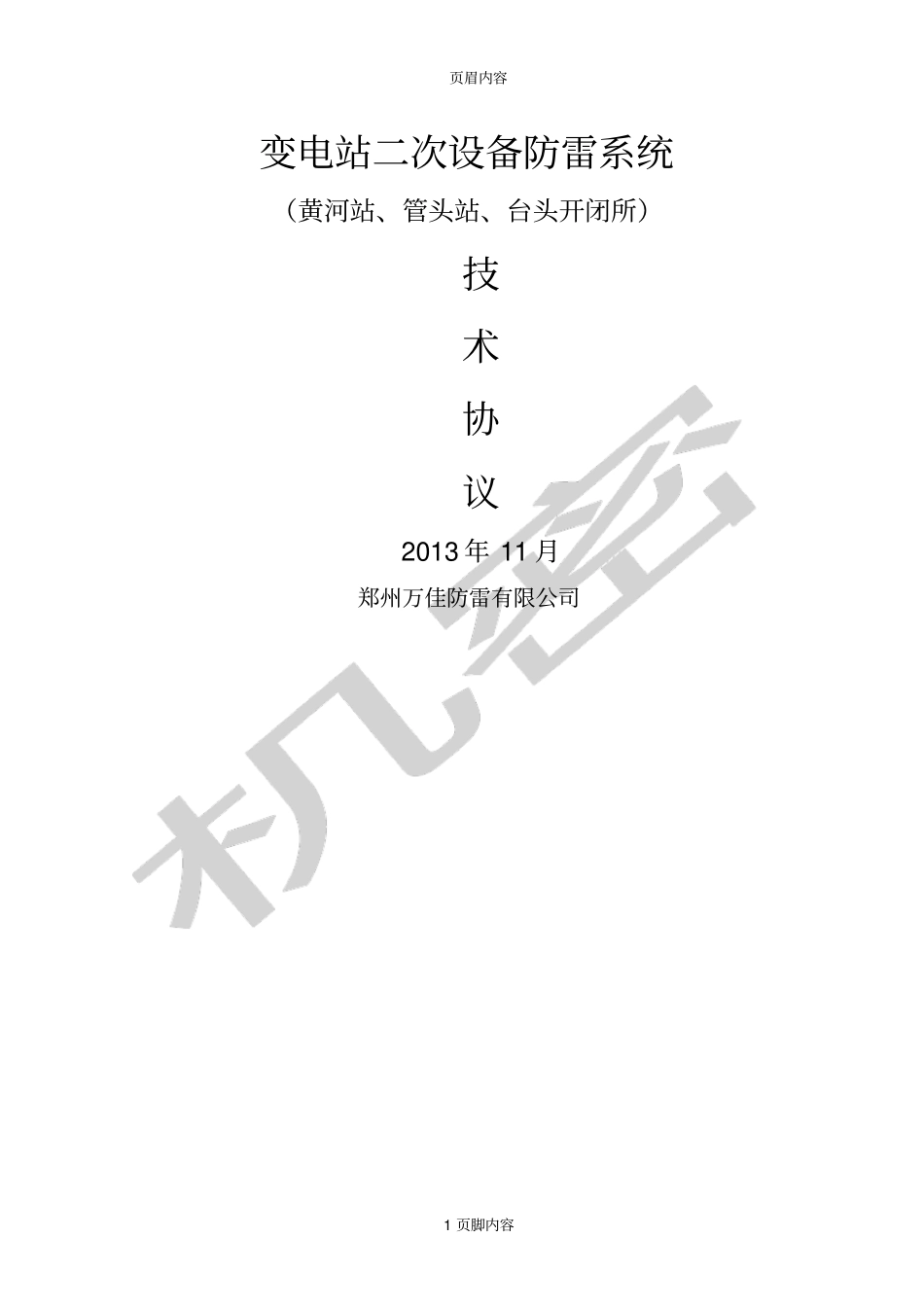

页眉内容1页脚内容变电站二次设备防雷系统（黄河站、管头站、台头开闭所）技术协议2013年11月郑州万佳防雷有限公司页眉内容2页脚内容目录1.基本依据————————————————————————12.工程概况————————————————————————23.防雷设备使用环境————————————————————24.电涌保护装置技术参数——————————————————24.1WOKA系列电源电涌保护器—————————————————24.2WOKA系列直流电源电涌保护器——————————————44.3WOKA系列电压互感器电涌保护器——————————————44.4WOKA系列信号电涌保护器———————————————55．各站二次防雷设计————————————————————65.1黄河35kV变电站的二次防雷设计—————————————65.2管头35kV变电站的二次防雷设计—————————————75.3台头10kV开闭所的二次防雷设计—————————————95.4设备总清单———————————————————————106．设备供货及安装—————————————————————107．产品质保与售后服务———————————————————11页眉内容页脚内容为保证乡宁黄河35kV变电站、管头35kV变电站、台头10kV开闭所二次防雷系统的设计、设备供应、安装及调试符合国家有关标准，各项参数满足运行要求，特签订本技术协议。1．基本依据1.1《国际建筑物防雷设计规范》IEC1024-1.19901.2《建筑物防雷设计规范》GB50057-94（2000年版）1.3《雷电电磁脉冲的防护》IEC1312-1，2.31.4《低压供电系统中的过电压保护器》1.5《电力系统通信站防雷运行管理规程》DL548-941.6《金属氧化物避雷器技术规范》GB110321.7《计算机信息系统防雷保安器》GA173-19981.8《计算机信息系统防雷电电磁脉冲安全保护规范》GA267-20001.9《电子计算机房设计规范》GB50174-931.10《通信局站（站）低压配电系统用电涌保护器技术要求》YD/T1235.1-20021.11《通信局站（站）低压配电系统用电涌保护器测试方法》YD/T1235.2-20021.12《雷电电磁脉冲的防护》IEC13121.13《过电压保护器》VDE-06751.14《建筑与建筑群综合布线系统工程设计规程规范》CECS72-971.15《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》GB/T17626.5-1999页眉内容1页脚内容2．工程概况本协议中的工程为黄河35kV变电站、管头35kV变电站、台头10kV开闭所交直流系统、二次设备、远动通讯装置接口等加装电涌保护器，减少或避免雷电损害交直流系统、二次设备、远动通讯装置，保证变电设备安全运行。站内二次设备的防雷设计原则为分层设防、整体防御、全面保护。具体方法可采用均分、接地、保护、屏蔽、隔离等，防雷重点在预防直击雷与感应雷对二次设备及其通讯系统产生的危害。3．防雷设备使用环境3.1使用环境；，扩展范围：-40～+80℃；；；；，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）。4.电涌保护装置技术参数本协议涉及四个系列的电涌保护装置，分别是WJA系列、WJX系列、WOKA系列、WJA-C系列，其主要参数和功能如下：4.1RZ1系列电源电涌保护器TSPD电源电涌保护器适用于交流50／60Hz、380V及以下的TT、IT、TN－S、TN－C、TN－C－S等供电系统，对电网因雷击或浪涌过电压进行页眉内容2页脚内容保护。保护器的模块上设有失效脱离装置，当保护器因过热或击穿时，失效脱离装置能自动的将其从电网上脱离，同时给出指示信号。保护器在正常时标牌显示绿色，失效脱离后标牌显示红色。序号型号相数标称放电电流In（kA）最大放电电流Imax（kA）电压保护水平Up（kV）最大持续工作电压Uc（V）响应时间（ns）1TSPD-B+C25/4三相50100＜3.0385＜252TSPD-B+C25/4三相50100＜3.0385＜253TSPD-B+C25/2单相50100＜3.0385＜254TSPD-B+C25/2单相50100＜3.0385＜255TSPD-B100RM/4三相4080＜2.5385＜256TSPD-B100RM/4三相4080＜2.5385＜257TSPD-B100RM/2单相4080＜2.5385＜258TSPD-B100RM/2单相4080＜2.5385＜259TSPD-B60RM/4三相3060＜1.8385＜2510TSPD-B60RM/4三相3060＜1.8385＜2511TSPD-B60...
