变电站32接线方式VIP免费

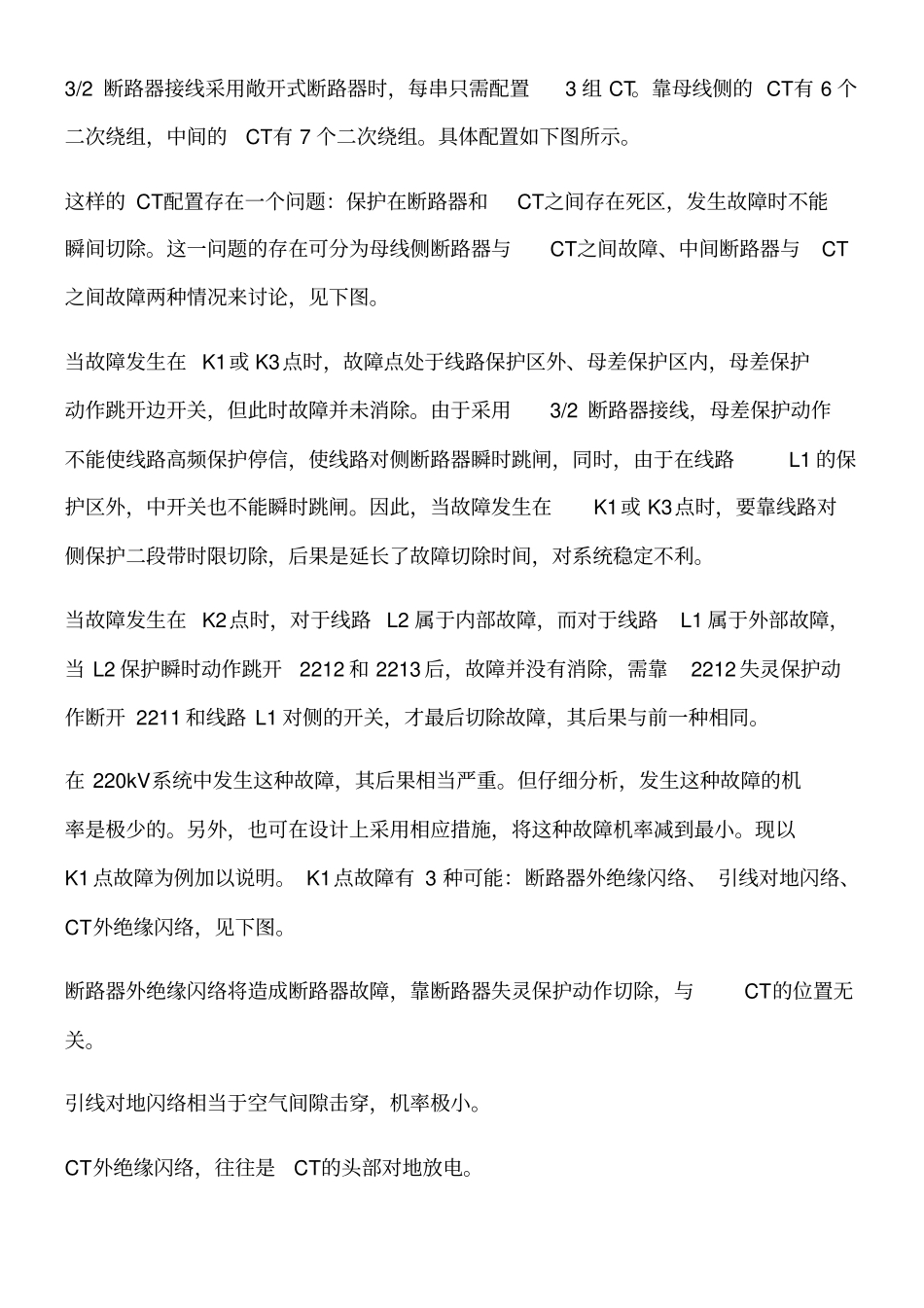

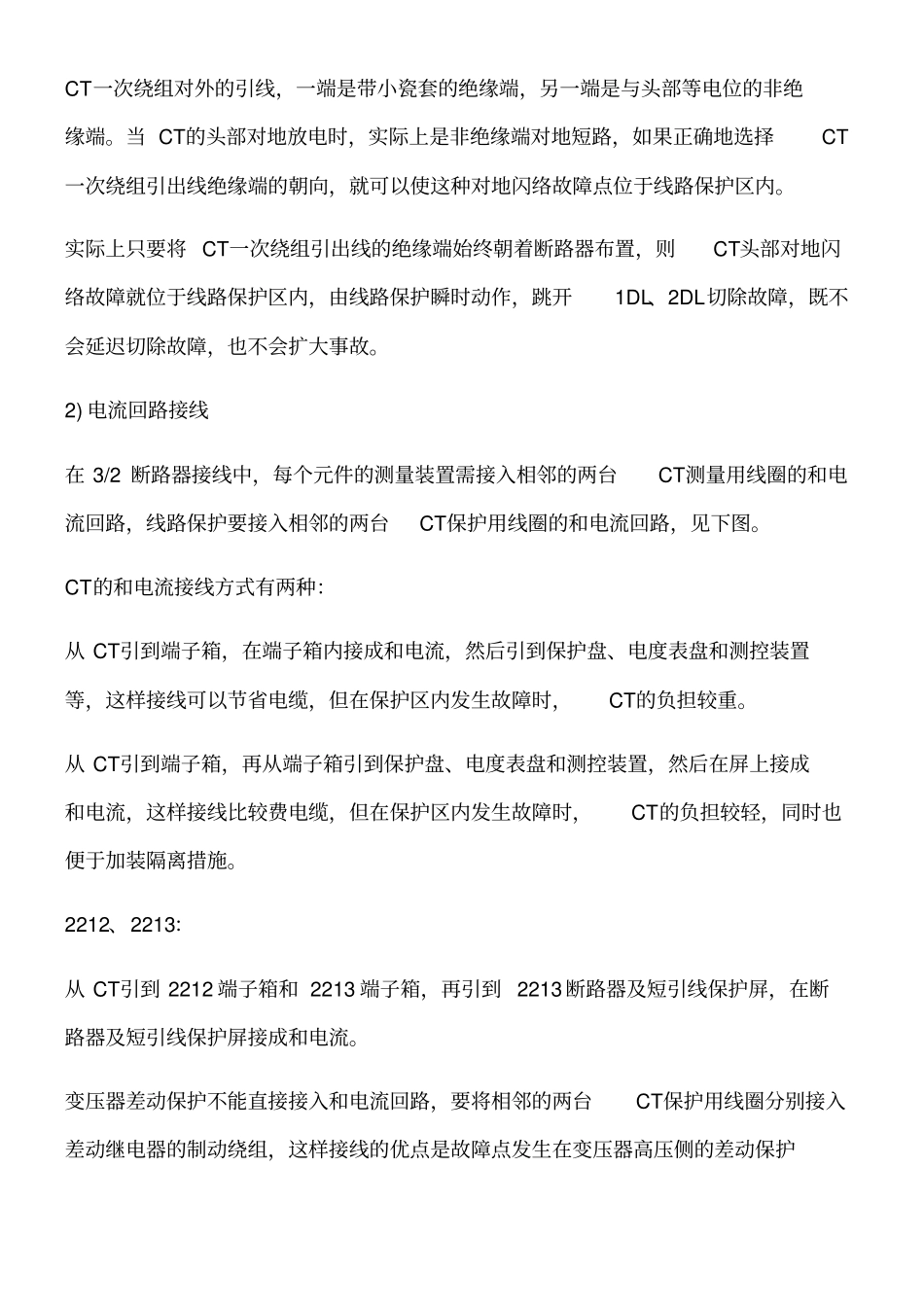

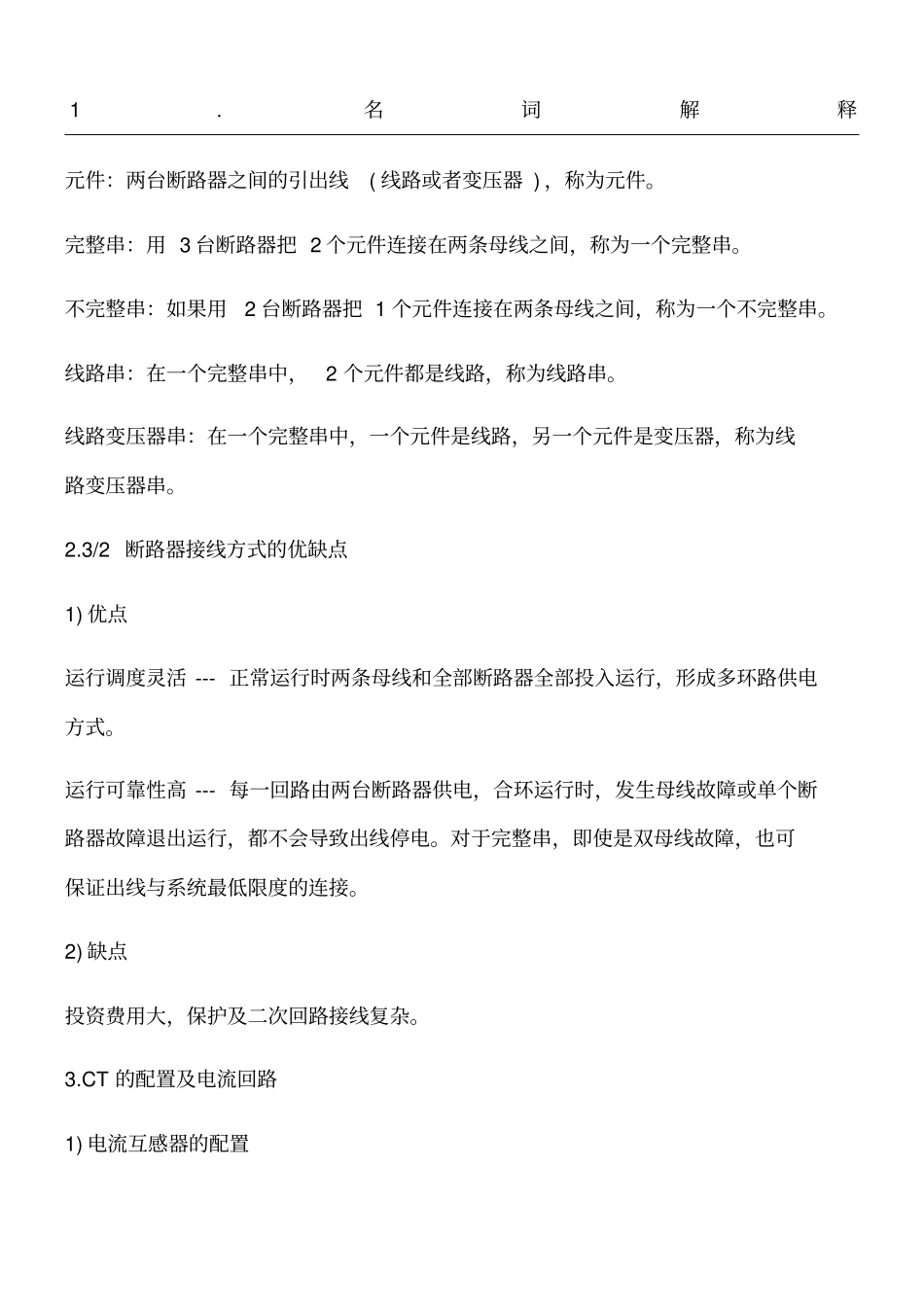

1.名词解释元件：两台断路器之间的引出线(线路或者变压器)，称为元件。完整串：用3台断路器把2个元件连接在两条母线之间，称为一个完整串。不完整串：如果用2台断路器把1个元件连接在两条母线之间，称为一个不完整串。线路串：在一个完整串中，2个元件都是线路，称为线路串。线路变压器串：在一个完整串中，一个元件是线路，另一个元件是变压器，称为线路变压器串。2.3/2断路器接线方式的优缺点1)优点运行调度灵活---正常运行时两条母线和全部断路器全部投入运行，形成多环路供电方式。运行可靠性高---每一回路由两台断路器供电，合环运行时，发生母线故障或单个断路器故障退出运行，都不会导致出线停电。对于完整串，即使是双母线故障，也可保证出线与系统最低限度的连接。2)缺点投资费用大，保护及二次回路接线复杂。3.CT的配置及电流回路1)电流互感器的配置3/2断路器接线采用敞开式断路器时，每串只需配置3组CT。靠母线侧的CT有6个二次绕组，中间的CT有7个二次绕组。具体配置如下图所示。这样的CT配置存在一个问题：保护在断路器和CT之间存在死区，发生故障时不能瞬间切除。这一问题的存在可分为母线侧断路器与CT之间故障、中间断路器与CT之间故障两种情况来讨论，见下图。当故障发生在K1或K3点时，故障点处于线路保护区外、母差保护区内，母差保护动作跳开边开关，但此时故障并未消除。由于采用3/2断路器接线，母差保护动作不能使线路高频保护停信，使线路对侧断路器瞬时跳闸，同时，由于在线路L1的保护区外，中开关也不能瞬时跳闸。因此，当故障发生在K1或K3点时，要靠线路对侧保护二段带时限切除，后果是延长了故障切除时间，对系统稳定不利。当故障发生在K2点时，对于线路L2属于内部故障，而对于线路L1属于外部故障，当L2保护瞬时动作跳开2212和2213后，故障并没有消除，需靠2212失灵保护动作断开2211和线路L1对侧的开关，才最后切除故障，其后果与前一种相同。在220kV系统中发生这种故障，其后果相当严重。但仔细分析，发生这种故障的机率是极少的。另外，也可在设计上采用相应措施，将这种故障机率减到最小。现以K1点故障为例加以说明。K1点故障有3种可能：断路器外绝缘闪络、引线对地闪络、CT外绝缘闪络，见下图。断路器外绝缘闪络将造成断路器故障，靠断路器失灵保护动作切除，与CT的位置无关。引线对地闪络相当于空气间隙击穿，机率极小。CT外绝缘闪络，往往是CT的头部对地放电。CT一次绕组对外的引线，一端是带小瓷套的绝缘端，另一端是与头部等电位的非绝缘端。当CT的头部对地放电时，实际上是非绝缘端对地短路，如果正确地选择CT一次绕组引出线绝缘端的朝向，就可以使这种对地闪络故障点位于线路保护区内。实际上只要将CT一次绕组引出线的绝缘端始终朝着断路器布置，则CT头部对地闪络故障就位于线路保护区内，由线路保护瞬时动作，跳开1DL、2DL切除故障，既不会延迟切除故障，也不会扩大事故。2)电流回路接线在3/2断路器接线中，每个元件的测量装置需接入相邻的两台CT测量用线圈的和电流回路，线路保护要接入相邻的两台CT保护用线圈的和电流回路，见下图。CT的和电流接线方式有两种：从CT引到端子箱，在端子箱内接成和电流，然后引到保护盘、电度表盘和测控装置等，这样接线可以节省电缆，但在保护区内发生故障时，CT的负担较重。从CT引到端子箱，再从端子箱引到保护盘、电度表盘和测控装置，然后在屏上接成和电流，这样接线比较费电缆，但在保护区内发生故障时，CT的负担较轻，同时也便于加装隔离措施。2212、2213：从CT引到2212端子箱和2213端子箱，再引到2213断路器及短引线保护屏，在断路器及短引线保护屏接成和电流。变压器差动保护不能直接接入和电流回路，要将相邻的两台CT保护用线圈分别接入差动继电器的制动绕组，这样接线的优点是故障点发生在变压器高压侧的差动保护范围之外时，流入差动继电器制动绕组的电流大，能有效防止外部故障时差动继电器误动作。在有些设计中，为了简化接线，让短引线保护和失灵保护共用一套CT线圈。变电站短引线和失灵保护各用一套CT线圈。6、7串有单独的短引线保护盘。其他串的短引线保护和断路器保护集合在一块屏里。3.CT的配...
