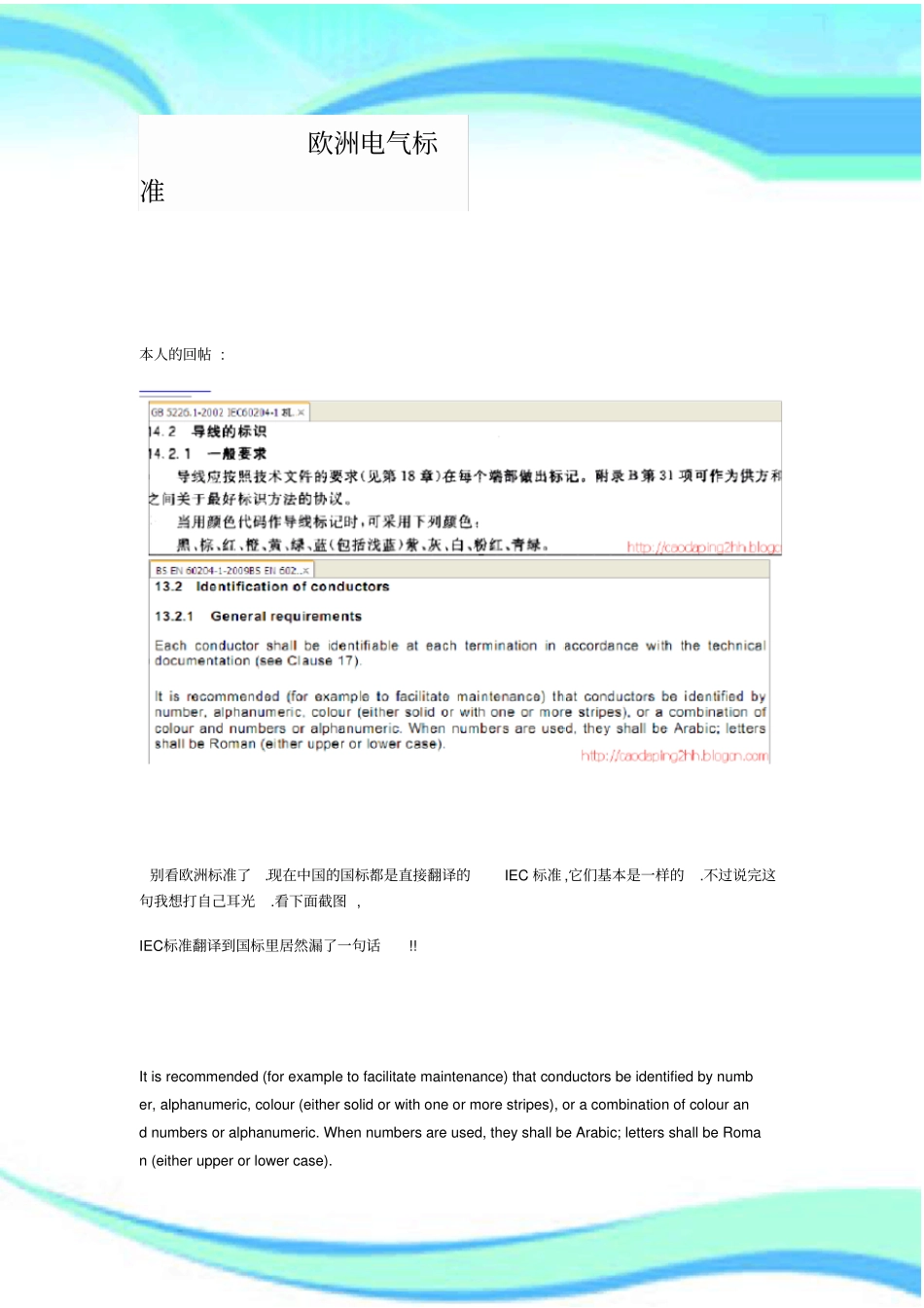

欧洲电气标准————————————————————————————————作者：————————————————————————————————日期：欧洲电气标准本人的回帖:别看欧洲标准了.现在中国的国标都是直接翻译的IEC标准,它们基本是一样的.不过说完这句我想打自己耳光.看下面截图,IEC标准翻译到国标里居然漏了一句话!!Itisrecommended(forexampletofacilitatemaintenance)thatconductorsbeidentifiedbynumber,alphanumeric,colour(eithersolidorwithoneormorestripes),oracombinationofcolourandnumbersoralphanumeric.Whennumbersareused,theyshallbeArabic;lettersshallbeRoman(eitherupperorlowercase).说是线号的标识可以是数字,字母或者颜色编码,也可以是它们的组合.数字应该用阿拉伯数字(注:中文数字不可以),字母应该用罗马字母(注:日文,韩文字母不可以),国标里居然把这条漏掉了,晕.NoCommentsPostedin电气技术机械出口到欧洲的安全简介(CE认证)2005年我还在从事电气系统的设计工作,当时公司的设备因为要出口欧洲和美洲,因此需要我配合完成CE和UL认证.之前我没有接触过认证方面的东西,在认证工程师给我们做培训的时候,我希望他把他的认证相关的资料拷贝给我时,遭到了拒绝.不过我"死乞白赖",最后获准可以进行笔录.最近正好要用到,把笔记本翻出来,整理到电脑里(就当是复习一遍,而且电脑里找起来也方便),也分享给正好需要的朋友(这不是完整的CE认证资料,但是已经包含了大部分.章节有点乱,不过原谅我当时所处的环境,旁边有人在不耐烦地等着).CE认证实际上是对设备的安全性(减少对人身造成伤害)为目的的检测,检测是根据EN***标准进行的,其中规定了电气设备的设计方面需要遵守的原则,比如导线颜色,按钮颜色,指示灯原则,急停装置的分级控制等等.CE认证在检测时,会先要求提供设计中用到的元器件的CE证书复印件(必须是认证证书,声明是不行的),然后元器件没有CE认证,那就要跟随整机进行测试.除了按照下述内容逐一检测,还有完成耐压测试,抗静电测试,电磁兼容测试,抗干扰(在供电电源中加入干扰波)测试等测试.适合于从事出口电气设计的朋友们.下面是以前的记录,当时自己写字好认真哦,虽然写的很磕碜!一、标准的类别指令覆盖的标准分为三个层次:A类:机械安全的基本要求B类:涉及机械产品的具体方面,其中B1类与安全相关,如安全距离等;B2类与安全部件相关,如急停装置等C类:具体的产品标准,适用于有特特殊要求的设备二、法律要求满足:☆机械指令☆低电压指令:包括AC50～1000V,DC75～1500V范围内的所有电气设备☆电磁兼容指令☆压力容器指令三、标准简介A类标准①EN292-1:机械安全基本概念与设计通用原则:基本术语,方法②EN292-2:机械安全基本概念与设计通用原则:技术原则与规范③EN1050:机械安全风险评估的原则评估实施办法B1类标准①EN60204-1:机械的安全-机器电气部分总的要求②EN954-1:机器的安全-控制系统中与安全保护功能相关的部件③EN294:防止上肢到达危险区的安全距离④EN349:避免人体各部位挤压的最小间距⑤EN953:防护装置(固定式和活动式)设计和安装的一般要求⑥EN982:液压,流体动力系统及其元件的安全要求⑦EN983:气动,气体动力系统及其元件的安全要求⑧EN1037:机器的安全-防止机器的意外起动B2类标准①EN418:机械安全急停装置功能方面,设计原则②EN574:双手控制装置③EN60947:系列:低压电器④EN60034-1:电机⑤EN1760-1:压敏保护装置C类装置①ENISO10472-系列-机器的安全-工业洗衣机安全要求②EN1010-系列:机器的安全-印刷机械的设计和结构的技术安全要求四、EN60204-1机器电气部分总的要求1.铭牌(markingplate)在机器的铭牌上至少要包含以下内容:制造商,产地;产品型号,产品系列型号;额定电压,频率,相数;满负荷电流;过流保护装置的设定电流;所对应的线路图编号;总重量;认证标志(CE).⋯⋯⋯⋯5.1外部电源连接和进线端子5.1.1一般而言,一台机器允许一个电源连接;(建议)5.1.2外部电源线直接接在总开关的进线端子上,或接在独立的进线端子上;5.1.3进线端子要可靠地防护起来,防止触电(IP2X)5.1.4进线端子上要清晰地标示(如L1,L2,L3,N)5.1.5进线端子的附近处,要提供连...
