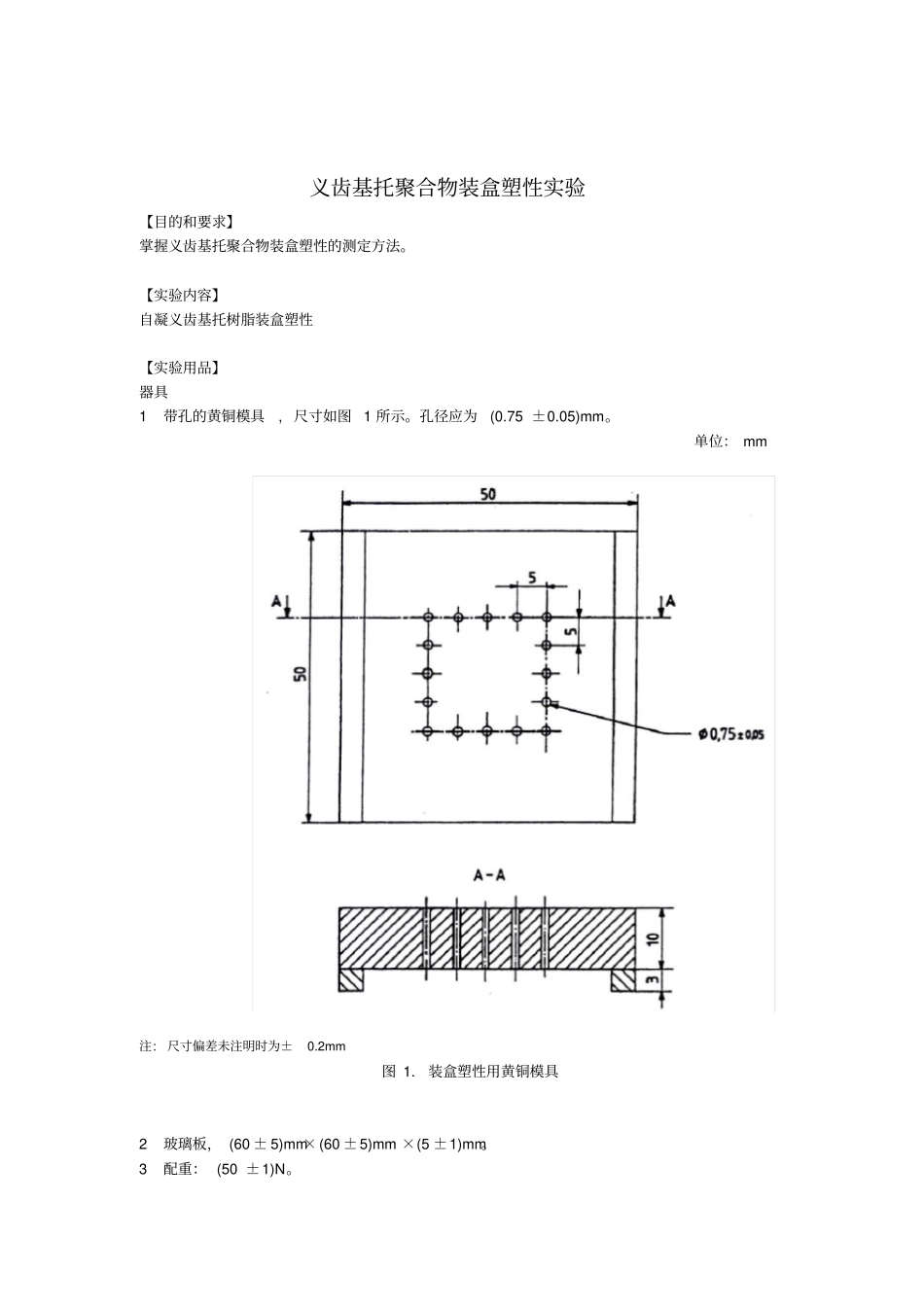

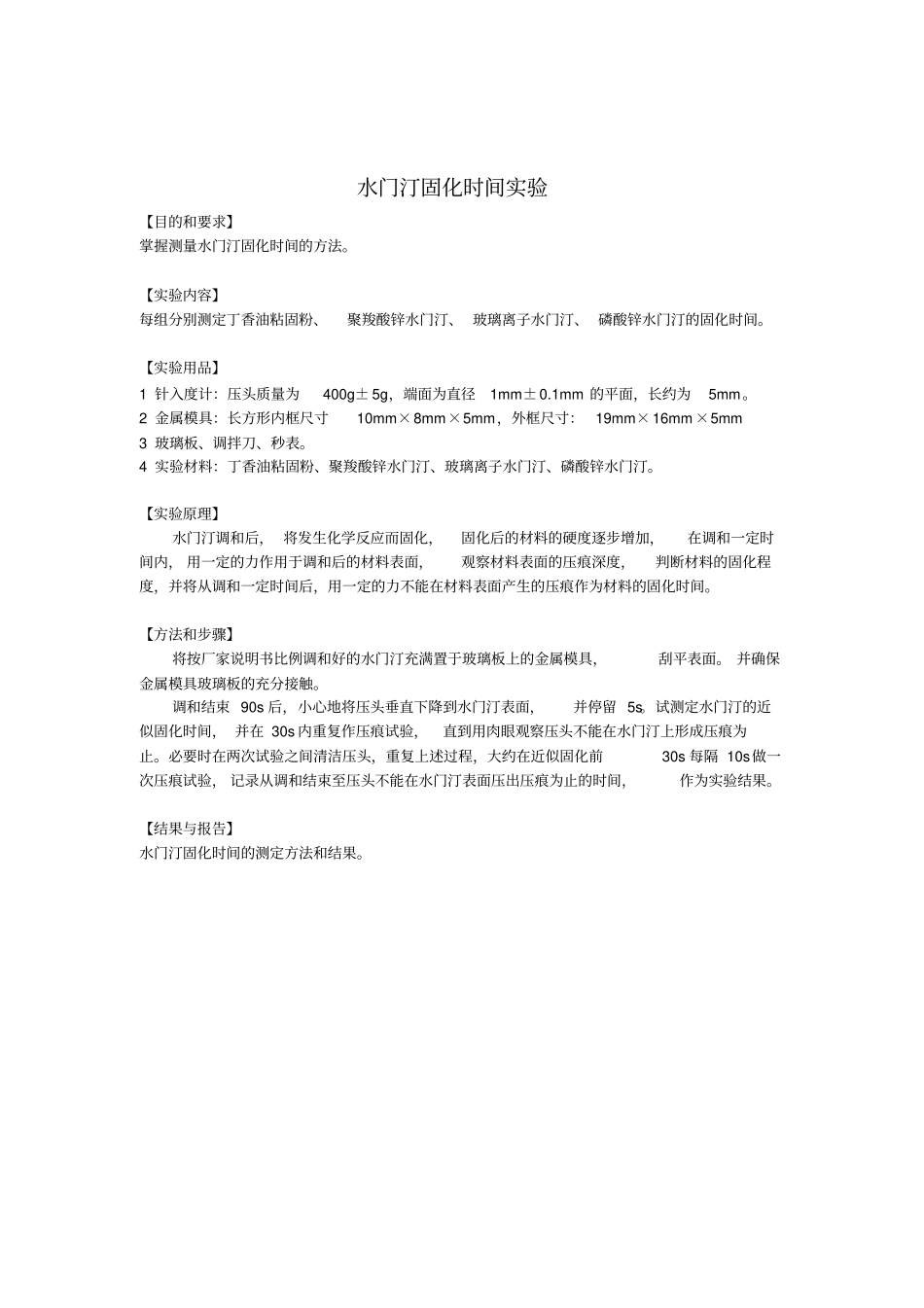

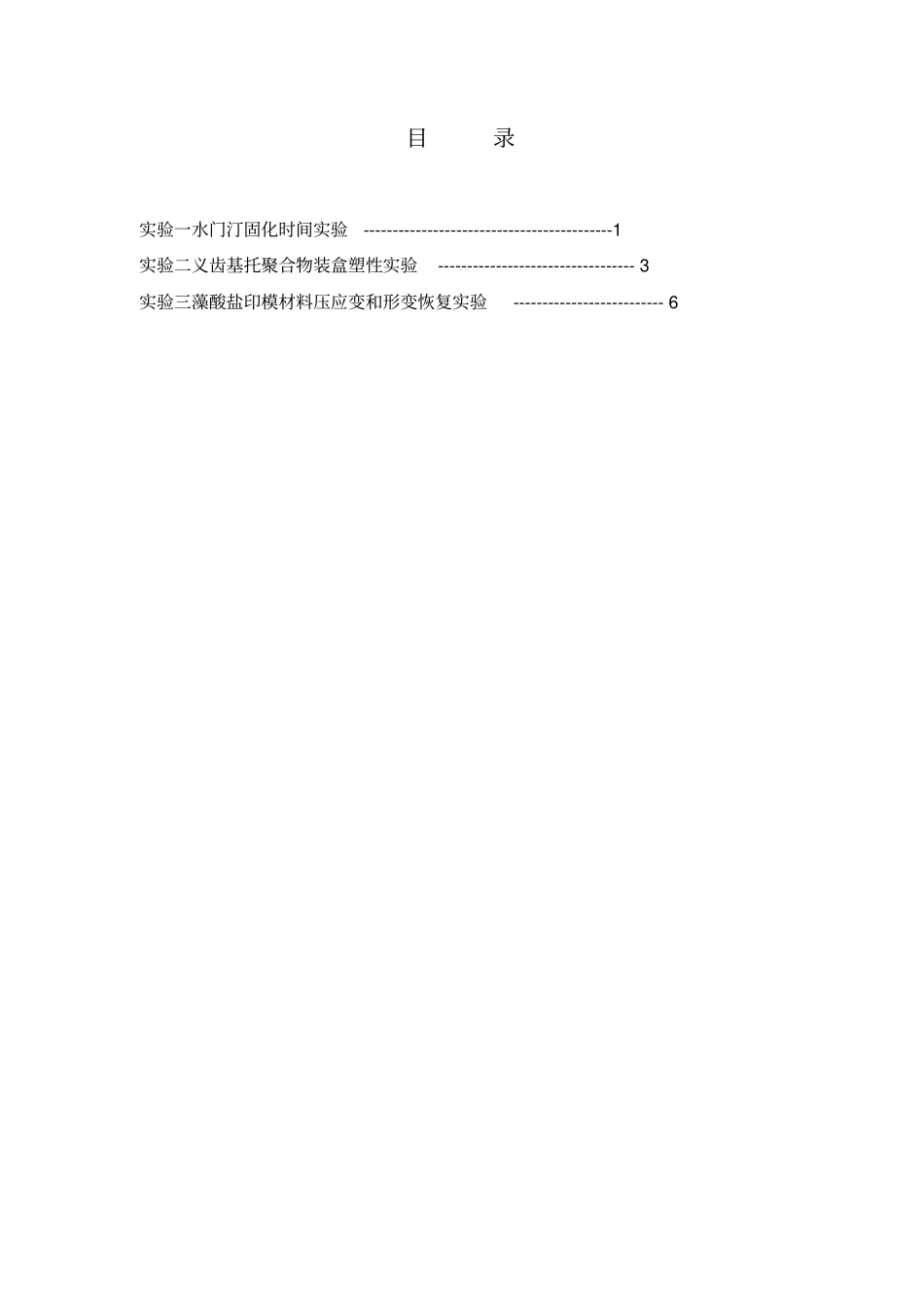

目录实验一水门汀固化时间实验-------------------------------------------1实验二义齿基托聚合物装盒塑性实验----------------------------------3实验三藻酸盐印模材料压应变和形变恢复实验--------------------------6水门汀固化时间实验【目的和要求】掌握测量水门汀固化时间的方法。【实验内容】每组分别测定丁香油粘固粉、聚羧酸锌水门汀、玻璃离子水门汀、磷酸锌水门汀的固化时间。【实验用品】1针入度计：压头质量为400g±5g，端面为直径1mm±0.1mm的平面，长约为5mm。2金属模具：长方形内框尺寸10mm×8mm×5mm，外框尺寸：19mm×16mm×5mm3玻璃板、调拌刀、秒表。4实验材料：丁香油粘固粉、聚羧酸锌水门汀、玻璃离子水门汀、磷酸锌水门汀。【实验原理】水门汀调和后，将发生化学反应而固化，固化后的材料的硬度逐步增加，在调和一定时间内，用一定的力作用于调和后的材料表面，观察材料表面的压痕深度，判断材料的固化程度，并将从调和一定时间后，用一定的力不能在材料表面产生的压痕作为材料的固化时间。【方法和步骤】将按厂家说明书比例调和好的水门汀充满置于玻璃板上的金属模具，刮平表面。并确保金属模具玻璃板的充分接触。调和结束90s后，小心地将压头垂直下降到水门汀表面，并停留5s。试测定水门汀的近似固化时间，并在30s内重复作压痕试验，直到用肉眼观察压头不能在水门汀上形成压痕为止。必要时在两次试验之间清洁压头，重复上述过程，大约在近似固化前30s每隔10s做一次压痕试验，记录从调和结束至压头不能在水门汀表面压出压痕为止的时间，作为实验结果。【结果与报告】水门汀固化时间的测定方法和结果。义齿基托聚合物装盒塑性实验【目的和要求】掌握义齿基托聚合物装盒塑性的测定方法。【实验内容】自凝义齿基托树脂装盒塑性【实验用品】器具1带孔的黄铜模具,尺寸如图1所示。孔径应为(0.75±0.05)mm。单位：mm注:尺寸偏差未注明时为±0.2mm图1.装盒塑性用黄铜模具2玻璃板，(60±5)mm×(60±5)mm×(5±1)mm。3配重：(50±1)N。4聚乙烯或聚酯薄膜，厚为0.035mm～0.050mm,长和宽约为50mm×50mm。5百分表，精度为0.01mm,固定在带有探针的固定装置上，探针应能进入黄铜模具孔内,以便测量材料挤入孔内的深度。6自凝义齿基托树脂调和器具【实验原理】义齿基托材料粉液调和后，发生一系列的物理化学变化，经历湿砂期、糊状期、粘丝期、面团期、橡胶期、硬固期。面团期的材料具有良好的充填塑性，充填应在面团期进行，过了面团期，则材料可塑性变差，不能任意塑型。本实验通过测量调和后材料能够充入模具小孔中的深度，测量义齿基托材料的可塑性。【方法和步骤】制备一个质量为8g～10g的试样,在即将到达生产厂推荐的初装盒时间前,立即将试样制成约5mm厚的树脂饼,放在带孔的黄铜模具上面，并在其上面覆盖聚乙烯薄膜。在推荐的初充填时间,将玻璃板和配重，放在盖有聚乙烯薄膜的树脂饼上。10min±30s后，移去配重。树脂硬化后，从带孔的黄铜模具的另一面,将固定百分表的固定装置的测量探针深入模具孔内直至接触到树脂，读出百分表读娄，用下式计算孔中材料未挤入的深度。根据下列公式计算每个孔内材料挤入的深度:DP=d–d’式中:DP—挤入深度,mm;d—黄铜模具的厚度,mm;d’—未挤入的深度,mm。记录每一个试样中挤入深度不低于0.5mm的孔数。【结果与报告】自凝义齿基托树脂装盒塑性的实验方法和结果。藻酸盐印模材料压应变和形变恢复实验【目的和要求】掌握测定藻酸盐印模材料压应变和形变恢复的方法。【实验内容】1．藻酸盐印模材料压应变实验：2．藻酸盐印模材料形变恢复实验：【实验用品】1器具和仪器1.1.圆柱形模具B及固定圈A，见图1。1.2两块大平面玻璃板，约50mm×50mm×3mm。1.3平面玻璃板，约15mm×15mm×2mm。1.4压应变测试装置：由精度为0.01mm的百分表和能够施加0.6N±0.1N负荷的装置组成。如图2所示。1.5形变恢复测试装置：具有使试样高度产生20%形变的加荷，并且不需要将试样移动就可测量试样的高度，其精度为0.01mm。百分表触头的附加力应是0.6N±0.1N。如图3所示。1.6调拌刀、橡皮碗。图1制样模具图2压应变测试装置示意图Y图2压应变测试装置图3形变恢复测...
