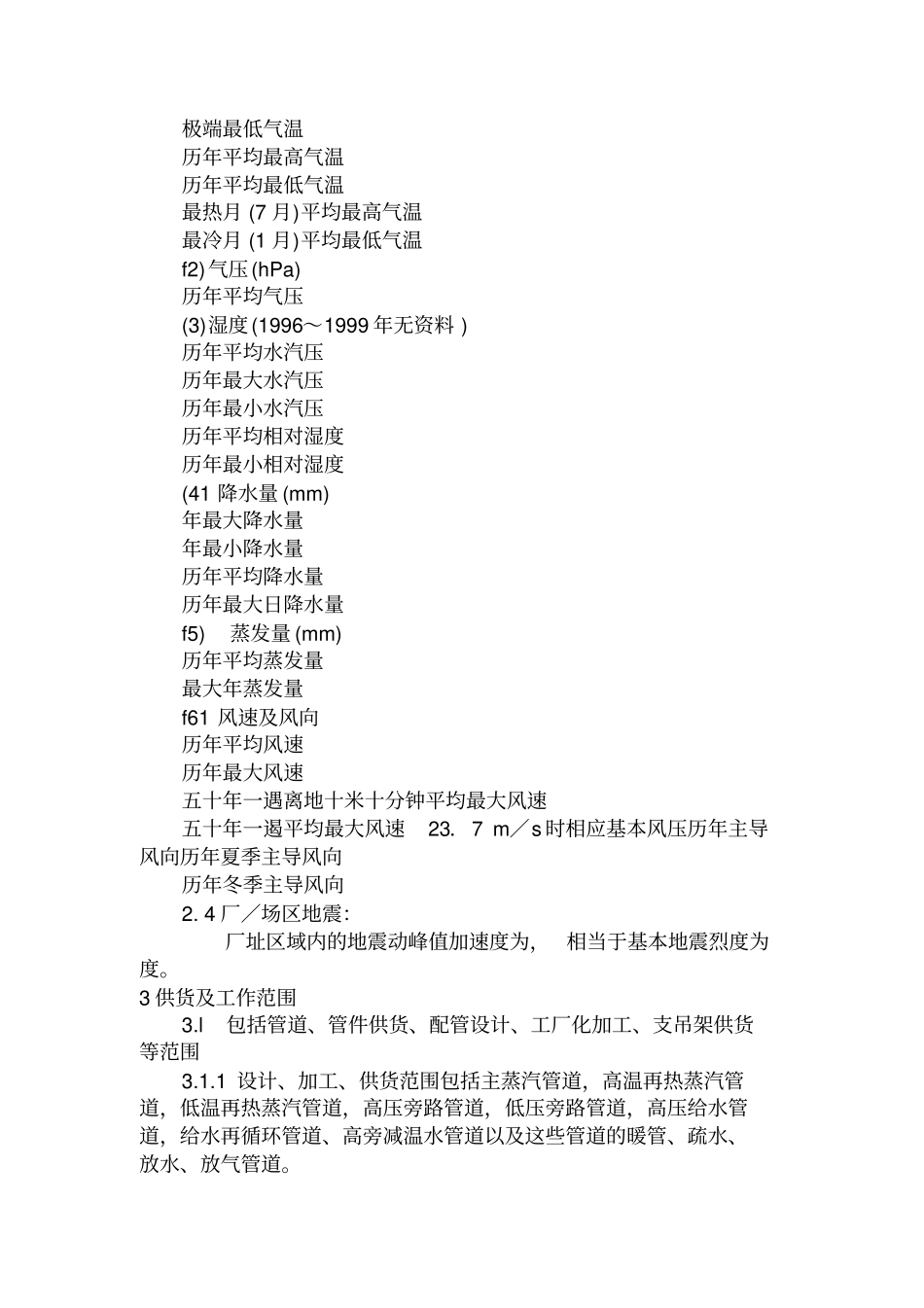

技术协议1总则1.1本规范适用于山东鲁北发电有限责任公司。2×300MW燃煤机组的四大管道系统（主蒸汽管道，高温再热蒸汽管道，低温再热蒸汽管道，高压旁路管道，低压旁路管道，高压给水管道，给水再循环管道、高旁减温水管道以及这些管道的暖管、疏水、放水、放气管道，以下简称四大管道）的材质、规格、性能（包括高温性能）、管道计算；配管设计和加工；支吊架设计；管件设计、加工等方面的技术要求。1.2本规范提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。1.3本技术规范书所使用的标准，如遇与卖主所执行标准不一致时，按较高标准执行。1.4从签订合同之后至卖方开始开始造之日的这段时期内，买方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，卖方应遵守这些要求。1.5卖方选择的管材、配管、管件、支吊架等的分包商应具有资质，最终由买方确认。2工程概况工程设计安装2×300MW国产亚临界燃煤发电机组，两台机组拟于2007年建成投产。2.1工程主要原始资料2.1.1系统概况和相关设备与本规范书有关的热力系统管道包括：主蒸汽管道，热再热蒸汽管道，冷再热蒸汽管道，高压旁路管道，低压旁路管道，高压给水管道，给水再循环管道，高旁减温水管道。2.2工程简介工程设计安装2×300MW国产亚临界燃煤发电机组，两台机组拟于2007年建成投产。2.3工程主要原始资料2.3.1气象特征与环境条件气象资料统计如下：(1)气温(℃)历年平均气温极端最高气温极端最低气温历年平均最高气温历年平均最低气温最热月(7月)平均最高气温最冷月(1月)平均最低气温f2)气压(hPa)历年平均气压(3)湿度(1996～1999年无资料)历年平均水汽压历年最大水汽压历年最小水汽压历年平均相对湿度历年最小相对湿度(41降水量(mm)年最大降水量年最小降水量历年平均降水量历年最大日降水量f5)蒸发量(mm)历年平均蒸发量最大年蒸发量f61风速及风向历年平均风速历年最大风速五十年一遇离地十米十分钟平均最大风速五十年一遏平均最大风速23．7m／s时相应基本风压历年主导风向历年夏季主导风向历年冬季主导风向2.4厂／场区地震：厂址区域内的地震动峰值加速度为，相当于基本地震烈度为度。3供货及工作范围3.l包括管道、管件供货、配管设计、工厂化加工、支吊架供货等范围3.1.1设计、加工、供货范围包括主蒸汽管道，高温再热蒸汽管道，低温再热蒸汽管道，高压旁路管道，低压旁路管道，高压给水管道，给水再循环管道、高旁减温水管道以及这些管道的暖管、疏水、放水、放气管道。3.1.2供货范围应包括四大管道管系中的疏水、放水、放气、暖管、取样、加药、热工测量等小直径管道和接管座。3.1.3上述管道系统范围内的支吊架(包括生根结构)、限位装置、阻尼装置的设计、加工、供货。3.1.4上述管道系统范围内的旁路供货。3.2设计参数及管道材质3.2.1内径管序号名称设计压力（MPa）设计温度（℃）管道材质最小内径（mm）最小厚度（mm）1主蒸汽管道A335P91368.3402主蒸汽管道A335P91273303高旁管道A335P91273304再热热段管道A335P9167938.35再热热段管道A335P9147026.83.2.2外径管序号名称管道规格设计压力（MPa）温度（℃）管道材质1高旁管道OD558.8*17.510CrMo9102再热冷段管道OD558.8*16A106B3高旁管道OD558.8*16A106B4低压旁路OD660*25P225低压旁路OD528.2*28.3P226再热冷段管道OD508.8*20A106B7再热冷段管道OD812.8*18.26A672B708主给水管道OD355.6*25WB369主给水管道OD244.5*20WB3610主给水管道OD194*24WB363.3供货数量及说明3.3.1管道：管道的材质、规格、数量见附表1(内径管)和附表2(外径管)。3.3.2管件：管件的材质、规格、数量见附表3。3.3.3支吊架：支吊架的清单见附表4。3.3.4杂项：包括蠕胀测量装置、接管座等零部件，其规格、数量需与设计院最终配合后确定。4技术要求和规范4．1总的技术要求4.1.1满足买方要求的管道的系统、布置、运行、计算、支吊架等方面的设计要求。4.1.2满足买方要求的管道、管件、支吊架的验收标准和规范(规程)的要求。4.1.3满足施工单位对运输、装...
