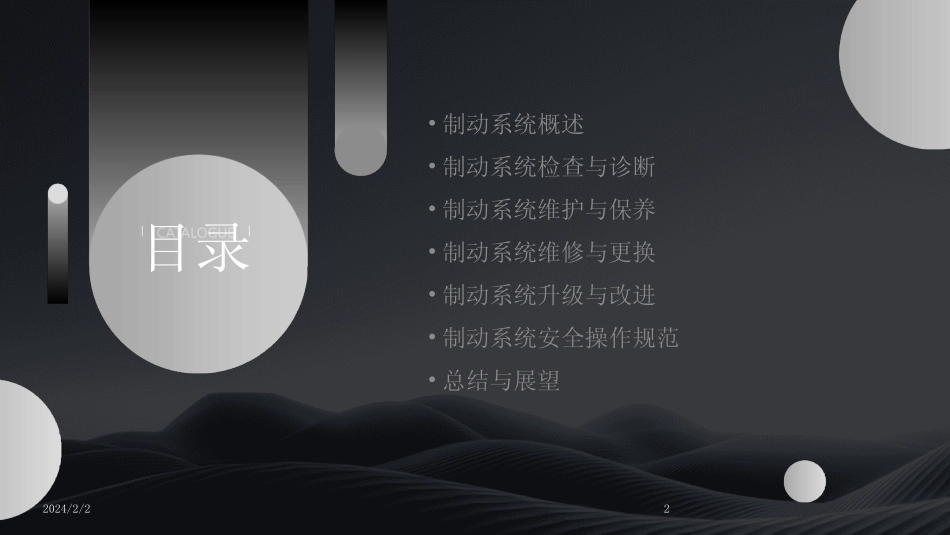

2024/2/21制动系统检修课件2024/2/22目录•制动系统概述•制动系统检查与诊断•制动系统维护与保养•制动系统维修与更换•制动系统升级与改进•制动系统安全操作规范•总结与展望2024/2/23制动系统概述012024/2/24制动系统是使汽车的行驶速度可以强制降低的一系列专门装置。使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车，使已停驶的汽车在各种道路条件下稳定驻车，使下坡行驶的汽车速度保持稳定。制动系统定义与作用制动系统作用制动系统定义2024/2/25主要由供能装置、控制装置、传动装置和制动器四部分组成。制动系统组成利用与车身相连的非旋转元件和与车轮相连的旋转元件之间的相互摩擦来阻止车轮的转动或转动的趋势。制动系统原理制动系统组成及原理2024/2/26排气制动排气制动广泛地应用在大型柴油车上，在发动机排气管上设置调节阀，通过该阀的关闭增加排气行程的压力，利用产生的负压获得制动力。鼓式制动鼓式制动也叫块式制动，是靠制动块在制动轮上压紧来实现刹车的。盘式制动盘式制动器又称为碟式制动器，顾名思义是取其形状而得名。它由液压控制，主要零部件有制动盘、分泵、制动钳、油管等。发电机制动发电机制动又称电涡流缓速器，也是一种较为常见的制动方式。常见制动系统类型2024/2/27制动系统检查与诊断022024/2/28制动踏板行程检查制动液液位检查制动系统泄漏检查制动蹄片磨损检查常规检查项目及方法01020304检查制动踏板自由行程是否符合规定，若不符合，需调整踏板高度或更换相关零部件。定期检查制动液液位，确保其在规定范围内，若液位过低，需及时添加同型号制动液。检查制动管路、接头等部件是否有泄漏现象，若有泄漏，需及时紧固或更换相关部件。检查制动蹄片磨损情况，若磨损过度，需更换新的制动蹄片。2024/2/29故障诊断流程与技巧通过问、看、听、摸等方式初步判断故障可能的原因和部位。使用专业诊断仪器对制动系统进行全面检测，获取准确的故障信息。根据诊断结果，对故障部件进行维修或更换，确保制动系统恢复正常工作。在故障排除后，对制动系统进行测试，验证维修效果是否符合要求。初步检查仪器检测故障排除验证效果2024/2/210典型案例分析案例一制动失灵故障诊断与排除。分析制动失灵的原因，如制动液泄漏、制动蹄片磨损过度等，并介绍相应的诊断和排除方法。案例二制动跑偏故障诊断与排除。分析制动跑偏的原因，如两侧车轮制动力不均、制动管路堵塞等，并给出相应的诊断和排除步骤。案例三制动异响故障诊断与排除。分析制动异响的产生原因，如制动蹄片与制动鼓间隙过大、制动蹄片磨损不均等，并提供相应的解决方案。2024/2/211制动系统维护与保养032024/2/21203检查制动器磨损情况定期检查制动器的磨损情况，如磨损严重应及时更换，以保证制动效果。01检查制动液液位定期检查制动液液位，确保其处于正常范围内，避免制动系统失效。02清洁制动系统定期清洁制动系统，防止灰尘、泥沙等杂质进入制动系统，影响其正常工作。日常维护注意事项2024/2/213每行驶一定里程后，应更换制动液，以保证制动系统的正常工作。更换制动液检查制动系统管路调整制动器间隙定期检查制动系统管路，确保其无泄漏、无老化现象。定期调整制动器间隙，以保证制动器的正常工作。030201定期保养项目及周期2024/2/214涉水后应检查制动系统涉水后，应检查制动系统是否进水，如有进水现象应及时处理。制动系统异常时应及时处理发现制动系统异常时，如制动失灵、制动跑偏等，应及时停车检查并处理，以免造成严重后果。长途行驶后应检查制动系统长途行驶后，应检查制动系统的磨损情况，必要时进行更换或维修。特殊情况下的维护措施2024/2/215制动系统维修与更换042024/2/216制动片更换制动盘维修制动液更换制动系统排气常见维修项目及步骤拆卸轮胎和制动卡钳，检查制动片磨损情况，清洁并润滑相关部件，安装新的制动片并调整间隙。定期更换制动液，保证制动系统内部清洁，防止制动失效和腐蚀。检查制动盘表面磨损和裂纹情况，进行研磨或更换处理，确保制动盘平整且无明显缺陷。在维修或更换制动部件后，需要对制动系统进行排气操作，确保制动系统内部无空气。2024/2/21...
