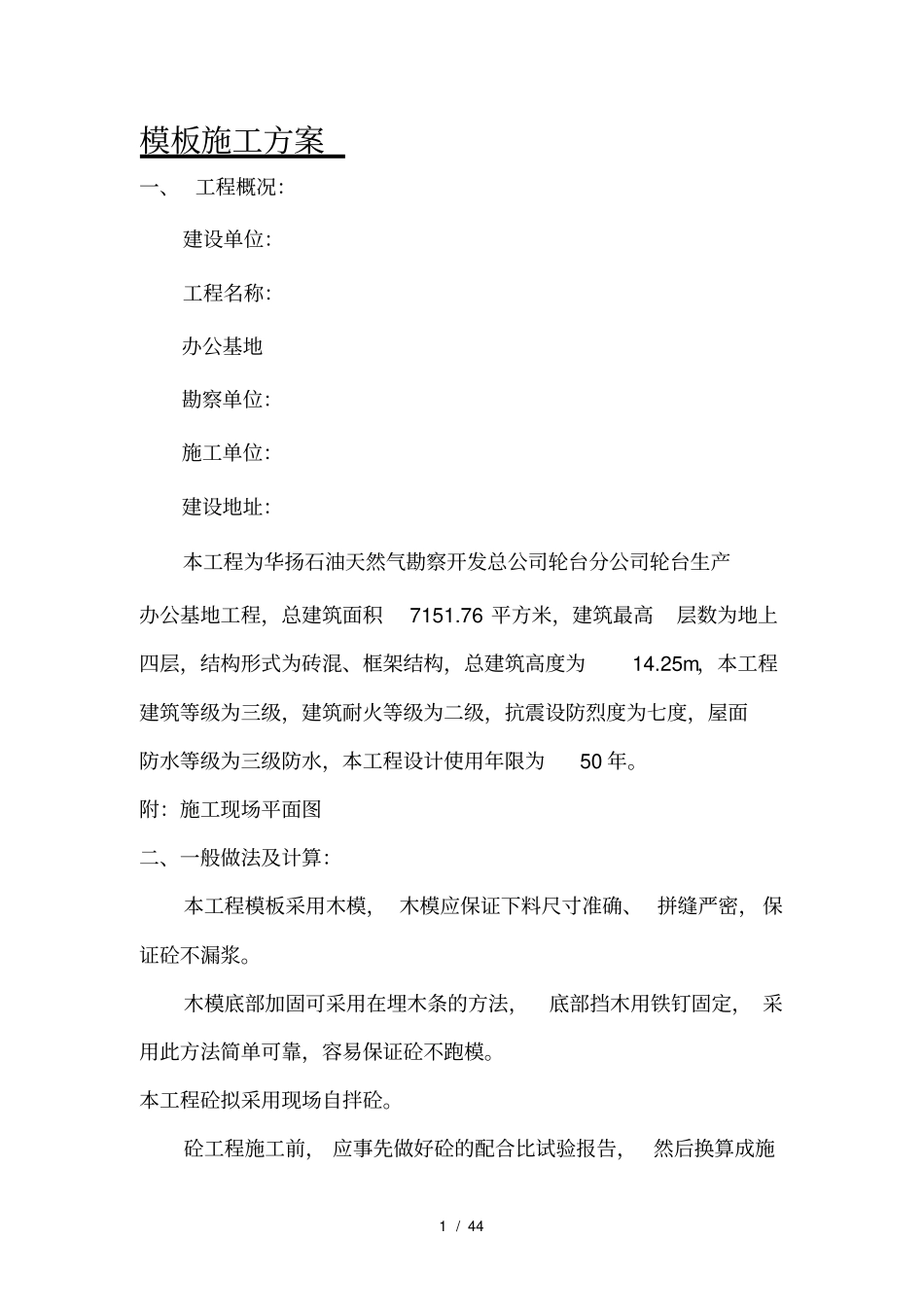

1/44模板施工方案一、工程概况：建设单位：工程名称：办公基地勘察单位：施工单位：建设地址：本工程为华扬石油天然气勘察开发总公司轮台分公司轮台生产办公基地工程，总建筑面积7151.76平方米，建筑最高层数为地上四层，结构形式为砖混、框架结构，总建筑高度为14.25m，本工程建筑等级为三级，建筑耐火等级为二级，抗震设防烈度为七度，屋面防水等级为三级防水，本工程设计使用年限为50年。附：施工现场平面图二、一般做法及计算：本工程模板采用木模，木模应保证下料尺寸准确、拼缝严密，保证砼不漏浆。木模底部加固可采用在埋木条的方法，底部挡木用铁钉固定，采用此方法简单可靠，容易保证砼不跑模。本工程砼拟采用现场自拌砼。砼工程施工前，应事先做好砼的配合比试验报告，然后换算成施2/44工配合比施工。砼搅拌的计量须准确、砂、石的重量误差为±3%，水泥、水的重量误差为±2%。砼施工完毕，要派人浇水养护不少于7d。本工程主体结构模板采用木模板钢管支撑。木模板为九夹板，模板支撑系统采用Φ48钢管搭设满堂脚手架，立杆间距1.5m。模板安装时，要保证其平整度和垂直度，模板支撑系统必须有足够的稳定性。砼浇筑前24小时应对模板淋水，并用海绵条及三夹板堵缝，以免漏浆。模板的拆除应严格按规范要求，并在砼施工时，留置试块，标准养护，作为拆模的依据。砼若未达到强度要求，不得提前拆模。（1）对柱模板进行计算柱模采用2cm厚七夹板，采用5×8cm木方做竖楞，竖楞间距按18cm，柱箍采用钢管箍，钢箍间距50cm一道。柱截面尺寸选取为500×600mm、500×500mm，层高3.6m，砼浇筑速度V=2m/h,预计施工时间4-5月份，平均气温T=20℃。侧模荷载计算新浇砼对模板的侧压力；F=0.22γCt0?1?2V1/2⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）F=γCH⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（2）上式中取所得数值的较小值。F————新浇砼的最大侧压力3/44γC————混凝土重力密度t0————混凝土初凝时间?1————外加剂修正系数，本工程有外加剂，?1=1.2?2————坍落度修正系数，?2=1.15V—————砼的浇筑速度V=2m/hH—————柱高度F=0.22γCt0?1?2V1/2=0.22×24.11×4.17×1.2×1.15×21/2=43.16KN/m2F=γCH=24.11×4.00=96.44KN/m2取较小值F=43.16KN/m2，考虑振动荷载，总侧压力P=43.16+4=47.16KN/m2柱箍间距S计算根据公式S=34qKtEtIS————柱箍间距Et————木材的弹性模量Et=1×104MPaI————柱模截面惯性矩I=121bc3=121×180×203=1.2×105mm4Kt————荷载系数Kt=0.521Q————侧压力线分布系数，Q=F·0.18=8.49KN/mS=34549.8521.04106101.2=893mm4/44取柱箍间距为400mm<893mm，满足要求。详见下图：注：800×800mm以下设螺杆一排，800×800mm以上设螺杆二排对拉螺栓计算：柱箍线布荷栽：q=47.16×0.4=18.86KN/mN=1/2ql=0.5×18.86×0.9=8.49KNN=1/2ql=0.5×18.86×1.3=12.26KNA0=N/f=12260/215=57mm2选用12螺栓A0=122mm2>57mm2（2）挡土墙模板计算：挡土墙厚度500mm,模板采用1.8cm厚七夹板，采用5×8cm木方做竖楞，间距300mm，横楞采用48钢管二道，间距600mm。M=1/10q1l2=0.1×18.86×3002=0.169KN·m<[fm]·1/6bh2,符合强度要求。5/44=q1l4/150EI=18.86×3004/150×1×104×2×105=0.509mm<[]=300/400=0.75mm,符合刚度要求。横楞间距S计算：S=34qKtEI=34549.8521.04106101.2=893mm>600mm,满足要求。（3）梁板模板计算：梁截面尺寸为300×500mm，300×750mm、300×780mm，小楞采用5×8cm木方，间距400mm，48钢管大楞间距900mm，48钢管立杆间距1.5m.顶板模板采用18mm九夹板，主龙骨采用φ48×3.5mm钢管，在沉重架搭设过程中根据标高进行搭设，次龙骨100mm×100mm单面刨光方木。为保证顶板的整体砼成型效果，将整个顶板的多层板按同一顺序、同一方向对缝平铺，必须保证接缝处下方有龙骨，且拼缝严密，表面无错台现象。若与柱相交，则不刻意躲开柱头，只要该处将多层板锯开与柱尺寸相应洞口，下垫方木作为柱头的龙骨。底板自重力：0.3×0.6=0.18KN/m混凝土重力：21.44×0.6×1.2=17.36KN/m钢筋重力：1.0×0.6×1.2=0.72KN/m振动荷载：2.0×0.6=1.2KN/m总荷载：0.18+17.36+0.72+1.2=19.48KN...
