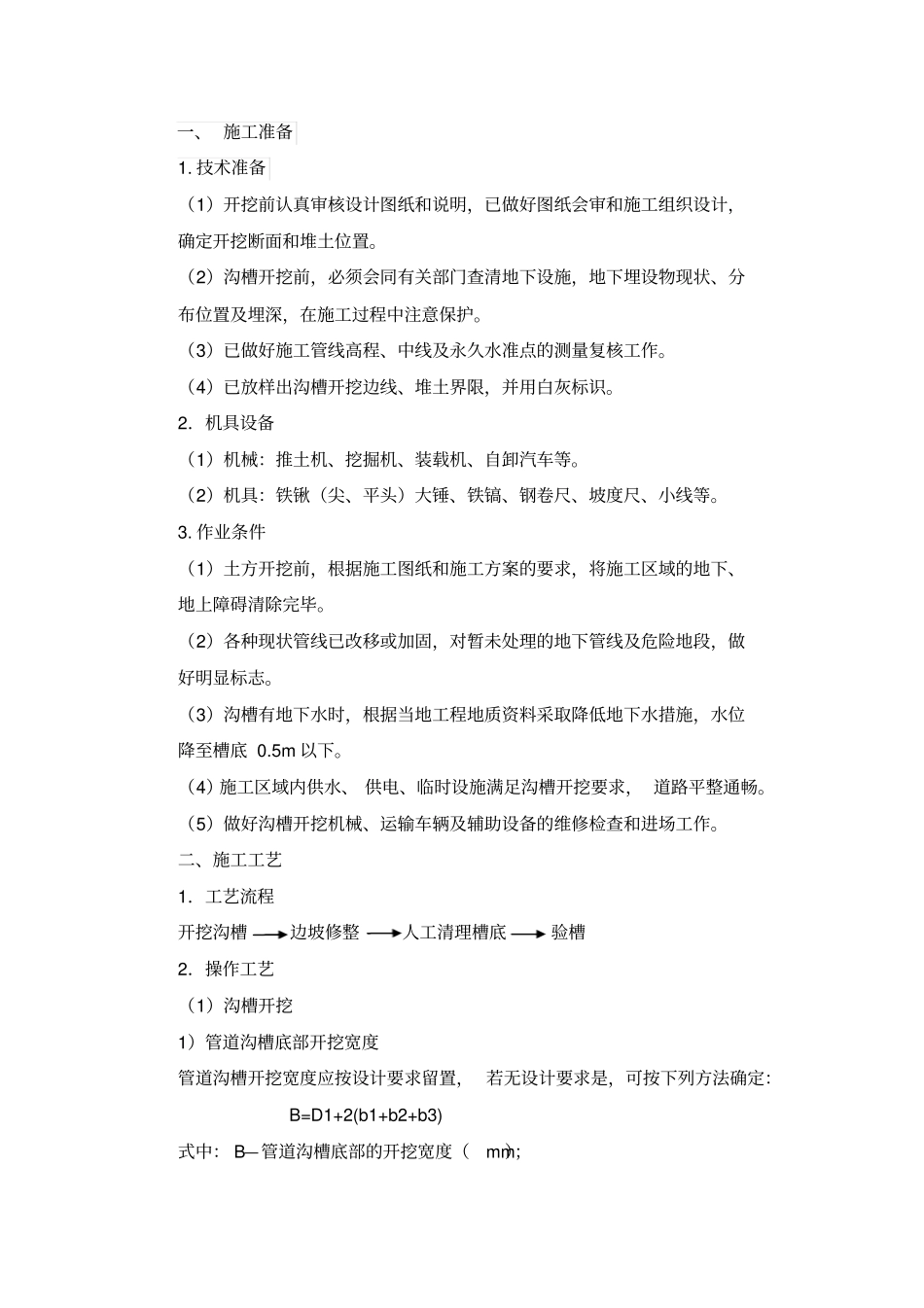

一、施工准备1.技术准备（1）开挖前认真审核设计图纸和说明，已做好图纸会审和施工组织设计，确定开挖断面和堆土位置。（2）沟槽开挖前，必须会同有关部门查清地下设施，地下埋设物现状、分布位置及埋深，在施工过程中注意保护。（3）已做好施工管线高程、中线及永久水准点的测量复核工作。（4）已放样出沟槽开挖边线、堆土界限，并用白灰标识。2．机具设备（1）机械：推土机、挖掘机、装载机、自卸汽车等。（2）机具：铁锹（尖、平头）大锤、铁镐、钢卷尺、坡度尺、小线等。3.作业条件（1）土方开挖前，根据施工图纸和施工方案的要求，将施工区域的地下、地上障碍清除完毕。（2）各种现状管线已改移或加固，对暂未处理的地下管线及危险地段，做好明显标志。（3）沟槽有地下水时，根据当地工程地质资料采取降低地下水措施，水位降至槽底0.5m以下。（4）施工区域内供水、供电、临时设施满足沟槽开挖要求，道路平整通畅。（5）做好沟槽开挖机械、运输车辆及辅助设备的维修检查和进场工作。二、施工工艺1．工艺流程开挖沟槽边坡修整人工清理槽底验槽2．操作工艺（1）沟槽开挖1）管道沟槽底部开挖宽度管道沟槽开挖宽度应按设计要求留置，若无设计要求是，可按下列方法确定：B=D1+2(b1+b2+b3)式中：B—管道沟槽底部的开挖宽度（mm）；D1—管外径（mm）；b1—管道一侧的工作面宽度（mm）；（见下表）b2—有支撑要求是，管道一侧的支撑厚度，可取150mm~200mm；b3—现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度（mm）管道一侧的工作面宽度管道的外径D1(mm)管道一侧的工作面宽度b1混凝土类管道金属类管道、化学建材管道D1≤500刚性接口400300柔性接口300500＜D1≤1000刚性接口500400柔性接口4001000＜D1≤1500刚性接口600500柔性接口5001500＜D1≤3000刚性接口800~1000700柔性接口600注：1槽底需设排水沟时，b1应适当增加；2管道有现场施工的外防水层时，b1宜取800mm；3采用机械回填管道侧面时，b1需满足机械作业的宽度要求（2）沟槽边坡的确定当地质条件良好、土质均匀、地下水位低于沟槽底面高程，且开挖深度在5m以内、沟槽不设支撑时，沟槽边坡最陡坡度应符合下表的规定。深度在5m以内的沟槽边坡的最陡坡度土的类别边坡坡度（高：宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土1：1.001：1.251：1.50中密的砂石类土（充填物为砂土）1：0.751：1.001：1.25硬塑的粉土1：0.671：0.751：1.00中密的砂石类土（充填物为黏性土）1：0.501：0.671：0.75硬塑的粉质黏土、黏土1：0.331：0.501：0.67老黄土1：0.101：0.251：0.33软土（经井点降水后）1：1.25——（3）机械开挖1)沟槽开挖时，应合理确定开挖顺序、路线及开挖深度，然后分段开挖，开挖边坡应符合有关规范规定。2）采用机械开挖时，应向机械司机详细交底，其内容包括开挖断面、堆土位置、现有地下管线情况和施工要求等；由专人指挥，并配备测量人员随时进行测量，防止超挖或欠挖。当沟槽较深时，应分层开挖，分层厚度由机械性能确定。3)挖掘机不得在架空输电线路下工作。4）挖掘机沿挖方边坡移动时，机械距边坡上缘的宽度不得小于沟槽深度的1/2。土质较差时，挖掘机必须在滑动面以外移动。5）开挖沟槽的土方，在场地有条件堆放时，一定留足回填需要的好土；多余土方一次运走，避免二次挖运。6）沟槽设有明排边沟时，开挖土方应由低处向高处挖，并设集水井。7）检查井应同沟槽同时开挖。（4）堆土1）堆土应堆在距槽边1m以外，计划在槽边运送材料的一侧，其堆土边缘至槽边的距离，应根据运输工具而定。2)沟槽两侧不能堆土时，应选择堆土场地，随挖随运，以免影响下步施工。3）堆土不得掩埋消火栓、雨水口、测量标志、各种地下管道的井盖等。（5）现况管线处理1）开挖沟槽与现况管线交叉时，应对现况管线采用悬吊措施，具体悬吊方案应经过计算，并取得管理单位的同意。2）当开挖沟槽与现况管线平行时，需经过设计和管理单位制定专门的保护方案。3.边坡修整开挖沟槽时，应分层按坡度要求做出坡度线，每隔3m左右做出一条，进行修破。机械开挖时，随时开挖随时人工修坡。4、人工清底机械挖槽应确保槽底土壤结构不被扰动和破坏，开挖时应在...
