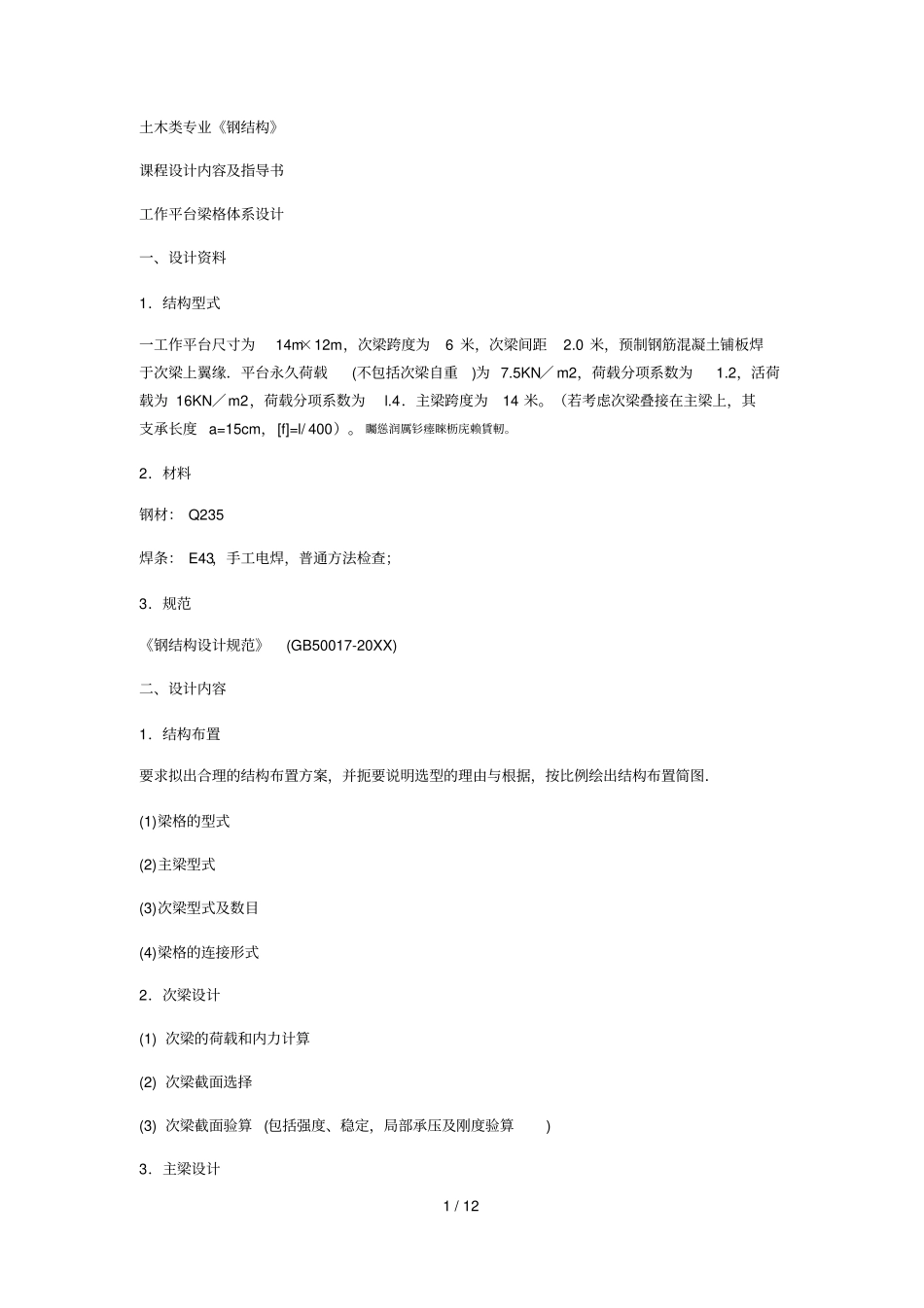

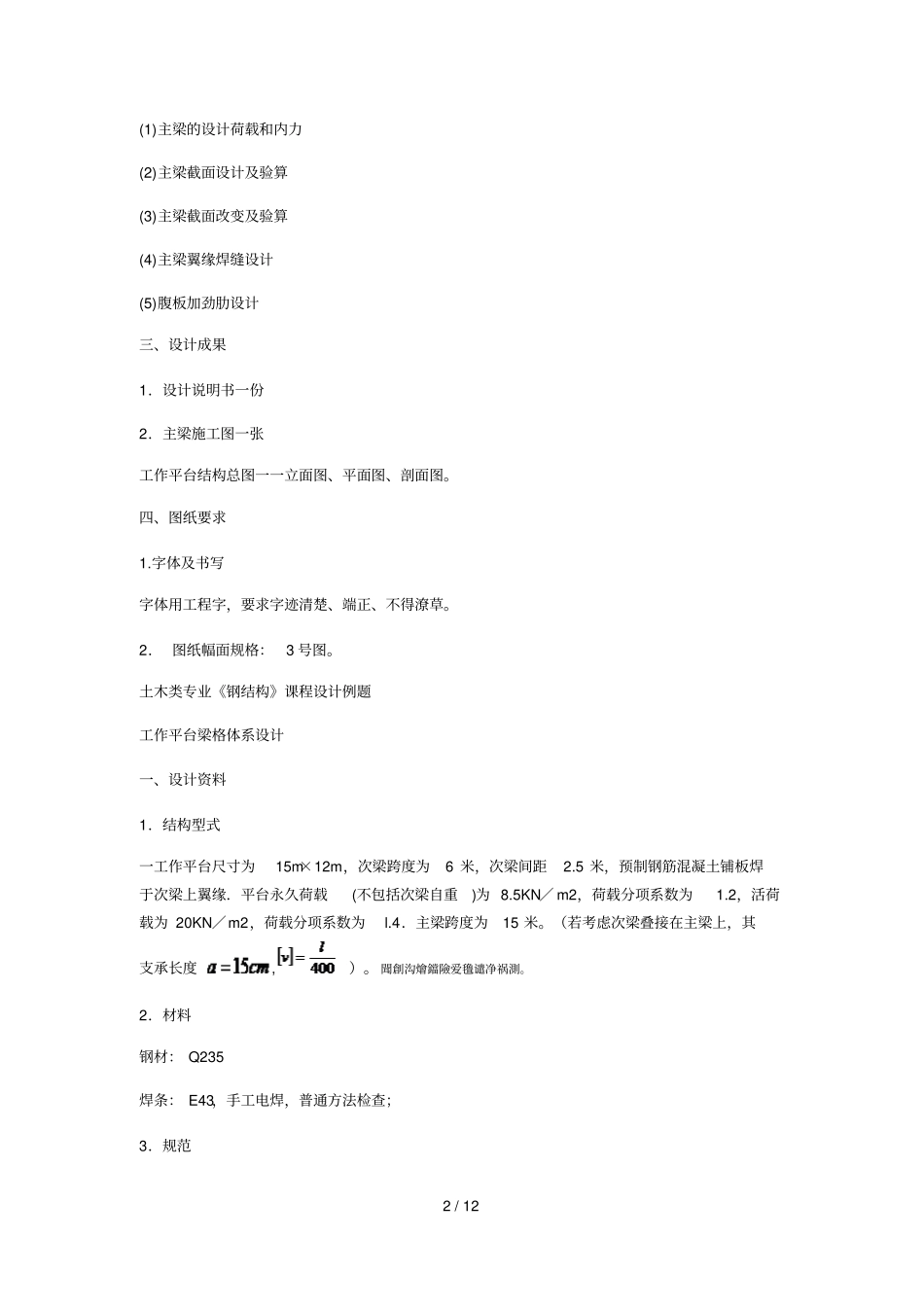

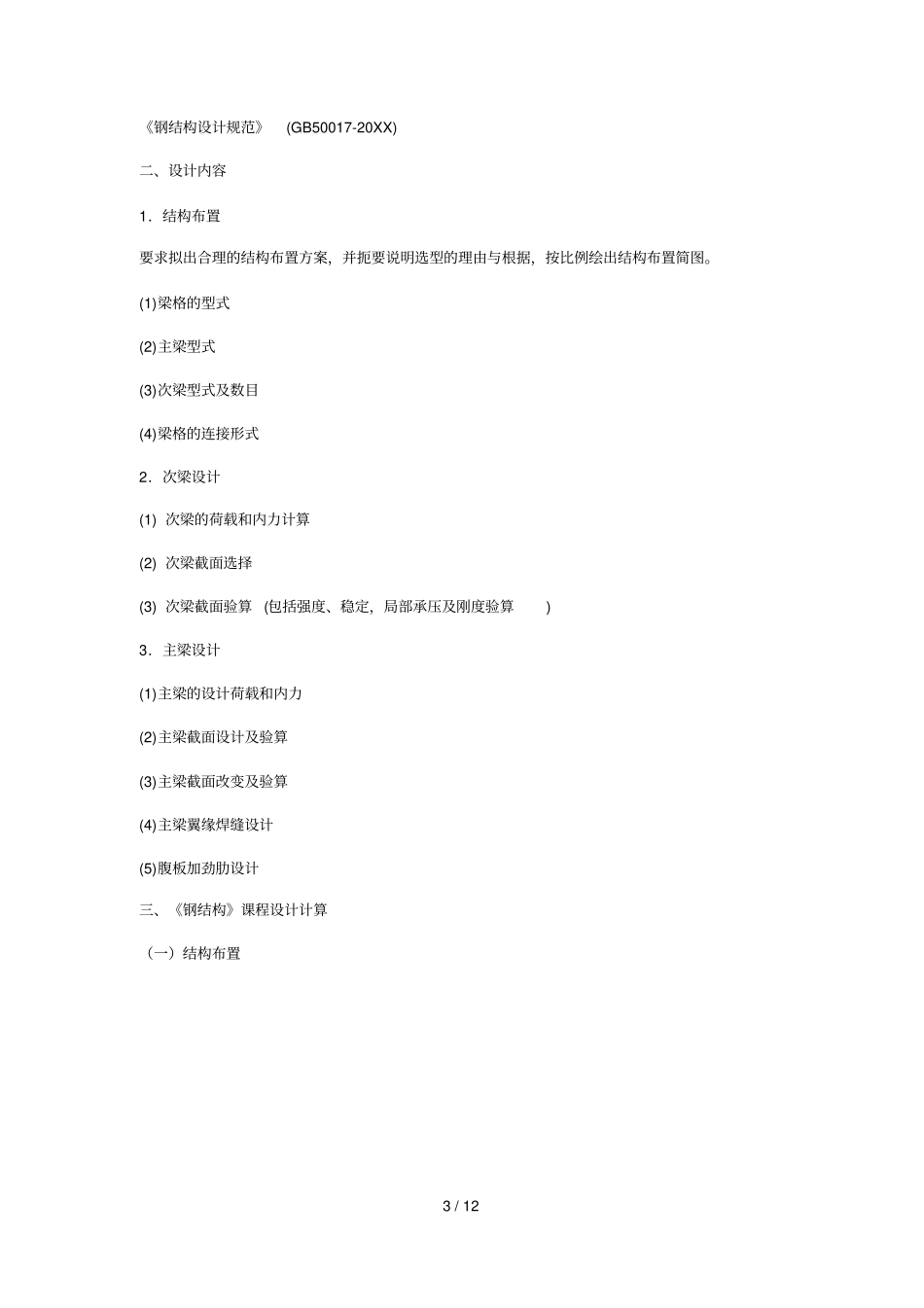

1/12土木类专业《钢结构》课程设计内容及指导书工作平台梁格体系设计一、设计资料1．结构型式一工作平台尺寸为14m×12m，次梁跨度为6米，次梁间距2.0米，预制钢筋混凝土铺板焊于次梁上翼缘．平台永久荷载(不包括次梁自重)为7.5KN／m2，荷载分项系数为1.2，活荷载为16KN／m2，荷载分项系数为l.4．主梁跨度为14米。（若考虑次梁叠接在主梁上，其支承长度a=15cm，[f]=l/400）。矚慫润厲钐瘗睞枥庑赖賃軔。2．材料钢材：Q235焊条：E43，手工电焊，普通方法检查；3．规范《钢结构设计规范》(GB50017-20XX)二、设计内容1．结构布置要求拟出合理的结构布置方案，并扼要说明选型的理由与根据，按比例绘出结构布置简图．(1)梁格的型式(2)主梁型式(3)次梁型式及数目(4)梁格的连接形式2．次梁设计(1)次梁的荷载和内力计算(2)次梁截面选择(3)次梁截面验算(包括强度、稳定，局部承压及刚度验算)3．主梁设计2/12(1)主梁的设计荷载和内力(2)主梁截面设计及验算(3)主梁截面改变及验算(4)主梁翼缘焊缝设计(5)腹板加劲肋设计三、设计成果1．设计说明书一份2．主梁施工图一张工作平台结构总图一一立面图、平面图、剖面图。四、图纸要求1.字体及书写字体用工程字，要求字迹清楚、端正、不得潦草。2．图纸幅面规格：3号图。土木类专业《钢结构》课程设计例题工作平台梁格体系设计一、设计资料1．结构型式一工作平台尺寸为15m×12m，次梁跨度为6米，次梁间距2.5米，预制钢筋混凝土铺板焊于次梁上翼缘．平台永久荷载(不包括次梁自重)为8.5KN／m2，荷载分项系数为1.2，活荷载为20KN／m2，荷载分项系数为l.4．主梁跨度为15米。（若考虑次梁叠接在主梁上，其支承长度,）。聞創沟燴鐺險爱氇谴净祸測。2．材料钢材：Q235焊条：E43，手工电焊，普通方法检查；3．规范3/12《钢结构设计规范》(GB50017-20XX)二、设计内容1．结构布置要求拟出合理的结构布置方案，并扼要说明选型的理由与根据，按比例绘出结构布置简图。(1)梁格的型式(2)主梁型式(3)次梁型式及数目(4)梁格的连接形式2．次梁设计(1)次梁的荷载和内力计算(2)次梁截面选择(3)次梁截面验算(包括强度、稳定，局部承压及刚度验算)3．主梁设计(1)主梁的设计荷载和内力(2)主梁截面设计及验算(3)主梁截面改变及验算(4)主梁翼缘焊缝设计(5)腹板加劲肋设计三、《钢结构》课程设计计算（一）结构布置4/12（二）次梁设计：设计数据：1、次梁的荷载及内力均布荷载设计值：最大弯矩：2、初选截面选用Ⅰ50ｂ，3、强度验算：（1）正应力验算：次梁自重弯矩：
