地泵布置施工技术交底VIP免费

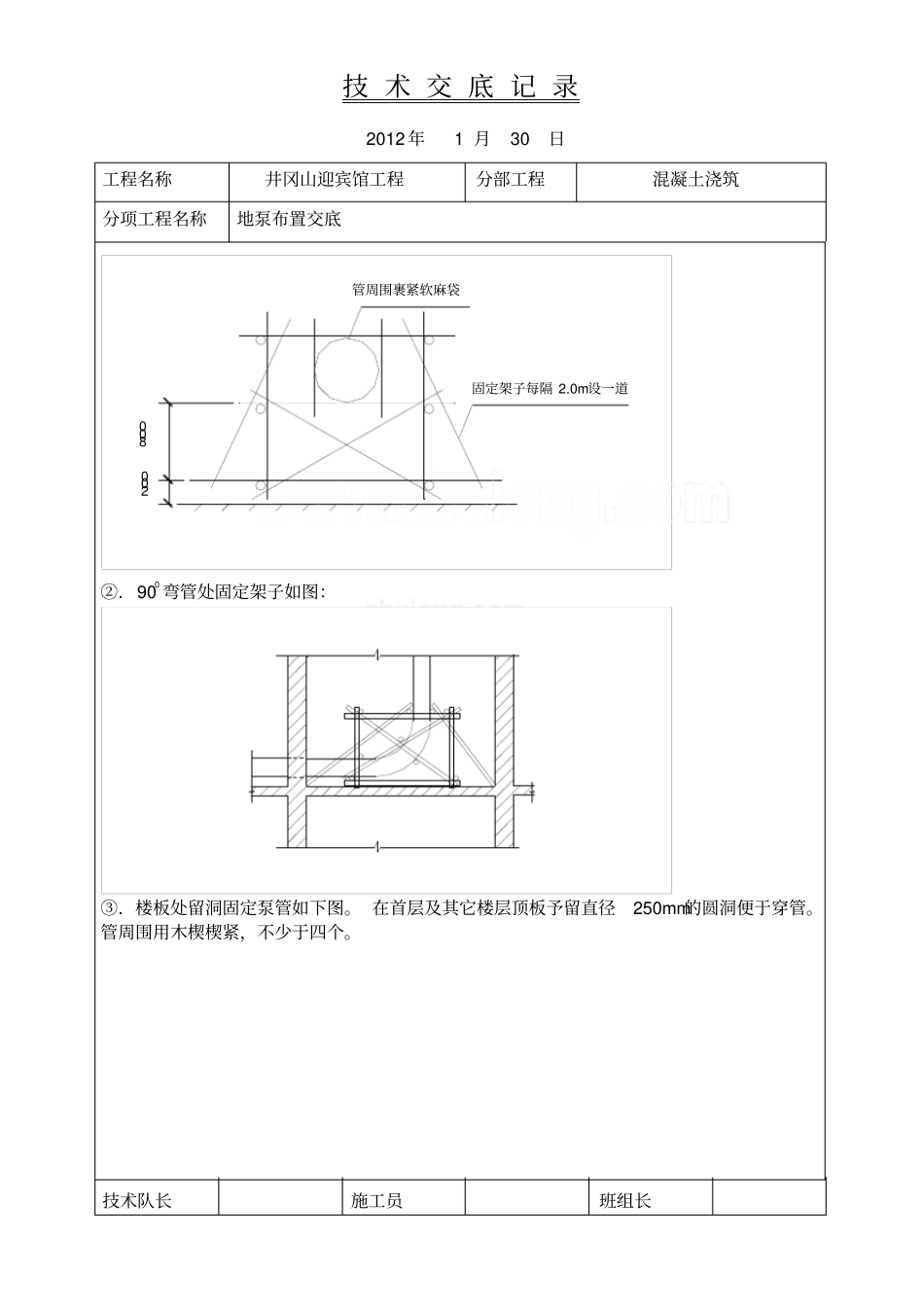

技术交底记录2012年1月30日工程名称井冈山迎宾馆工程分部工程混凝土浇筑分项工程名称地泵布置交底技术队长施工员班组长交底内容：一．地泵选型根据现场施工需要，主楼和附属用房采用一台地泵，穿插进行，根据输送的距离和楼体高度以及混凝土方量选用型号为ＨＢＴ６０Ｂ的地泵，输送管Ф150管径。从地下室开始浇注承台和地梁就使用地泵。二．地泵布置1．布置原则①．管道的配置线路应最短，尽量少用弯管和软管，避免使用弯度过大的弯头，管道末端活动软管不得超过1800；离水源近。②．泵机出口应有一定长度的水平管，然后再接弯管。③．管路布置应使泵送的方向与混凝土浇注方向相反，使在浇注过程中容易拆除管段而不增设管段。④．当管路向下配管时，应在转弯处设置气门。2．地泵位置地泵安装在现场搅拌站和生产科研楼主楼之间，固定在深1.5M的沟槽里。地泵布置位置见附图。3．水平输送布置水平管路铺设应平直，每节管均应有1—2个固定的支承点，输送管路采用双木楔支撑（呈V型），使管子作轴向移动不受影响。4．垂直向上输送布置水平管路的长度不少于垂直管路长度的15%；向上输送时，应在靠近泵机水平管路处加装止回阀；垂直管路最下面的弯管应为厚壁管，并易拆卸，不能用弯管做支撑；直管及弯管需要用架子固定，即固定于墙上、板上、脚手架上、电梯井内这样冲击力就会由建筑物承受一部分。5．向下输送布置混凝土在输送管中自由下落时容易离析，安装下降缓冲管。开始泵送前，在不超过20—30米的高度上分别放置几个海棉球以避免水泥砂浆流失。6．泵管线的固定①．由地泵引出的管线水平部分突出地面时，需架空固定。每2M设一道固定点，管周围用软麻袋或废橡胶轮胎裹紧，防止摩擦损害输送管，同时加强固定。固定如附图技术交底记录2012年1月30日工程名称井冈山迎宾馆工程分部工程混凝土浇筑分项工程名称地泵布置交底技术队长施工员班组长管周围裹紧软麻袋固定架子每隔2.0m设一道200800②．900弯管处固定架子如图：③．楼板处留洞固定泵管如下图。在首层及其它楼层顶板予留直径250mm的圆洞便于穿管。管周围用木楔楔紧，不少于四个。技术交底记录2012年1月30日工程名称井冈山迎宾馆工程分部工程混凝土浇筑分项工程名称地泵布置交底技术队长施工员班组长木楔子塞死楼板予留φ250圆洞三．施工要点1．泵管随层接，浇注墙体及柱混凝土时，端头软管放在该施工位置的操作架上，输送管路必须使浇灌部位在工作半径之内。由于留洞口到操作位置需接90o弯管和平直管，保证平直管高出模板顶1M，弯管及平直管必须临时固定牢固，搭设类似前图所示的固定架子，保证泵管稳定。2．浇筑顶板砼时，泵管引出到预浇筑砼的顶板远角，随浇筑随退随拆泵管。3．输送管的固定与支撑用脚手架搭设，并将其延伸到浇灌部位，但支撑系统不得固定于钢筋上与模板上，防止因振动产生位移。4．泵送混凝土的性能要求与混凝土输送泵输送工艺相同。刚开始泵送混凝土时，应缓慢压送入模，同时应检查泵机是否运转正常，管道接头是否严密，有无漏气、漏浆、漏水，如有异常情况，应停泵检查，修理好后再转入正常工作。5．泵送混凝土应连续浇筑，如混凝土供应不上，暂时中断泵送时，应每隔10min反泵一次，使管中混凝土形成前后往复运动，保持良好的可泵性，以免混凝土发生沉淀堵塞管道。6．泵机作业完成，应立即将泵罐、砼缸和管道线路清洗干净。清洗管道可压缩空气输入管道清洗，其压力不应超过0.7Mpa。清除料斗的残余砼，不允许有残渣。四．施工注意事项1．正常泵送过程中应保持连续泵送，尽量避免泵送过程中断。2．在泵送过程中如出现砼泵送困难，不应勉强提高压力进行泵送，应用木槌敲击管线中的弯管等部位，使泵进行反转或放慢泵送速度，防止管线堵塞。3．夏季高温季节泵送砼时，泵的受料斗和输送管线用湿麻袋包裹，并经常喷洒冷水降温。4．砼泵使用完毕及时清洗，清洗用水不得排入浇筑的砼内，清洗之前一定要反转泵吸料，降低管线内的剩余压力。5．严格注意砼的配合比和塌落度，如发现不宜泵送的砼应及时向经理部反映并及时得到解决。技术交底记录2012年1月30日工程名称井冈山迎宾馆工程分部工程混凝土浇筑分项工程名称地泵布...
