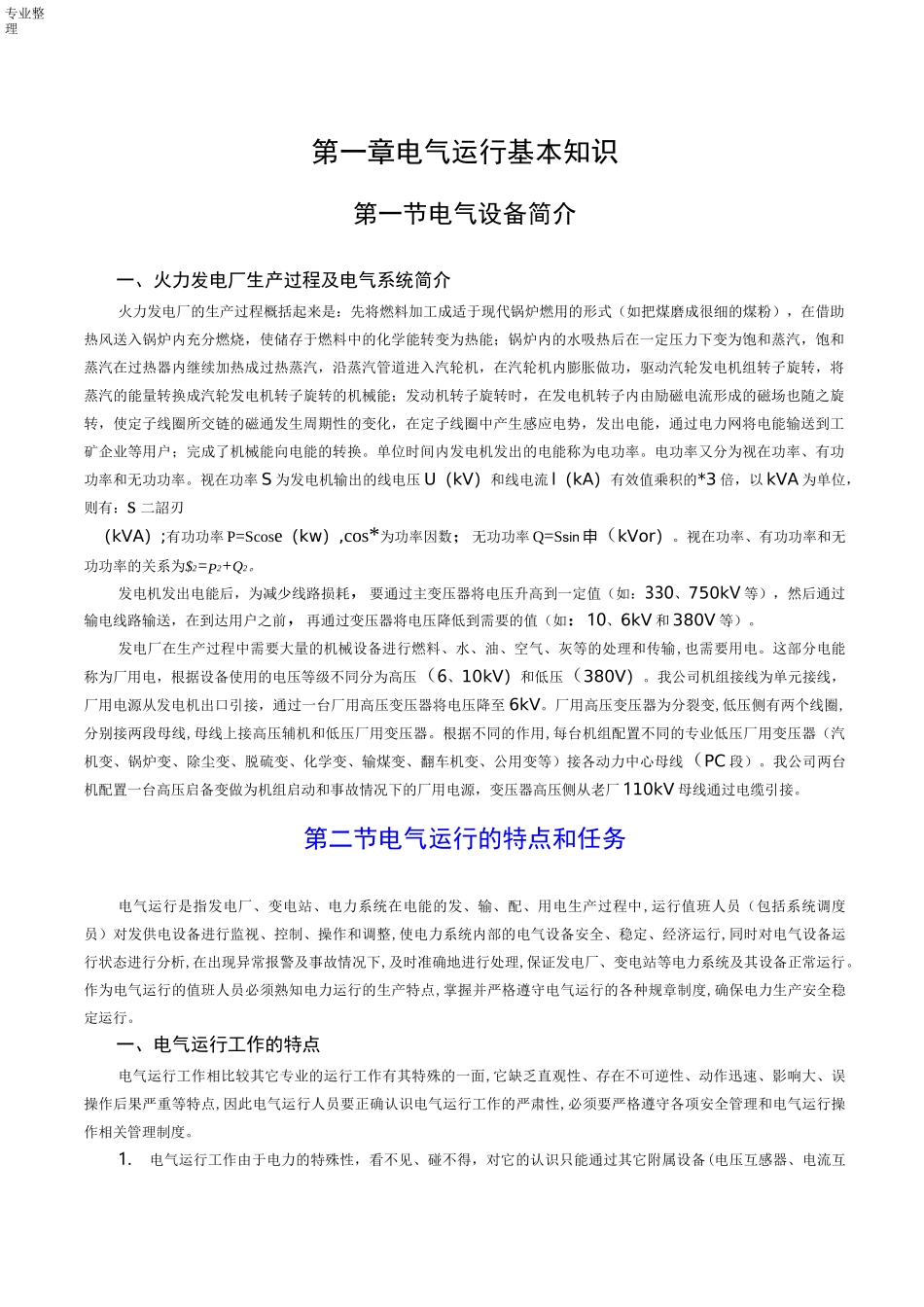

专业整理第一章电气运行基本知识第一节电气设备简介一、火力发电厂生产过程及电气系统简介火力发电厂的生产过程概括起来是：先将燃料加工成适于现代锅炉燃用的形式（如把煤磨成很细的煤粉），在借助热风送入锅炉内充分燃烧，使储存于燃料中的化学能转变为热能；锅炉内的水吸热后在一定压力下变为饱和蒸汽，饱和蒸汽在过热器内继续加热成过热蒸汽，沿蒸汽管道进入汽轮机，在汽轮机内膨胀做功，驱动汽轮发电机组转子旋转，将蒸汽的能量转换成汽轮发电机转子旋转的机械能；发动机转子旋转时，在发电机转子内由励磁电流形成的磁场也随之旋转，使定子线圈所交链的磁通发生周期性的变化，在定子线圈中产生感应电势，发出电能，通过电力网将电能输送到工矿企业等用户；完成了机械能向电能的转换。单位时间内发电机发出的电能称为电功率。电功率又分为视在功率、有功功率和无功功率。视在功率S为发电机输出的线电压U（kV）和线电流l（kA）有效值乘积的*3倍，以kVA为单位，则有：s二詔刃（kVA）;有功功率P=Scose（kw）,cos*为功率因数；无功功率Q=Ssin申（kVor）。视在功率、有功功率和无功功率的关系为$2=P2+Q2。发电机发出电能后，为减少线路损耗，要通过主变压器将电压升高到一定值（如：330、750kV等），然后通过输电线路输送，在到达用户之前，再通过变压器将电压降低到需要的值（如：10、6kV和380V等）。发电厂在生产过程中需要大量的机械设备进行燃料、水、油、空气、灰等的处理和传输,也需要用电。这部分电能称为厂用电，根据设备使用的电压等级不同分为高压（6、10kV）和低压（380V）。我公司机组接线为单元接线，厂用电源从发电机出口引接，通过一台厂用高压变压器将电压降至6kV。厂用高压变压器为分裂变,低压侧有两个线圈,分别接两段母线,母线上接高压辅机和低压厂用变压器。根据不同的作用,每台机组配置不同的专业低压厂用变压器（汽机变、锅炉变、除尘变、脱硫变、化学变、输煤变、翻车机变、公用变等）接各动力中心母线（PC段）。我公司两台机配置一台高压启备变做为机组启动和事故情况下的厂用电源，变压器高压侧从老厂110kV母线通过电缆引接。第二节电气运行的特点和任务电气运行是指发电厂、变电站、电力系统在电能的发、输、配、用电生产过程中,运行值班人员（包括系统调度员）对发供电设备进行监视、控制、操作和调整,使电力系统内部的电气设备安全、稳定、经济运行,同时对电气设备运行状态进行分析,在出现异常报警及事故情况下,及时准确地进行处理,保证发电厂、变电站等电力系统及其设备正常运行。作为电气运行的值班人员必须熟知电力运行的生产特点,掌握并严格遵守电气运行的各种规章制度,确保电力生产安全稳定运行。一、电气运行工作的特点电气运行工作相比较其它专业的运行工作有其特殊的一面,它缺乏直观性、存在不可逆性、动作迅速、影响大、误操作后果严重等特点,因此电气运行人员要正确认识电气运行工作的严肃性,必须要严格遵守各项安全管理和电气运行操作相关管理制度。1.电气运行工作由于电力的特殊性，看不见、碰不得，对它的认识只能通过其它附属设备(电压互感器、电流互专业整理感器以及其它仪表、保护装置等)才能反映出来，缺乏直观性。因此电气运行工作要求值班人员要有较高的理论知识和分析判断能力。2.电力生产的同时性：即电能的生产、输送、使用是同时完成的。3.电力生产的平衡性：即发电厂生产的电能和用户使用的电能在任何时候都要平衡，这样才能保证电网的频率和电压在正常范围之内，方可使电网安全、稳定运行。4.电气运行的不可逆性：电气操作的过程只有正确操作和误操作两种可能，误操作造成的后果相当严重，因此必须确保一次操作正确无误。5.电气生产运行的速动性：电气设备故障、保护动作时间都是微观量统计的，电气设备状态、系统潮流变化非常迅速、波及范围广，对人身伤害和设备损坏都是瞬间的。二、电气运行的主要任务电气运行工作的主要任务是确保电力系统生产的安全经济运行，满足社会生产过程中各种用户的用电1.确保电力生产安全运行电力生产的特点是发电、输电、用电同时完成，因电能不能大量储存，发、输、配、用电整个过程均处于动平...
