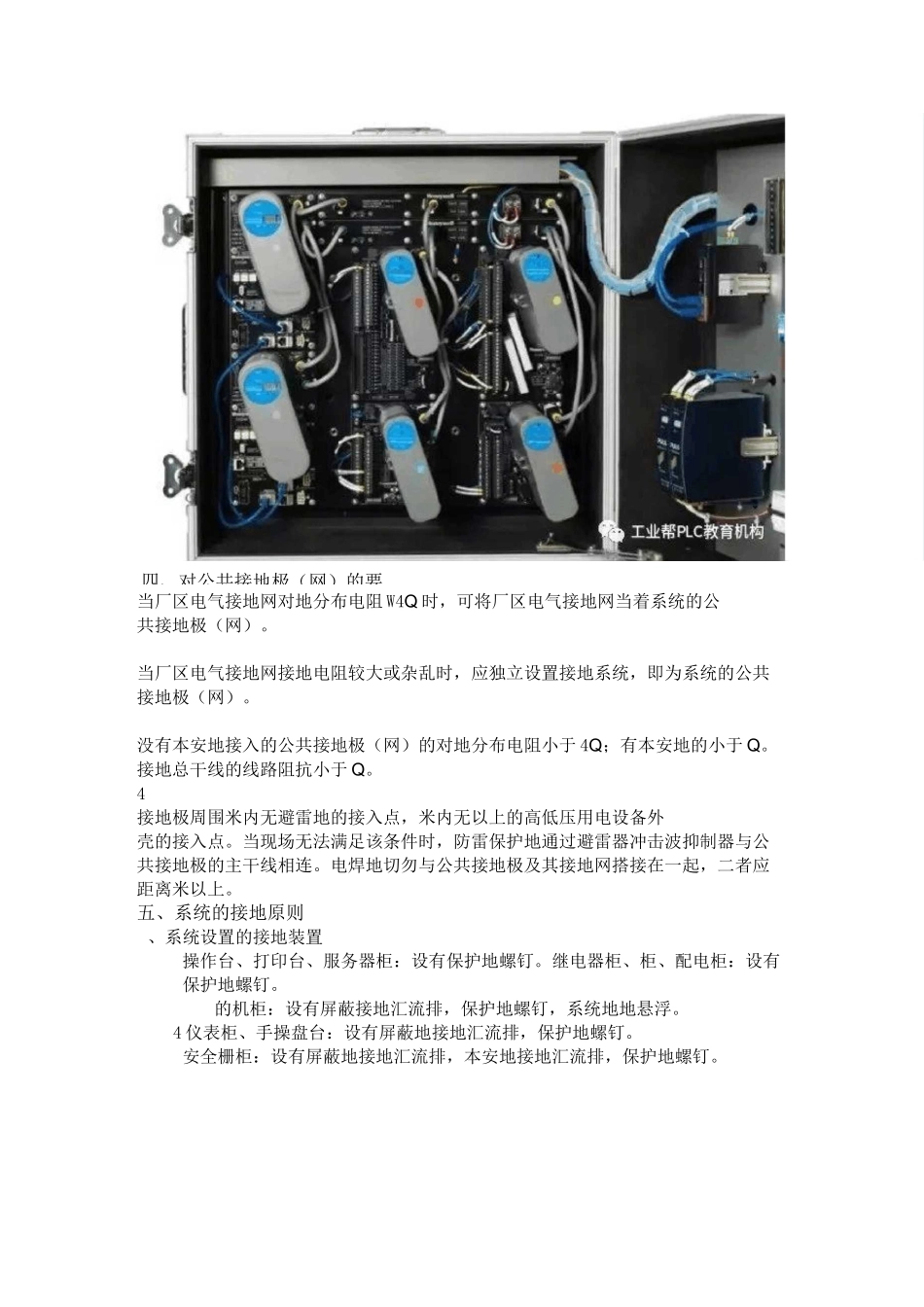

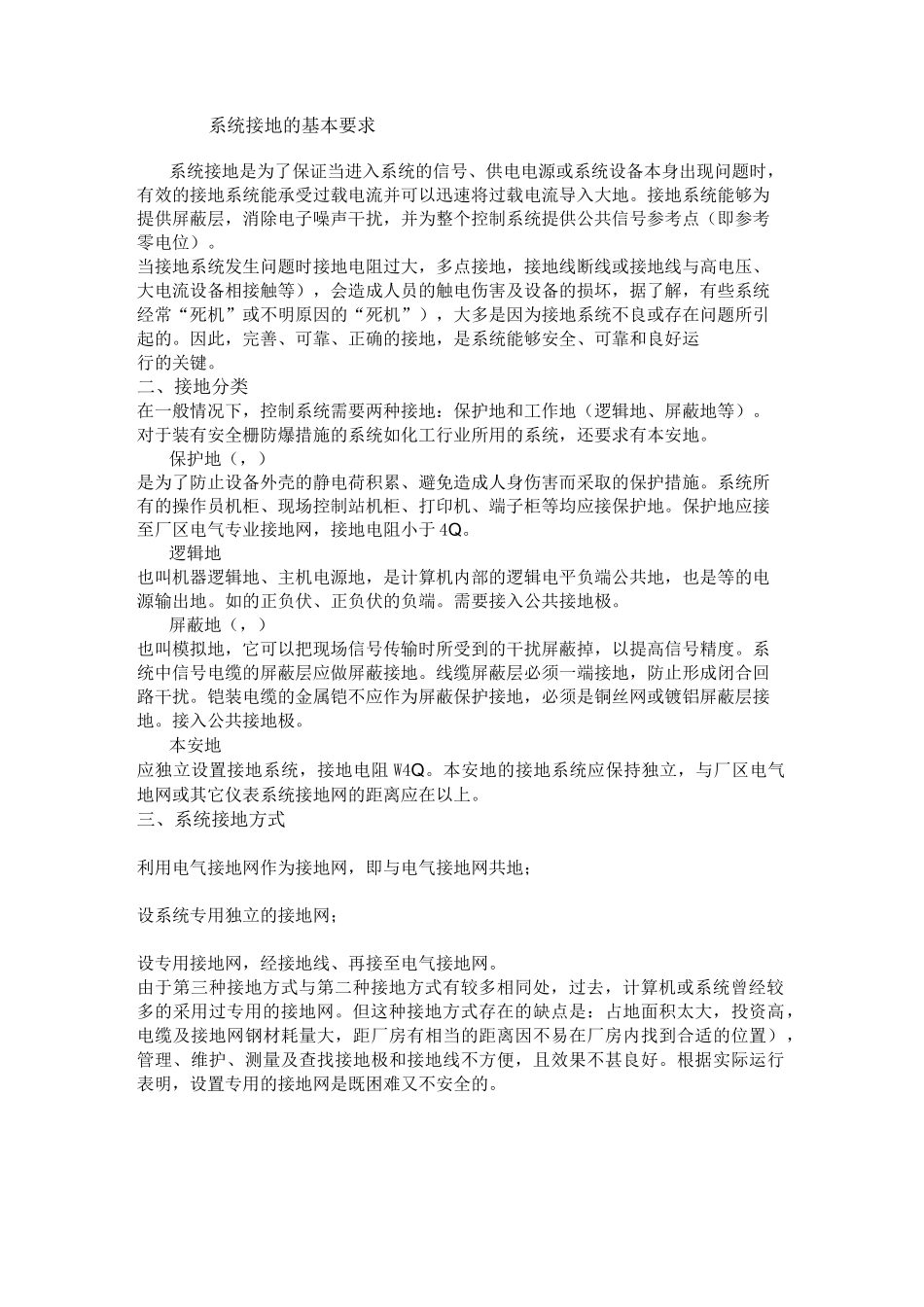

系统接地的基本要求系统接地是为了保证当进入系统的信号、供电电源或系统设备本身出现问题时，有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。接地系统能够为提供屏蔽层，消除电子噪声干扰，并为整个控制系统提供公共信号参考点（即参考零电位）。当接地系统发生问题时接地电阻过大，多点接地，接地线断线或接地线与高电压、大电流设备相接触等），会造成人员的触电伤害及设备的损坏，据了解，有些系统经常“死机”或不明原因的“死机”），大多是因为接地系统不良或存在问题所引起的。因此，完善、可靠、正确的接地，是系统能够安全、可靠和良好运行的关键。二、接地分类在一般情况下，控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。保护地（，）是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。保护地应接至厂区电气专业接地网，接地电阻小于4Q。逻辑地也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是等的电源输出地。如的正负伏、正负伏的负端。需要接入公共接地极。屏蔽地（，）也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。系统中信号电缆的屏蔽层应做屏蔽接地。线缆屏蔽层必须一端接地，防止形成闭合回路干扰。铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。接入公共接地极。本安地应独立设置接地系统，接地电阻W4Q。本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在以上。三、系统接地方式利用电气接地网作为接地网，即与电气接地网共地；设系统专用独立的接地网；设专用接地网，经接地线、再接至电气接地网。由于第三种接地方式与第二种接地方式有较多相同处，过去，计算机或系统曾经较多的采用过专用的接地网。但这种接地方式存在的缺点是：占地面积太大，投资高，电缆及接地网钢材耗量大，距厂房有相当的距离因不易在厂房内找到合适的位置），管理、维护、测量及查找接地极和接地线不方便，且效果不甚良好。根据实际运行表明，设置专用的接地网是既困难又不安全的。7I四、对公共接地极（网）的要当厂区电气接地网对地分布电阻W4Q时，可将厂区电气接地网当着系统的公共接地极（网）。当厂区电气接地网接地电阻较大或杂乱时，应独立设置接地系统，即为系统的公共接地极（网）。没有本安地接入的公共接地极（网）的对地分布电阻小于4Q；有本安地的小于Q。接地总干线的线路阻抗小于Q。4接地极周围米内无避雷地的接入点，米内无以上的高低压用电设备外壳的接入点。当现场无法满足该条件时，防雷保护地通过避雷器冲击波抑制器与公共接地极的主干线相连。电焊地切勿与公共接地极及其接地网搭接在一起，二者应距离米以上。五、系统的接地原则、系统设置的接地装置操作台、打印台、服务器柜：设有保护地螺钉。继电器柜、柜、配电柜：设有保护地螺钉。的机柜：设有屏蔽接地汇流排，保护地螺钉，系统地地悬浮。4仪表柜、手操盘台：设有屏蔽地接地汇流排，保护地螺钉。安全栅柜：设有屏蔽地接地汇流排，本安地接地汇流排，保护地螺钉。、信号屏蔽及其接地根据有关技术规定要求，计算机或系统信号电缆的屏蔽层不得浮空，必须接地，其接地方式应符合下列规定：当信号源浮空时，屏蔽层应在计算机侧接地；当信号源接地时，屏蔽层应在信号源侧接地；当放大器浮空时，屏蔽层的一端与屏蔽罩相连，另一端宜接共模地当信号源接地时，接信号地。当信号源浮空时接现场地；当屏蔽电缆途经接线盒分断或合并时，应在接线盒内将其两端电缆的屏蔽层连接。六、系统接地降低土壤电阻率的方法改变接地体周围的土壤结构。在接地体周围的土壤〜范围内，掺入不容于水的、有良好吸水性的物质，如木炭、焦碳煤渣或矿渣等，该法可使土壤电阻率降低到原来的〜。用食盐、木炭降低土壤电阻率用食盐、木炭分层夯实。木炭和细掺匀为一层，约〜厚，再铺〜的食盐，共〜层。铺好后打入接地体。此法可使电阻率降至原来的...
