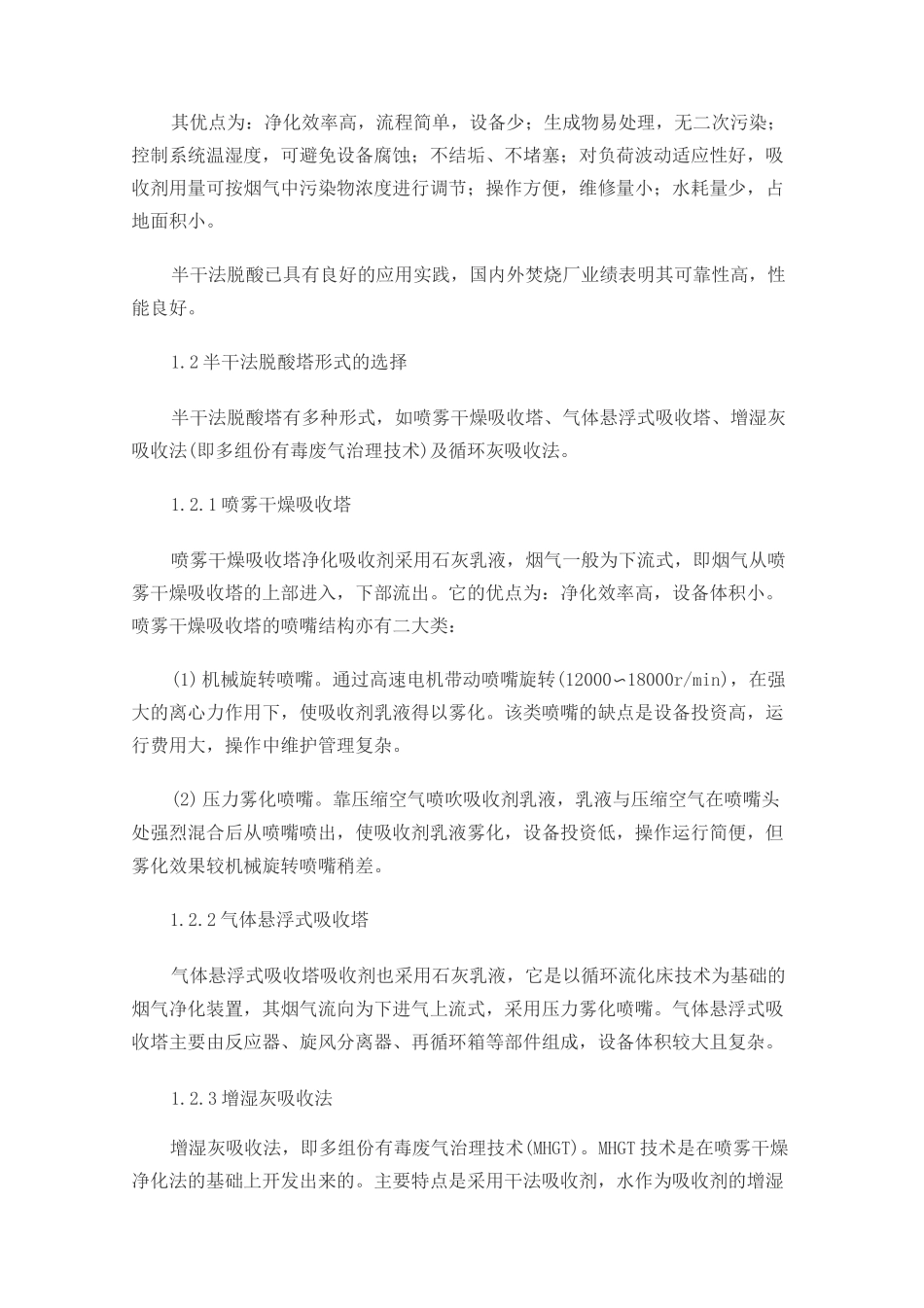

垃圾焚烧发电厂烟气净化技术方案垃圾焚烧发电厂中烟气净化系统的建设是一次性投资和持续性运行投入均较高的环保项目，约占整个垃圾发电厂工程造价的1/3。因此，如何结合资源条件，科学合理地选择切合实际的烟气净化技术十分重要。只有选择合适的烟气净化技术，才能用最小的投资达到《生活垃圾焚烧污染控制标准》GB18485-2001中规定的要求，达到保护环境的目的，从而提高电厂的经济效益和社会效益。1、几种工艺的比较目前，国内外垃圾焚烧行业的烟气净化工艺有多种方案，主要为脱酸系统和除尘系统的不同组合。1.1脱酸系统比较垃圾焚烧中产生的酸性气体有HCl、SO等，脱除酸性气体的方法概括起来2可分湿法、半干法、干法三种。它们对HCl的去除效率分别为98%、90%、80%，对SO的去除效率分别为95%、80%〜90%、75%，对吸收剂消耗过量系数为21、2、3。显然，湿式洗涤法对酸性气体的去除效果较好。但由于湿式洗涤法存在污水处理问题，其系统的投资费用约为半干法系统的1.75倍，同时其操作和维修费用也相应增加。干式脱酸法投资与半干法接近，但对酸性气体的去除效果较差。半干法最大的特点是充分利用烟气中的余热，使吸收剂中的水分蒸发，净化反应产物以干态固体的形式排出，避免了湿法净化技术的缺点。其净化过程是将烟气从较高温度降到设定温度，并喷入碱性吸收剂，使之与烟气中的酸性气体反应，且同时得到干燥的盐类产物，再用除尘器加以回收。将碱性吸收剂与烟气中的酸性气体进行充分的传质传热，不但提高了效率，同时也可将反应生成物得到干燥，最终得到易处理的干粉状生成物。半干法工艺较成熟，设备简单，一次性投资较低。其优点为：净化效率高，流程简单，设备少；生成物易处理，无二次污染；控制系统温湿度，可避免设备腐蚀；不结垢、不堵塞；对负荷波动适应性好，吸收剂用量可按烟气中污染物浓度进行调节；操作方便，维修量小；水耗量少，占地面积小。半干法脱酸已具有良好的应用实践，国内外焚烧厂业绩表明其可靠性高，性能良好。1.2半干法脱酸塔形式的选择半干法脱酸塔有多种形式，如喷雾干燥吸收塔、气体悬浮式吸收塔、增湿灰吸收法(即多组份有毒废气治理技术)及循环灰吸收法。1.2.1喷雾干燥吸收塔喷雾干燥吸收塔净化吸收剂采用石灰乳液，烟气一般为下流式，即烟气从喷雾干燥吸收塔的上部进入，下部流出。它的优点为：净化效率高，设备体积小。喷雾干燥吸收塔的喷嘴结构亦有二大类：(1)机械旋转喷嘴。通过高速电机带动喷嘴旋转(12000〜18000r/min)，在强大的离心力作用下，使吸收剂乳液得以雾化。该类喷嘴的缺点是设备投资高，运行费用大，操作中维护管理复杂。(2)压力雾化喷嘴。靠压缩空气喷吹吸收剂乳液，乳液与压缩空气在喷嘴头处强烈混合后从喷嘴喷出，使吸收剂乳液雾化，设备投资低，操作运行简便，但雾化效果较机械旋转喷嘴稍差。1.2.2气体悬浮式吸收塔气体悬浮式吸收塔吸收剂也采用石灰乳液，它是以循环流化床技术为基础的烟气净化装置，其烟气流向为下进气上流式，采用压力雾化喷嘴。气体悬浮式吸收塔主要由反应器、旋风分离器、再循环箱等部件组成，设备体积较大且复杂。1.2.3增湿灰吸收法增湿灰吸收法，即多组份有毒废气治理技术(MHGT)。MHGT技术是在喷雾干燥净化法的基础上开发出来的。主要特点是采用干法吸收剂，水作为吸收剂的增湿用水，使吸收剂的含湿量从2%增湿到5%,以提高吸收剂的活性。同时将大量循环灰进入脱酸反应器，提高吸收剂的利用率，采用高倍率密相循环能有效防止吸收塔内壁结垢。它较原始干法的净化效率高，又无湿法水的二次污染，同时免去了喷雾干燥净化法吸收剂溶液的制备和喷雾过程。全套系统设备简单，操作灵活，脱硫率高、耗水量少，一次性投资较低，操作方便，维修量小，占地面积少。而且工作过程清洁，无废水产生，生成物易于处理。1.2.4循环灰吸收法循环灰吸收法是采用烟气进口段喷水增湿，强化吸收剂活性的烟气脱硫工艺。来自焚烧炉的烟气由底部进入烟气吸收塔，水由烟气吸收塔下部的双流体雾化喷嘴喷入烟气吸收塔，新鲜消石灰和大量的循环灰由流化风机流化后送入吸收塔，它们以很高的传质速率在烟气吸收塔中与烟气和水充分混合，并与烟气...
