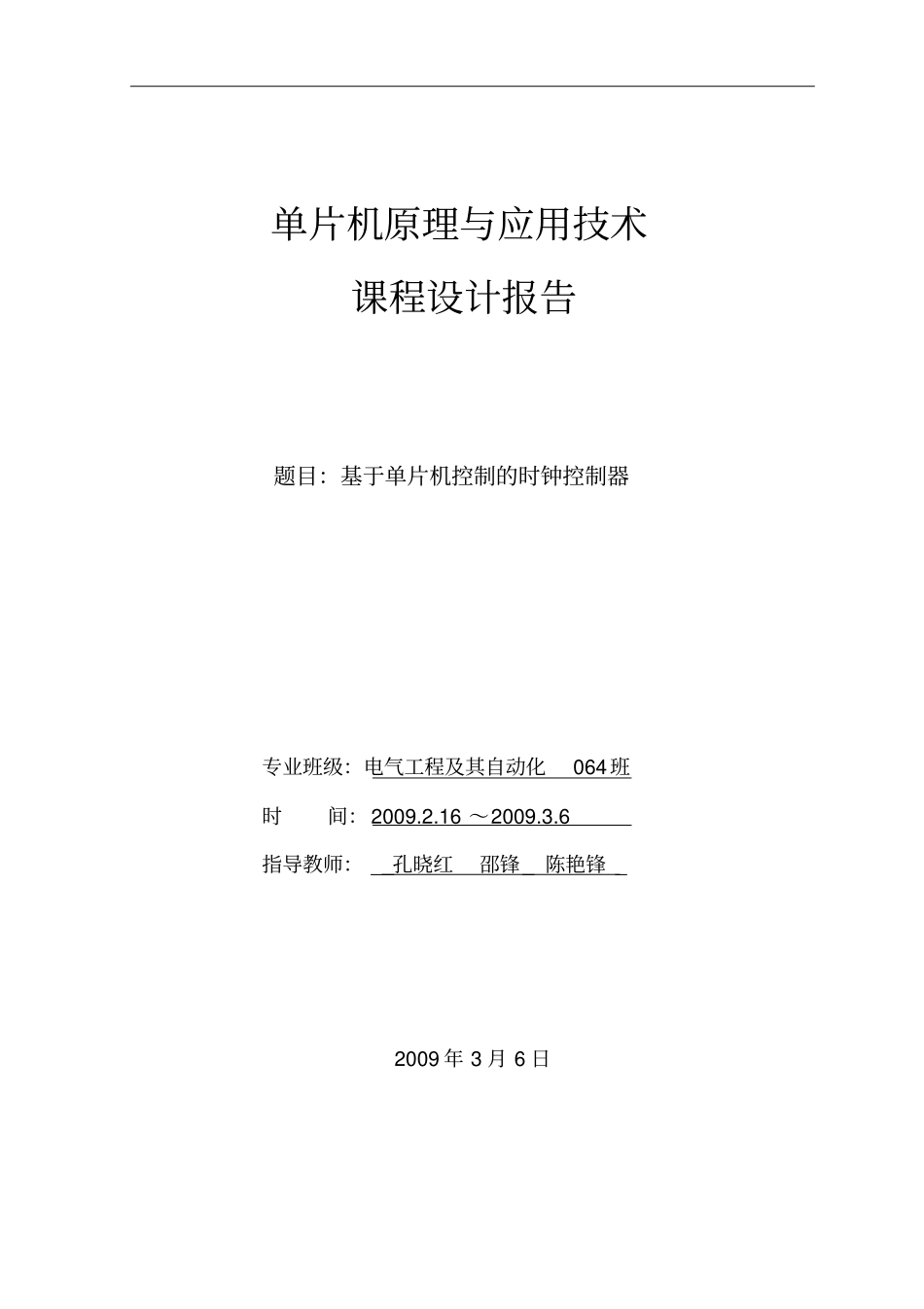

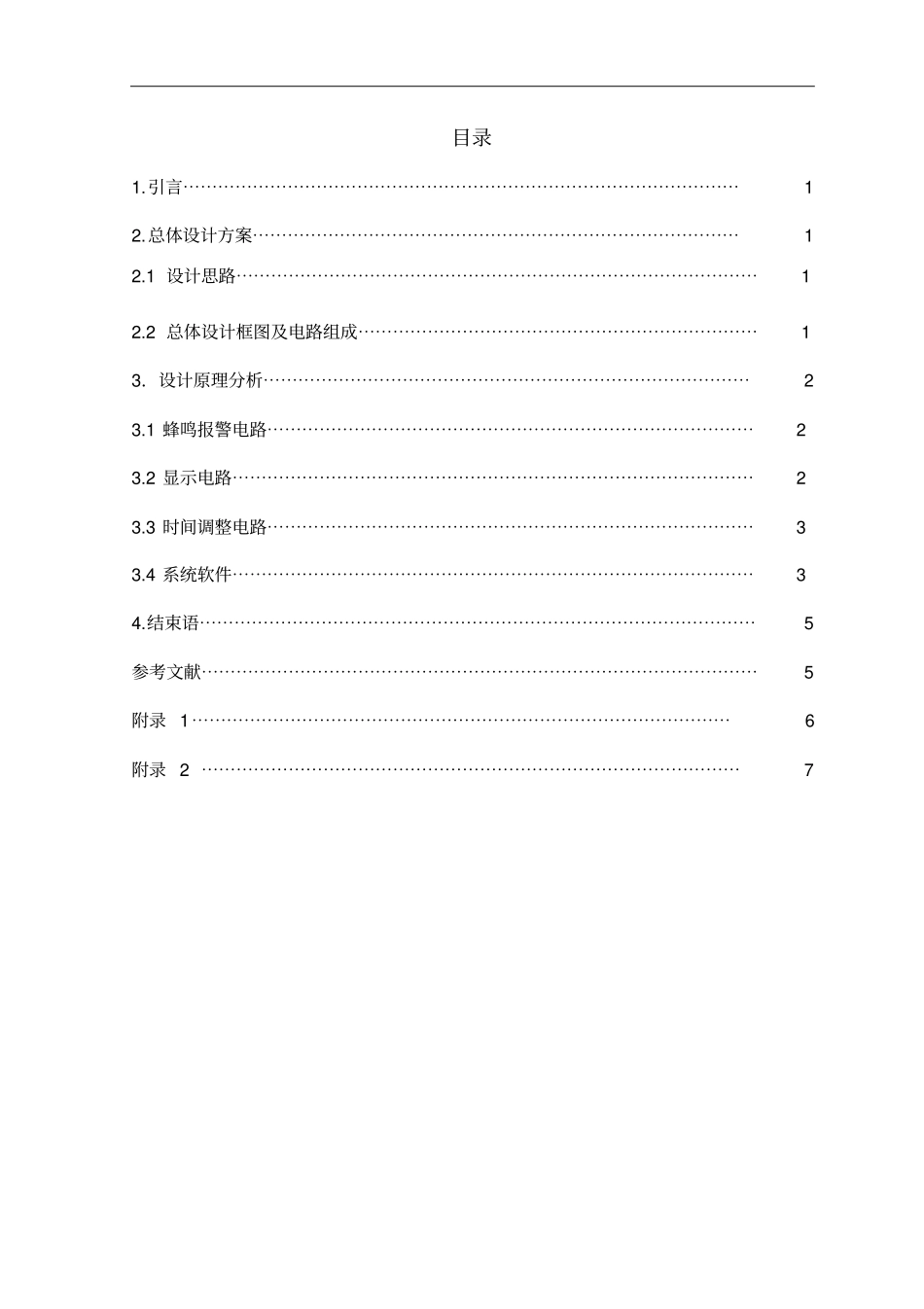

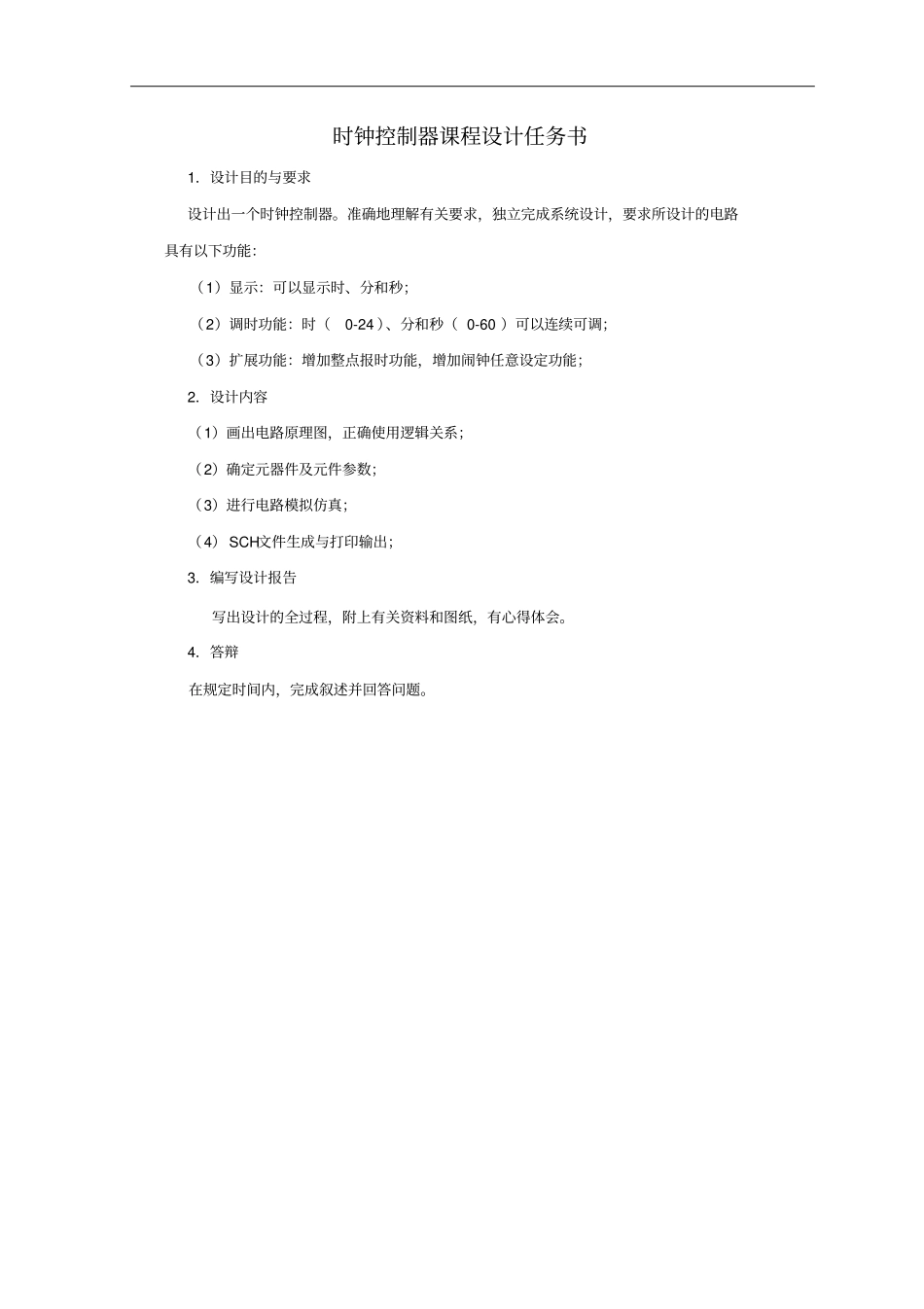

单片机原理与应用技术课程设计报告题目：基于单片机控制的时钟控制器专业班级：电气工程及其自动化064班时间：2009.2.16～2009.3.6指导教师：__孔晓红邵锋_陈艳锋_2009年3月6日时钟控制器课程设计任务书1．设计目的与要求设计出一个时钟控制器。准确地理解有关要求，独立完成系统设计，要求所设计的电路具有以下功能：（1）显示：可以显示时、分和秒；（2）调时功能：时（0-24）、分和秒（0-60）可以连续可调；（3）扩展功能：增加整点报时功能，增加闹钟任意设定功能；2．设计内容（1）画出电路原理图，正确使用逻辑关系；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）SCH文件生成与打印输出；3．编写设计报告写出设计的全过程，附上有关资料和图纸，有心得体会。4．答辩在规定时间内，完成叙述并回答问题。目录1.引言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12.总体设计方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12.1设计思路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12.2总体设计框图及电路组成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13．设计原理分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.1蜂鸣报警电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.2显示电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.3时间调整电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33.4系统软件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34.结束语⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5附录1⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6附录2⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯72基于单片机控制的时钟控制器电气064梁成才摘要：本设计多功能数字钟是以AT89S51单片机为核心控制器构成的电子时钟，数字电子钟是采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。由于数字集成电路的发展和石英振荡的广泛应用，使得数字钟的精度、稳定度远远超过了老式机械钟表。在数字显示方面目前已有集成的计数、译码电路，它可以直接驱动数码显示器件还可以直接采用CMOS-LED光点组合器件，构成模块式石英晶体数字钟。这些电路装置十分小巧，安装使用也方便。关键词：AT89S51数码管时钟74LS1641引言数字钟是采用数字电路实现对时,分,秒.数字显示的计时装置,广泛用于个人家庭,车站,码头办公室等公共场所,成为人们日常生活中不可少的必需品,由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得数字钟的精度,远远超过老式钟表,钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。因此，研究数字钟及扩大其应用，有着非常现实的意义。2总体设计方案2.1设计思路本电路采用89S51为核心的时钟控制电路，由于单片机简单可靠，便于用户使用，所以采用单片机控制时钟，其控制电路共有六部分组成，单片机是其核心部件，要完成整点报时需要报警电路。对当前的时间修改需要对按键的操作，所以还需要按键电路，单片机将其信号输出应该反映在显示电路中，应采用六位数码管构成的显示电路。电路中还应该具有复位电路。其设计思路有多种，其输出可以采用动态显示和静态显示两种方式，采用动态方式的电路比较复杂，采用静态方式输出可采用单片机串行口输出，电路相对较简单。该电路应该具有任意时间可调的功能，所以外围采用开关按键来实现。在软件设计方面，应完成时钟控制电路的各项要求整个系统工作时，秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，将标准秒信号送入“秒计数器”，“秒计数器”采用60进制计数器，每累计...
