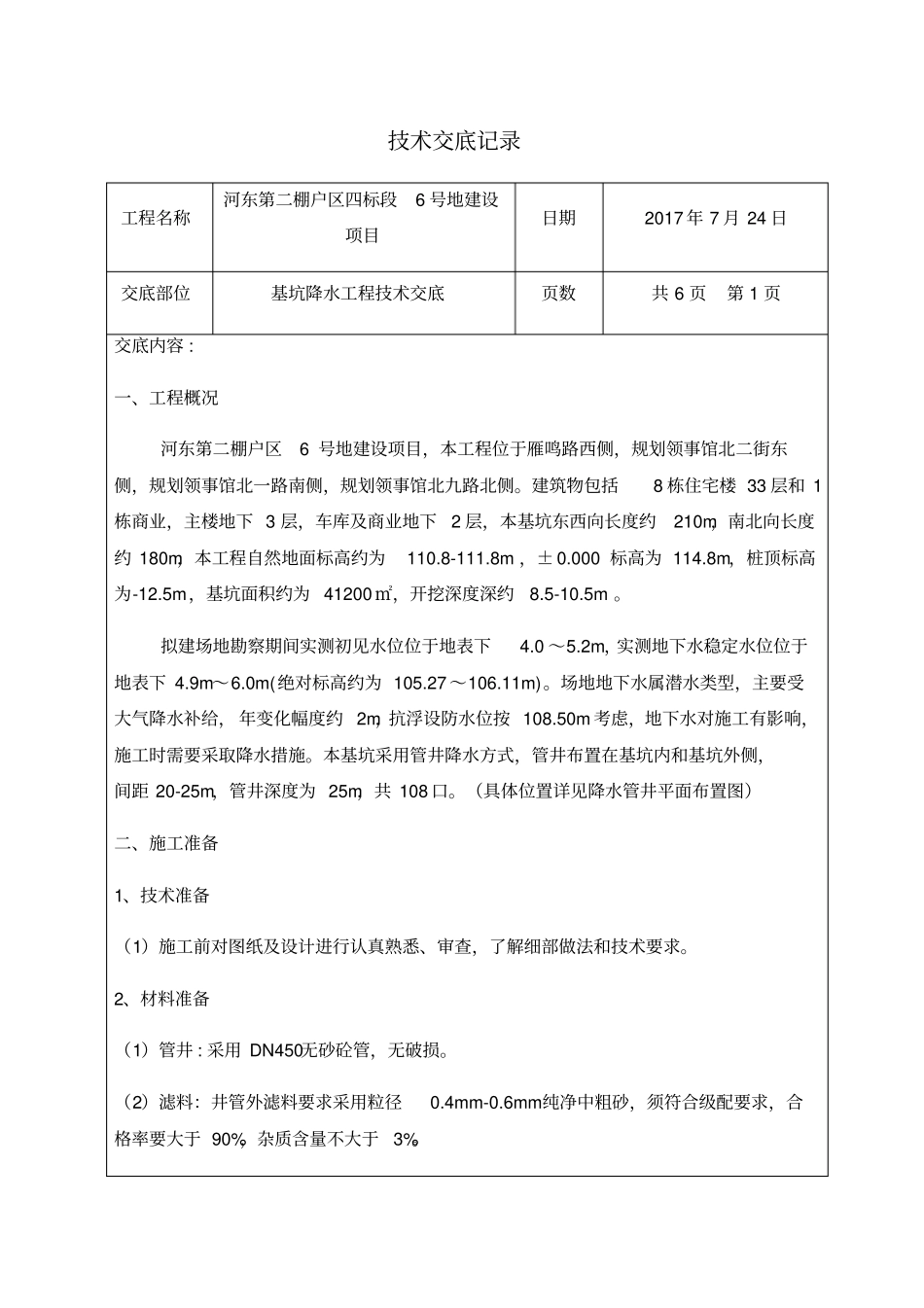

技术交底记录工程名称河东第二棚户区四标段6号地建设项目日期2017年7月24日交底部位基坑降水工程技术交底页数共6页第1页交底内容:一、工程概况河东第二棚户区6号地建设项目，本工程位于雁鸣路西侧，规划领事馆北二街东侧，规划领事馆北一路南侧，规划领事馆北九路北侧。建筑物包括8栋住宅楼33层和1栋商业，主楼地下3层，车库及商业地下2层，本基坑东西向长度约210m，南北向长度约180m，本工程自然地面标高约为110.8-111.8m，±0.000标高为114.8m，桩顶标高为-12.5m，基坑面积约为41200㎡，开挖深度深约8.5-10.5m。拟建场地勘察期间实测初见水位位于地表下4.0～5.2m，实测地下水稳定水位位于地表下4.9m～6.0m(绝对标高约为105.27～106.11m)。场地地下水属潜水类型，主要受大气降水补给，年变化幅度约2m，抗浮设防水位按108.50m考虑，地下水对施工有影响，施工时需要采取降水措施。本基坑采用管井降水方式，管井布置在基坑内和基坑外侧，间距20-25m，管井深度为25m，共108口。（具体位置详见降水管井平面布置图）二、施工准备1、技术准备（1）施工前对图纸及设计进行认真熟悉、审查，了解细部做法和技术要求。2、材料准备（1）管井:采用DN450无砂砼管，无破损。（2）滤料：井管外滤料要求采用粒径0.4mm-0.6mm纯净中粗砂，须符合级配要求，合格率要大于90%，杂质含量不大于3%。（3）排水管：采用PE（PVC）双壁波纹管作为排水主管路，排水管直径400mm。（4）配套材料：80-100目滤网、密目网等。3、主要机具准备反循环钻机、空压机、潜水泵、污水泵、切割机、热熔机、挖掘机、小推车等4、作业条件（1）按设计要求和井位平面图测量布设井位并测地面标高。（2）第一步土方开挖完成，无障碍物。（3）管井施工前应对照结构施工图，避开桩位、塔吊基础、后浇带。（4）基坑内排水设独立排水系统，沿基坑底四周环形布置，采用砖砌截水沟，根据实际情况设置集水井。三、施工工艺1、工艺流程测量放点钻井就位→调整钻孔至设计孔深下井管→填滤料洗井→封井水泵安装→试抽水。2、操作工艺（1）井位放样：按设计要求和井位平面图布设井位并测地面标高，井位遇有地下障碍物需进行破碎，当因障碍物影响而偏差过大时，应与设计人员协商。管井定位由专业测量人员进行，井位应设置显着标志，必要时采用钢钎打入地面下30cm，并灌入石灰粉，定位完毕请监理组织验收。（2）挖泥浆池：设置泥浆池，泥浆池尺寸约为3.0m×3.0m×1.0m，周围泥浆池选位时顾及多井使用，减小对现场环境污染。井口与泥浆池之间人工挖回流水沟。泥浆池四周用架子管搭设封闭围挡，高度不小于1.5m，并用标准密目网封闭。（3）成孔：管井采用反循环钻机成孔，现场造泥浆护壁。井径600mm，井孔应保持圆正垂直，孔深与设计孔深误差小于500mm。（4）换浆：井管下入前应注入清水置换泥浆，并用水泵或捞砂管抽出沉淀，使孔内泥浆密度保持在1.05～1.10g/cm3。（5）吊放井管：井管采用无砂混凝土管，在混凝土预制托底上放置井管，在地底部中间设导中器，四周拴8号铁丝，缓缓下放，当管口与井口相差200mm时，接上节井管，接头处用玻璃丝布粘贴，以免挤入泥砂淤塞井管，竖向用2～4条30mm宽的竹条通长固定井管。为防止上下节井管错位，在下管前将井管立直。吊放井管要垂直，并保持在井孔中心，为防止雨水泥砂或异物流入井中，井管要高出地面200mm，井口加盖。（6）填滤料：井管下入后立即填入滤料滤料沿井孔四周均匀填入，保持连续，将泥浆挤出井孔。填滤料时，及时测量滤料填入高度，当填入量与理论计算量不一致时，及时查找原因。不得用装载机直接填料，应使用人工推车运送滤料，并应用铁锹下料，以防不均匀或冲击井壁。洗井后，如滤料下沉量过大，应补填至井口下1.0m处，然后粘土封填。滤料须符合级配要求，合格率要大于90%，杂质含量不大于3%。（7）洗井：成井后，借助空压机清除孔内泥浆，至井内完全出清水为止，再用污水泵反复进行恢复性抽洗，抽洗次数不得少于3次。洗井应在成井后及时进行，以免时间过长，护壁泥浆封死井壁，影响渗水效果。洗井应直至过滤器及滤料畅通，降水期间（正常降水），含砂量不大于1/10000。洗井后可进行试验性抽...
