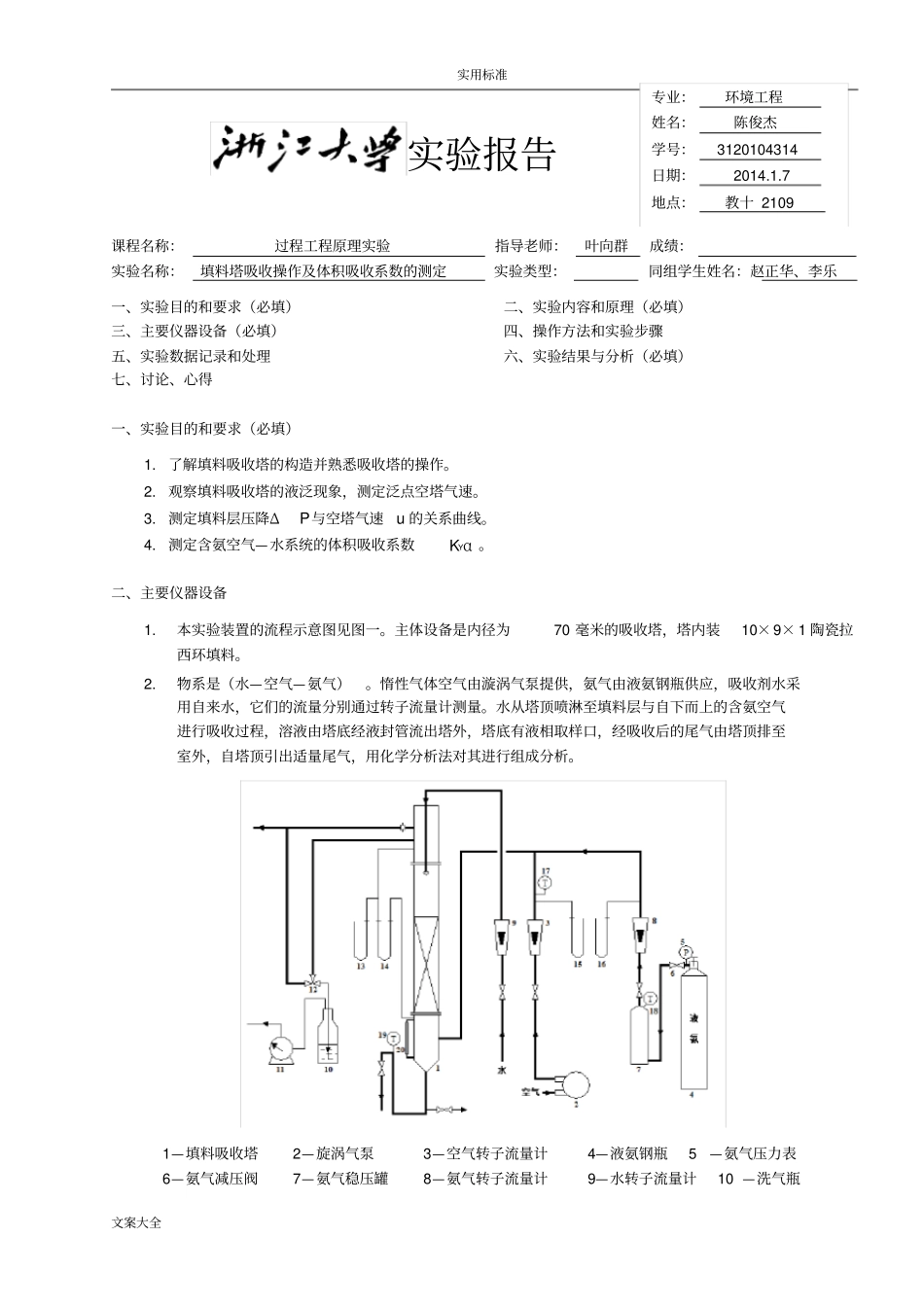

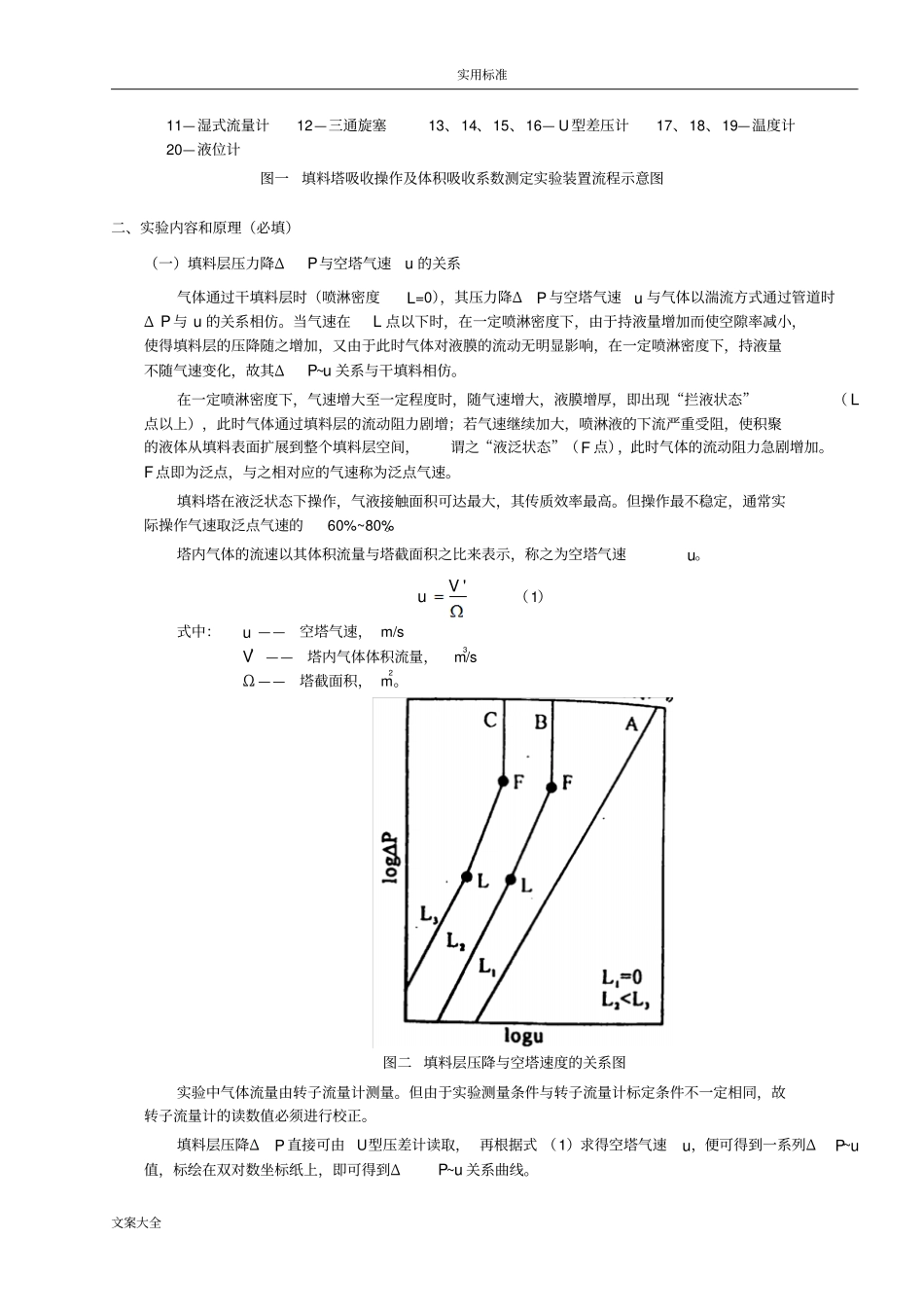

实用标准文案大全实验报告课程名称：过程工程原理实验指导老师：叶向群成绩：实验名称：填料塔吸收操作及体积吸收系数的测定实验类型：同组学生姓名：赵正华、李乐一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求（必填）1.了解填料吸收塔的构造并熟悉吸收塔的操作。2.观察填料吸收塔的液泛现象，测定泛点空塔气速。3.测定填料层压降ΔP与空塔气速u的关系曲线。4.测定含氨空气—水系统的体积吸收系数KYα。二、主要仪器设备1.本实验装置的流程示意图见图一。主体设备是内径为70毫米的吸收塔，塔内装10×9×1陶瓷拉西环填料。2.物系是（水—空气—氨气）。惰性气体空气由漩涡气泵提供，氨气由液氨钢瓶供应，吸收剂水采用自来水，它们的流量分别通过转子流量计测量。水从塔顶喷淋至填料层与自下而上的含氨空气进行吸收过程，溶液由塔底经液封管流出塔外，塔底有液相取样口，经吸收后的尾气由塔顶排至室外，自塔顶引出适量尾气，用化学分析法对其进行组成分析。1—填料吸收塔2—旋涡气泵3—空气转子流量计4—液氨钢瓶5—氨气压力表6—氨气减压阀7—氨气稳压罐8—氨气转子流量计9—水转子流量计10—洗气瓶专业：环境工程姓名：陈俊杰学号：3120104314日期：2014.1.7地点：教十2109实用标准文案大全11—湿式流量计12—三通旋塞13、14、15、16—U型差压计17、18、19—温度计20—液位计图一填料塔吸收操作及体积吸收系数测定实验装置流程示意图二、实验内容和原理（必填）（一）填料层压力降ΔP与空塔气速u的关系气体通过干填料层时（喷淋密度L=0），其压力降ΔP与空塔气速u与气体以湍流方式通过管道时ΔP与u的关系相仿。当气速在L点以下时，在一定喷淋密度下，由于持液量增加而使空隙率减小，使得填料层的压降随之增加，又由于此时气体对液膜的流动无明显影响，在一定喷淋密度下，持液量不随气速变化，故其ΔP~u关系与干填料相仿。在一定喷淋密度下，气速增大至一定程度时，随气速增大，液膜增厚，即出现“拦液状态”（L点以上），此时气体通过填料层的流动阻力剧增；若气速继续加大，喷淋液的下流严重受阻，使积聚的液体从填料表面扩展到整个填料层空间，谓之“液泛状态”（F点），此时气体的流动阻力急剧增加。F点即为泛点，与之相对应的气速称为泛点气速。填料塔在液泛状态下操作，气液接触面积可达最大，其传质效率最高。但操作最不稳定，通常实际操作气速取泛点气速的60%~80%。塔内气体的流速以其体积流量与塔截面积之比来表示，称之为空塔气速u。'Vu（1）式中：u——空塔气速，m/sV’——塔内气体体积流量，m3/sΩ——塔截面积，m2。图二填料层压降与空塔速度的关系图实验中气体流量由转子流量计测量。但由于实验测量条件与转子流量计标定条件不一定相同，故转子流量计的读数值必须进行校正。填料层压降ΔP直接可由U型压差计读取，再根据式（1）求得空塔气速u，便可得到一系列ΔP~u值，标绘在双对数坐标纸上，即可得到ΔP~u关系曲线。实用标准文案大全（二）体积吸收系数KYα的测定1.相平衡常数m对相平衡关系遵循亨利定律的物系（一般指低浓度气体），气液平衡关系式为：mxy*（2）相平衡常数m与系统总压P和亨利系数E的关系如下：PEm（3）式中：E——亨利系数，Pa；P——系统总压（实验中取塔内平均压力），Pa。亨利系数E与温度T的关系为：TE/1922468.11lg（4）式中：T——液相温度（实验中取塔底液相温度），K。根据实验中所测的塔顶表压及塔顶塔底压差ΔP，即可求得塔内平均压力P。根据实验中所测的塔底液相温度T，利用式（3）、（4）便可求得相平衡常数m。2.体积吸收系数KYα体积吸收系数KYα是反映填料吸收塔性能的主要参数之一，其值也是设计填料塔的重要依据。本实验中属于低浓度气体吸收，近似取Y≈y，X≈x。吸收速率方程式为：mYAYhaKG则mAYYhGaK（5）式中：KYα——气相体积吸收系数，kmol/m3·h；α——单位体积填料层所提供的有效接触面积，m2/m3；GA——单位时间内NH3的吸收量，kmol/h；Ω——塔截面积，m2；h——填料层高度，...
