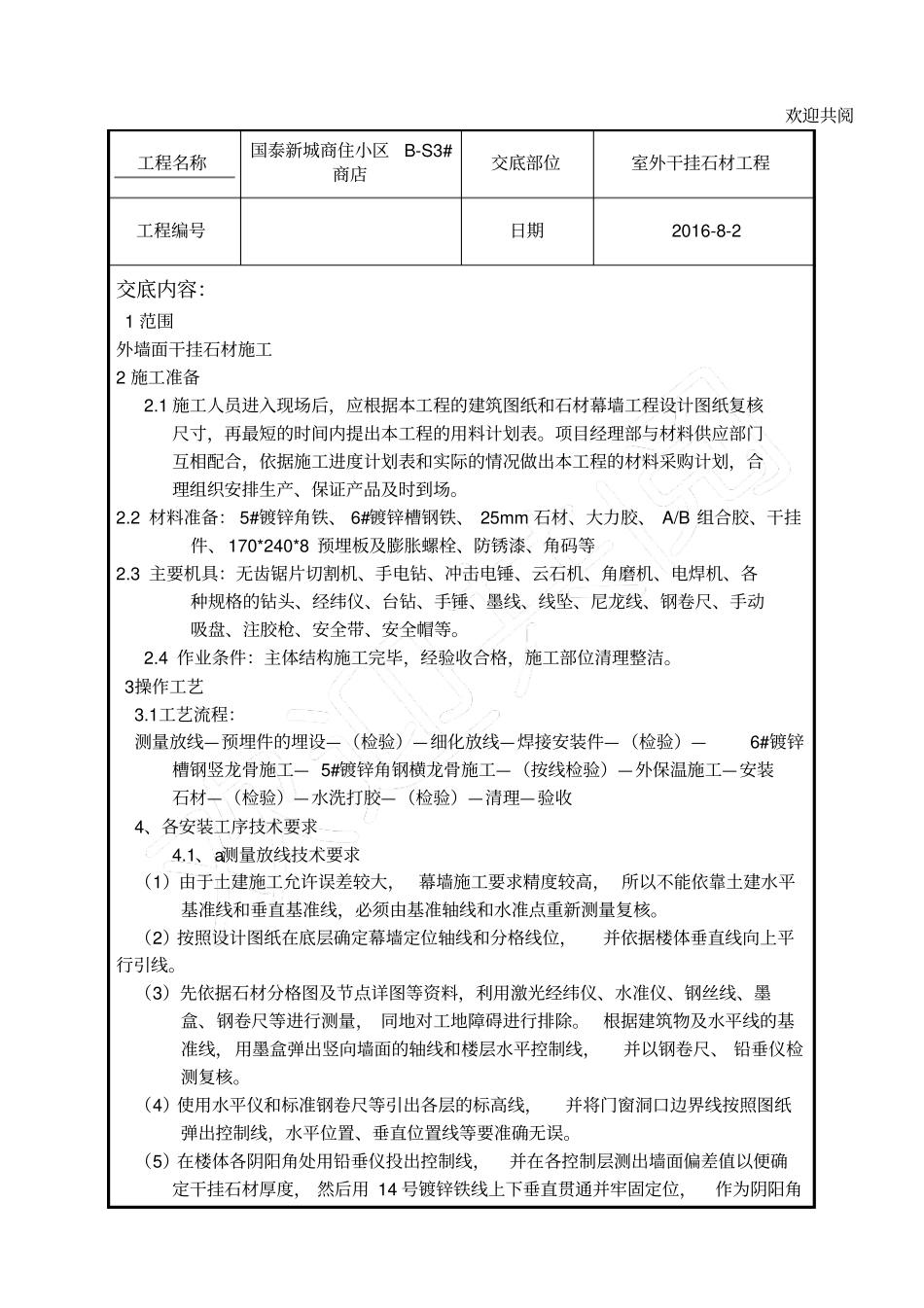

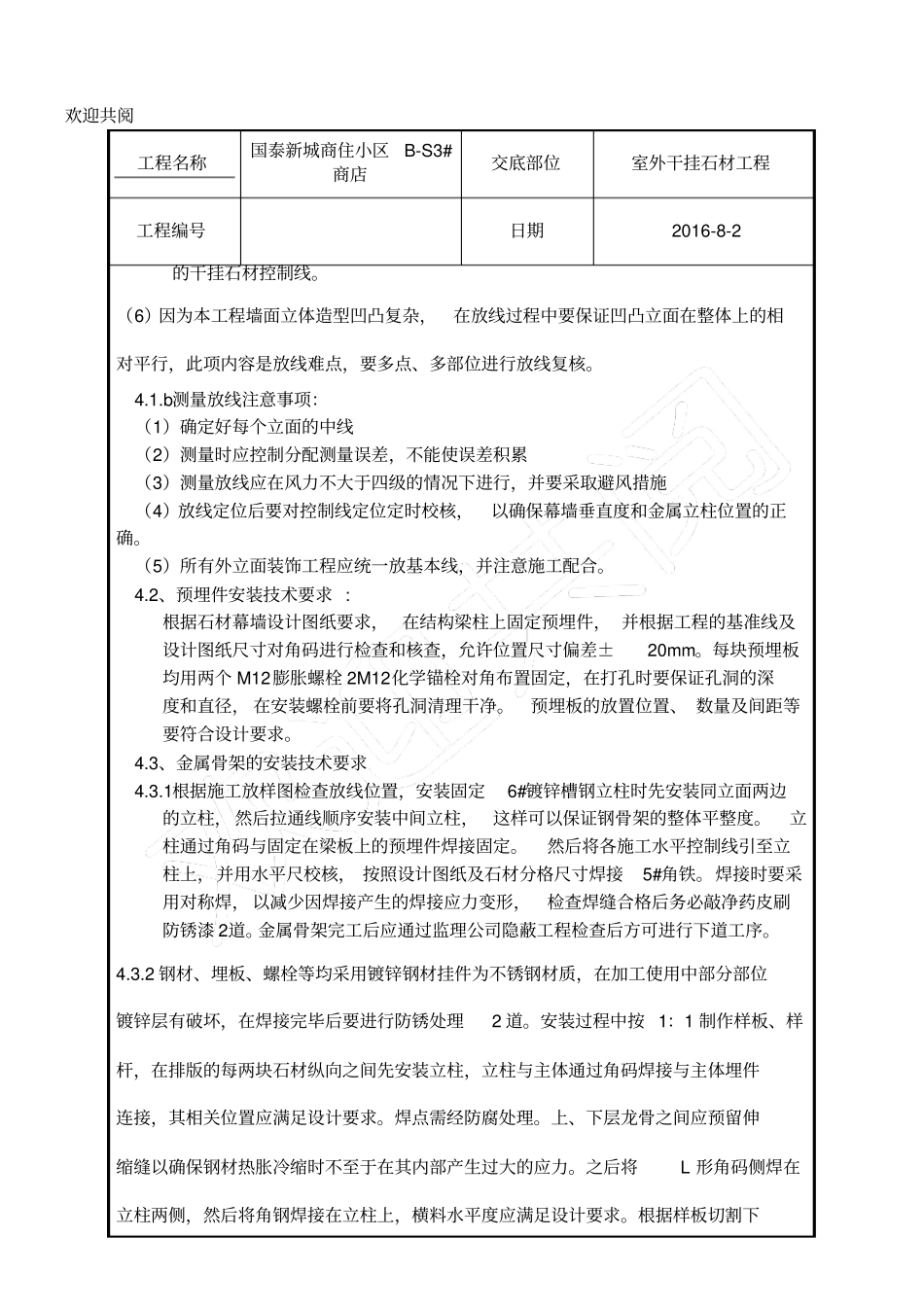

欢迎共阅工程名称国泰新城商住小区B-S3#商店交底部位室外干挂石材工程工程编号日期2016-8-2交底内容：1范围外墙面干挂石材施工2施工准备2.1施工人员进入现场后，应根据本工程的建筑图纸和石材幕墙工程设计图纸复核尺寸，再最短的时间内提出本工程的用料计划表。项目经理部与材料供应部门互相配合，依据施工进度计划表和实际的情况做出本工程的材料采购计划，合理组织安排生产、保证产品及时到场。2.2材料准备：5#镀锌角铁、6#镀锌槽钢铁、25mm石材、大力胶、A/B组合胶、干挂件、170*240*8预埋板及膨胀螺栓、防锈漆、角码等2.3主要机具：无齿锯片切割机、手电钻、冲击电锤、云石机、角磨机、电焊机、各种规格的钻头、经纬仪、台钻、手锤、墨线、线坠、尼龙线、钢卷尺、手动吸盘、注胶枪、安全带、安全帽等。2.4作业条件：主体结构施工完毕，经验收合格，施工部位清理整洁。3操作工艺3.1工艺流程：测量放线—预埋件的埋设—（检验）—细化放线—焊接安装件—（检验）—6#镀锌槽钢竖龙骨施工—5#镀锌角钢横龙骨施工—（按线检验）—外保温施工—安装石材—（检验）—水洗打胶—（检验）—清理—验收4、各安装工序技术要求4.1、a测量放线技术要求（1）由于土建施工允许误差较大，幕墙施工要求精度较高，所以不能依靠土建水平基准线和垂直基准线，必须由基准轴线和水准点重新测量复核。（2）按照设计图纸在底层确定幕墙定位轴线和分格线位，并依据楼体垂直线向上平行引线。（3）先依据石材分格图及节点详图等资料，利用激光经纬仪、水准仪、钢丝线、墨盒、钢卷尺等进行测量，同地对工地障碍进行排除。根据建筑物及水平线的基准线，用墨盒弹出竖向墙面的轴线和楼层水平控制线，并以钢卷尺、铅垂仪检测复核。（4）使用水平仪和标准钢卷尺等引出各层的标高线，并将门窗洞口边界线按照图纸弹出控制线，水平位置、垂直位置线等要准确无误。（5）在楼体各阴阳角处用铅垂仪投出控制线，并在各控制层测出墙面偏差值以便确定干挂石材厚度，然后用14号镀锌铁线上下垂直贯通并牢固定位，作为阴阳角欢迎共阅工程名称国泰新城商住小区B-S3#商店交底部位室外干挂石材工程工程编号日期2016-8-2的干挂石材控制线。（6）因为本工程墙面立体造型凹凸复杂，在放线过程中要保证凹凸立面在整体上的相对平行，此项内容是放线难点，要多点、多部位进行放线复核。4.1.b测量放线注意事项：（1）确定好每个立面的中线（2）测量时应控制分配测量误差，不能使误差积累（3）测量放线应在风力不大于四级的情况下进行，并要采取避风措施（4）放线定位后要对控制线定位定时校核，以确保幕墙垂直度和金属立柱位置的正确。（5）所有外立面装饰工程应统一放基本线，并注意施工配合。4.2、预埋件安装技术要求:根据石材幕墙设计图纸要求，在结构梁柱上固定预埋件，并根据工程的基准线及设计图纸尺寸对角码进行检查和核查，允许位置尺寸偏差±20mm。每块预埋板均用两个M12膨胀螺栓2M12化学锚栓对角布置固定，在打孔时要保证孔洞的深度和直径，在安装螺栓前要将孔洞清理干净。预埋板的放置位置、数量及间距等要符合设计要求。4.3、金属骨架的安装技术要求4.3.1根据施工放样图检查放线位置，安装固定6#镀锌槽钢立柱时先安装同立面两边的立柱，然后拉通线顺序安装中间立柱，这样可以保证钢骨架的整体平整度。立柱通过角码与固定在梁板上的预埋件焊接固定。然后将各施工水平控制线引至立柱上，并用水平尺校核，按照设计图纸及石材分格尺寸焊接5#角铁。焊接时要采用对称焊，以减少因焊接产生的焊接应力变形，检查焊缝合格后务必敲净药皮刷防锈漆2道。金属骨架完工后应通过监理公司隐蔽工程检查后方可进行下道工序。4.3.2钢材、埋板、螺栓等均采用镀锌钢材挂件为不锈钢材质，在加工使用中部分部位镀锌层有破坏，在焊接完毕后要进行防锈处理2道。安装过程中按1：1制作样板、样杆，在排版的每两块石材纵向之间先安装立柱，立柱与主体通过角码焊接与主体埋件连接，其相关位置应满足设计要求。焊点需经防腐处理。上、下层龙骨之间应预留伸缩缝以确保钢材热胀冷缩时不至于在其内部产生过大的应力。之后将L形角码侧焊在立柱两侧，然后将角钢...
