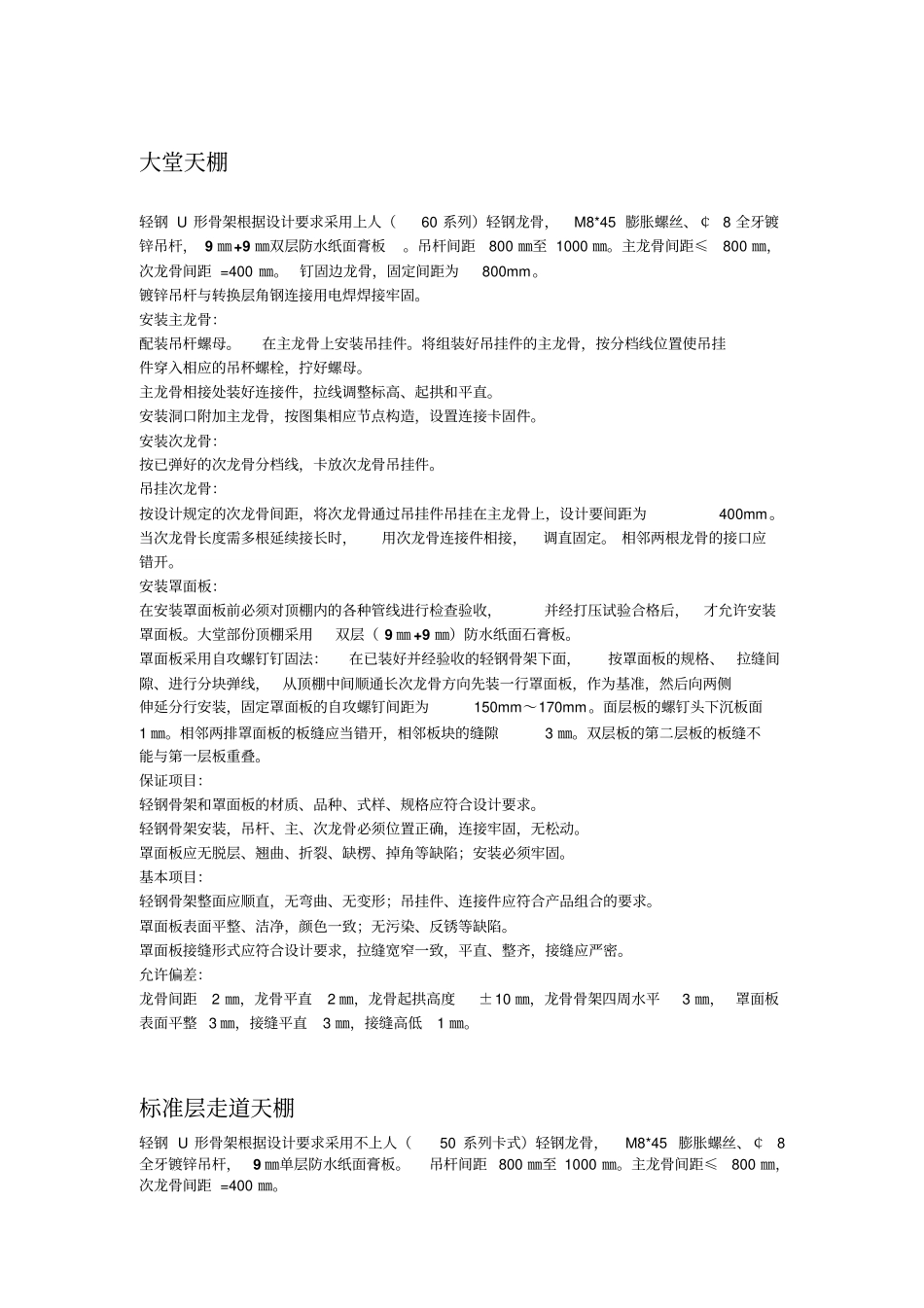

大堂天棚技术交底资料_第1页
1/12
大堂天棚技术交底资料_第2页
2/12
大堂天棚技术交底资料_第3页
3/12
大堂天棚轻钢U形骨架根据设计要求采用上人(60系列)轻钢龙骨,M8*45膨胀螺丝、¢8全牙镀锌吊杆,9㎜+9㎜双层防水纸面膏板。吊杆间距800㎜至1000㎜。主龙骨间距≤800㎜,次龙骨间距=400㎜。钉固边龙骨,固定间距为800mm。镀锌吊杆与转换层角钢连接用电焊焊接牢固。安装主龙骨:配装吊杆螺母。在主龙骨上安装吊挂件。将组装好吊挂件的主龙骨,按分档线位置使吊挂件穿入相应的吊杯螺栓,拧好螺母。主龙骨相接处装好连接件,拉线调整标高、起拱和平直。安装洞口附加主龙骨,按图集相应节点构造,设置连接卡固件。安装次龙骨:按已弹好的次龙骨分档线,卡放次龙骨吊挂件。吊挂次龙骨:按设计规定的次龙骨间距,将次龙骨通过吊挂件吊挂在主龙骨上,设计要间距为400mm。当次龙骨长度需多根延续接长时,用次龙骨连接件相接,调直固定。相邻两根龙骨的接口应错开。安装罩面板:在安装罩面板前必须对顶棚内的各种管线进行检查验收,并经打压试验合格后,才允许安装罩面板。大堂部份顶棚采用双层(9㎜+9㎜)防水纸面石膏板。罩面板采用自攻螺钉钉固法:在已装好并经验收的轻钢骨架下面,按罩面板的规格、拉缝间隙、进行分块弹线,从顶棚中间顺通长次龙骨方向先装一行罩面板,作为基准,然后向两侧伸延分行安装,固定罩面板的自攻螺钉间距为150mm~170mm。面层板的螺钉头下沉板面1㎜。相邻两排罩面板的板缝应当错开,相邻板块的缝隙3㎜。双层板的第二层板的板缝不能与第一层板重叠。保证项目:轻钢骨架和罩面板的材质、品种、式样、规格应符合设计要求。轻钢骨架安装,吊杆、主、次龙骨必须位置正确,连接牢固,无松动。罩面板应无脱层、翘曲、折裂、缺楞、掉角等缺陷;安装必须牢固。基本项目:轻钢骨架整面应顺直,无弯曲、无变形;吊挂件、连接件应符合产品组合的要求。罩面板表面平整、洁净,颜色一致;无污染、反锈等缺陷。罩面板接缝形式应符合设计要求,拉缝宽窄一致,平直、整齐,接缝应严密。允许偏差:龙骨间距2㎜,龙骨平直2㎜,龙骨起拱高度±10㎜,龙骨骨架四周水平3㎜,罩面板表面平整3㎜,接缝平直3㎜,接缝高低1㎜。标准层走道天棚轻钢U形骨架根据设计要求采用不上人(50系列卡式)轻钢龙骨,M8*45膨胀螺丝、¢8全牙镀锌吊杆,9㎜单层防水纸面膏板。吊杆间距800㎜至1000㎜。主龙骨间距≤800㎜,次龙骨间距=400㎜。钉固边龙骨:固定间距为800mm。走道靠办公单元一侧天棚边角不与墙体连接(见设计图纸BZD-01大样G图)。安装主龙骨吊杆:弹好顶棚标高水平线及龙骨分档位置线后,确定吊杆下端头的标高,按主龙骨位置及吊挂间距(吊杆间距800㎜至1000㎜),将吊杆一端与楼板预埋的膨胀螺栓连接固定。安装主龙骨:配装吊杆螺母。在主龙骨上安装吊挂件。将组装好吊挂件的主龙骨,按分档线位置使吊挂件穿入相应的吊杯螺栓,拧好螺母。主龙骨相接处装好连接件,拉线调整标高、起拱和平直。安装洞口附加主龙骨,按图集相应节点构造,设置连接卡固件。安装次龙骨:按已弹好的次龙骨分档线,卡放次龙骨吊挂件。吊挂次龙骨:按设计规定的次龙骨间距,将次龙骨通过吊挂件吊挂在主龙骨上,设计要间距为400mm。当次龙骨长度需多根延续接长时,用次龙骨连接件相接,调直固定。相邻两根龙骨的接口应错开。安装罩面板:在安装罩面板前必须对顶棚内的各种管线进行检查验收,并经打压试验合格后,才允许安装罩面板。走道部份顶棚采用单层9㎜防水纸面石膏板,罩面板采用自攻螺钉钉固法:在已装好并经验收的轻钢骨架下面,按罩面板的规格、拉缝间隙、进行分块弹线,从顶棚中间顺通长次龙骨方向先装一行罩面板,作为基准,然后向两侧伸延分行安装,固定罩面板的自攻螺钉间距为150mm~170mm。面层板的螺钉头下沉板面1㎜。相邻两排罩面板的板缝应当错开,相邻板块的缝隙3㎜。保证项目:轻钢骨架和罩面板的材质、品种、式样、规格应符合设计要求。轻钢骨架安装,吊杆、主、次龙骨必须位置正确,连接牢固,无松动。罩面板应无脱层、翘曲、折裂、缺楞、掉角等缺陷;安装必须牢固。基本项目:轻钢骨架整面应顺直,无弯曲、无变形;吊挂件、连接件应符合产品组合的要求。罩面板表面平整、洁净,颜色一致;无污...
