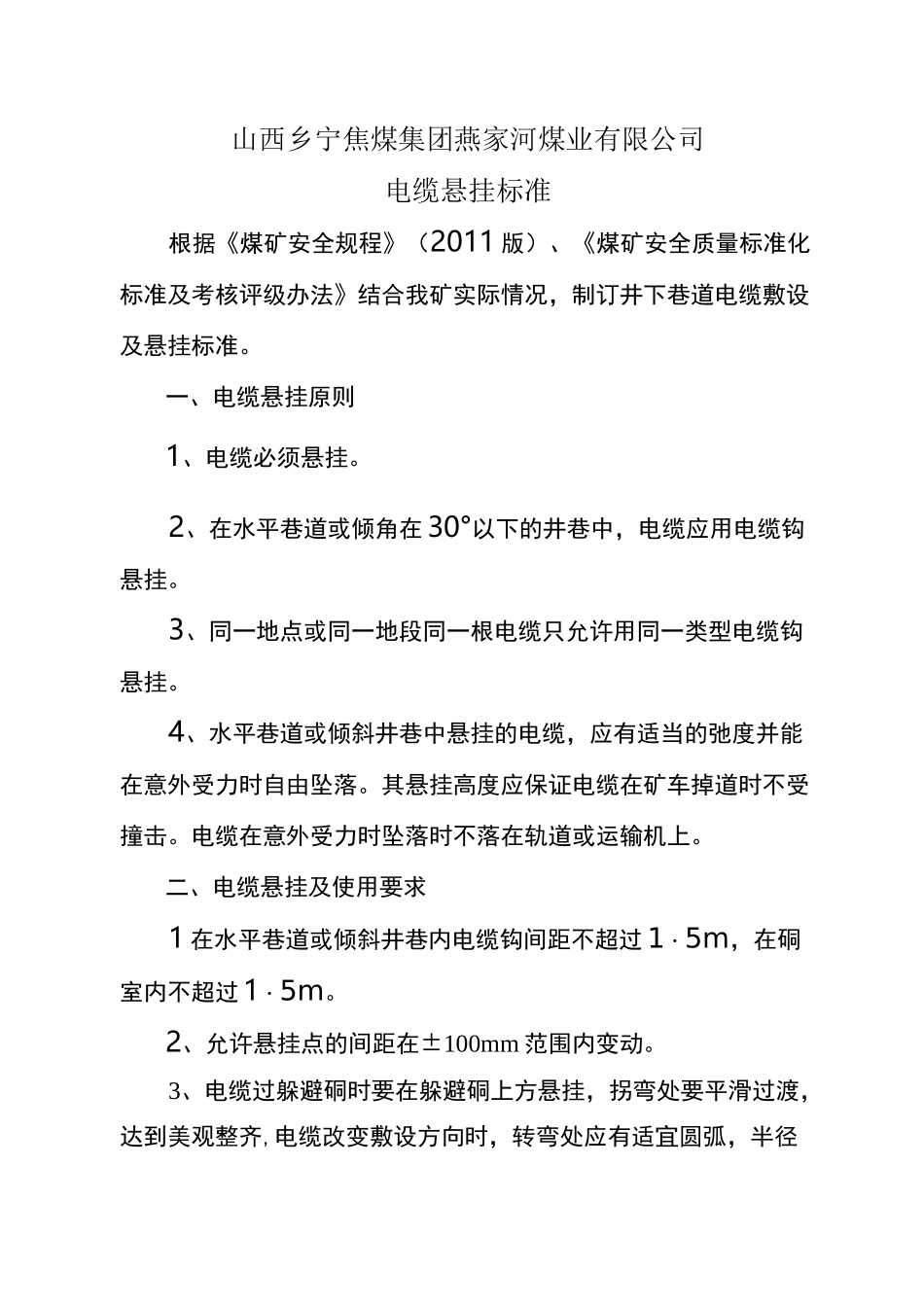

山西乡宁焦煤集团燕家河煤业有限公司电缆悬挂标准根据《煤矿安全规程》（2011版）、《煤矿安全质量标准化标准及考核评级办法》结合我矿实际情况，制订井下巷道电缆敷设及悬挂标准。一、电缆悬挂原则1、电缆必须悬挂。2、在水平巷道或倾角在30°以下的井巷中，电缆应用电缆钩悬挂。3、同一地点或同一地段同一根电缆只允许用同一类型电缆钩悬挂。4、水平巷道或倾斜井巷中悬挂的电缆，应有适当的弛度并能在意外受力时自由坠落。其悬挂高度应保证电缆在矿车掉道时不受撞击。电缆在意外受力时坠落时不落在轨道或运输机上。二、电缆悬挂及使用要求1在水平巷道或倾斜井巷内电缆钩间距不超过1・5m，在硐室内不超过1・5m。2、允许悬挂点的间距在±100mm范围内变动。3、电缆过躲避硐时要在躲避硐上方悬挂，拐弯处要平滑过渡，达到美观整齐,电缆改变敷设方向时，转弯处应有适宜圆弧，半径2符合下列要求：A、铠装电缆要求：弯曲半径＞20倍电缆外径B、橡套电缆要求：弯曲半径＞10倍电缆外径。4、每一个高压接线盒，电缆接线盒的每一分支电缆拐弯处及沿线每隔50m均应悬挂标准牌，注明电缆的编号、用途、截面和长度，以便识别。5、用电缆钩悬挂电缆时，各电缆钩的直径，必须与悬挂电缆的直径相互符合，严禁电缆钩直径过小，挤伤电缆。6、高低压电缆在巷道同一侧敷设时应遵循高压电缆在上，低压电缆在下的原则，高压电缆之间以及低压电缆之间的距离不得小于50mm，高低压电缆相互的间距不得小于0.1m。同电压等级的电缆悬挂时，按截面大小，由下向上敷设。7、电缆在巷道壁凹凸明显的巷道中悬挂时，应因地制宜，用拉钢绞线（其规格是直径〜12mm的钢丝绳）的办法在巷道两凸出点打注锚杆，用花篮螺栓固定钢绞线并拉紧，再把电缆挂钩接到钢绞线上。8、通过风门、防火门、电气设备隔墙等敷设电缆时，应有穿墙套管保护，电缆穿过套管后用三合土密封。电气硐室备用套管应严密封堵。9、井筒和巷道内的电话电缆和监测电缆、通讯电缆采用专用通讯电缆钩吊挂，应同电力电缆分挂在井筒和巷道的两侧。因受条3件所限不能分挂在两侧时，在巷道内应敷设在电力电缆的上方，并与电力电缆保持0・1m以上的距离。10、电缆不应悬挂在压风管和水管上，不得遭受淋水或滴水，在电缆上及电缆钩上严禁悬挂任何物件。电缆同压风管水管在同一侧敷设时，必须在管子上方，并保持0.3m以上的距离。11、电缆同胶皮风筒等易燃品应分挂在巷道两侧，否则相互之间应保持0・3m以上的距离。12、电力电缆的悬挂应有适当的垂度，且垂度一致，电缆悬挂高度距底板不低于1・5m。13、电缆钩、电缆支架安装应牢固，地脚埋入深度不得小于0・1m。14、严禁用金属丝绑扎悬挂电缆。15、巷道同一侧挂有两根以上电缆时，不得交叉且松弛一直，不得错钩吊挂，电缆沟一钩只允许挂一根电缆。16、无论井上井下平行敷设的多根电缆接线盒应相互错开，并用绝缘板固定牢固，确保不使接线盒两端的电缆受纵向拉力。接线盒不应遭受淋水。如确实在接线盒上方存在淋水现象，必须用风筒布等防水材料对接线盒进行防护，并对喇叭口外侧进行绑扎，接线盒调高，防止淋水沿电缆进入接线盒。接线盒吊挂时铭牌向外，支线喇叭口不得朝上。17、井上下高压铠装电缆定期进行巡检，不得有铠装层松散4或严重锈蚀现象。18、井下电缆严禁冷补，电缆连接必须用接线盒，不同型电缆之间严禁直接连接，必须经过符合要求的接线盒、连接器和母线盒进行连接。19、井下进行巷道施工时，应由施工单位将电缆防护好，严禁崩坏电缆。喷浆料及回弹料不得喷到电缆上。施工完毕后仍由施工单位将电缆恢复原状。20、在井下巷道内运输超宽的大型材料或设备时，运输单位必须沿途检查运输路线，提前制定出防止挤伤或刮断电缆的安全防护措施。21、井下电缆严禁出现鸡爪子、羊尾巴、明接头和电缆外皮破口，若出现上列情况的视为失爆。22、悬挂的电缆要清洁卫生，各管理使用单位定期清扫。23、严禁盘圈电缆或盘“8”字形电缆带点投运，但给采、掘机组供电电缆不受此限。三、考核办法1、电缆吊挂合格率要达到95%以上，每降低一个百分点对所在区域的责任区队罚款100元。出现鸡爪子、羊尾巴，明接头或电缆外皮破口每处...
