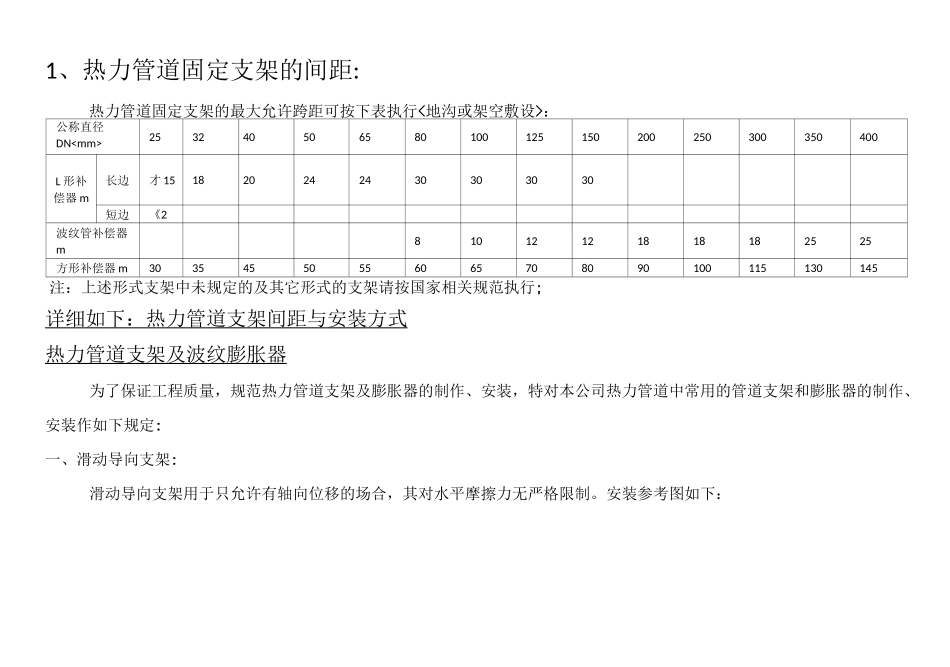

1、热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行:公称直径DN253240506580100125150200250300350400L形补偿器m长边才151820242430303030短边《2波纹管补偿器m81012121818182525方形补偿器m30354550556065708090100115130145注:上述形式支架中未规定的及其它形式的支架请按国家相关规范执行;详细如下:热力管道支架间距与安装方式热力管道支架及波纹膨胀器为了保证工程质量,规范热力管道支架及膨胀器的制作、安装,特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定:一、滑动导向支架:滑动导向支架用于只允许有轴向位移的场合,其对水平摩擦力无严格限制
安装参考图如下:IICIHl1、当管道DNV100时,钢板A=6mm<厚〉;B=8mm<厚〉;C:角钢L40X40X5;2、当管道200$DN$100时,钢板A=8〜10mm<厚〉;B=8〜10mm<厚〉;C:角钢L50X50X6;3、当管道300^DN>200时,钢板A=10〜12mm<厚〉;B=10〜12mm<厚〉;C:角钢L63X63X84、当管道400^DN>300时,钢板A=10〜12mm<厚>;B=12〜14mm<厚>;C:角钢L63X63X105、H视管道保温厚度定为:50〜150mm;6、E视管道膨胀量定为:200〜300mm;7、热力管道滑动导向支架安装时,管托中心应向管道膨胀方向相反的方向偏移1/2位移量<与管架中心距>;见附图8、支架采用焊接制作,其中:管托与管道间满焊<注意:管托与管架间不许点焊>级指示9、支架在管道中安装时应严禁在距离支架50mm以内的管道上设置焊口
10、管架制作安装完后,涂二道防锈底漆,二道面漆;二、滑动支架:滑动支架属活动支架中的一种,用于承受管道垂直荷载并允许有水平
