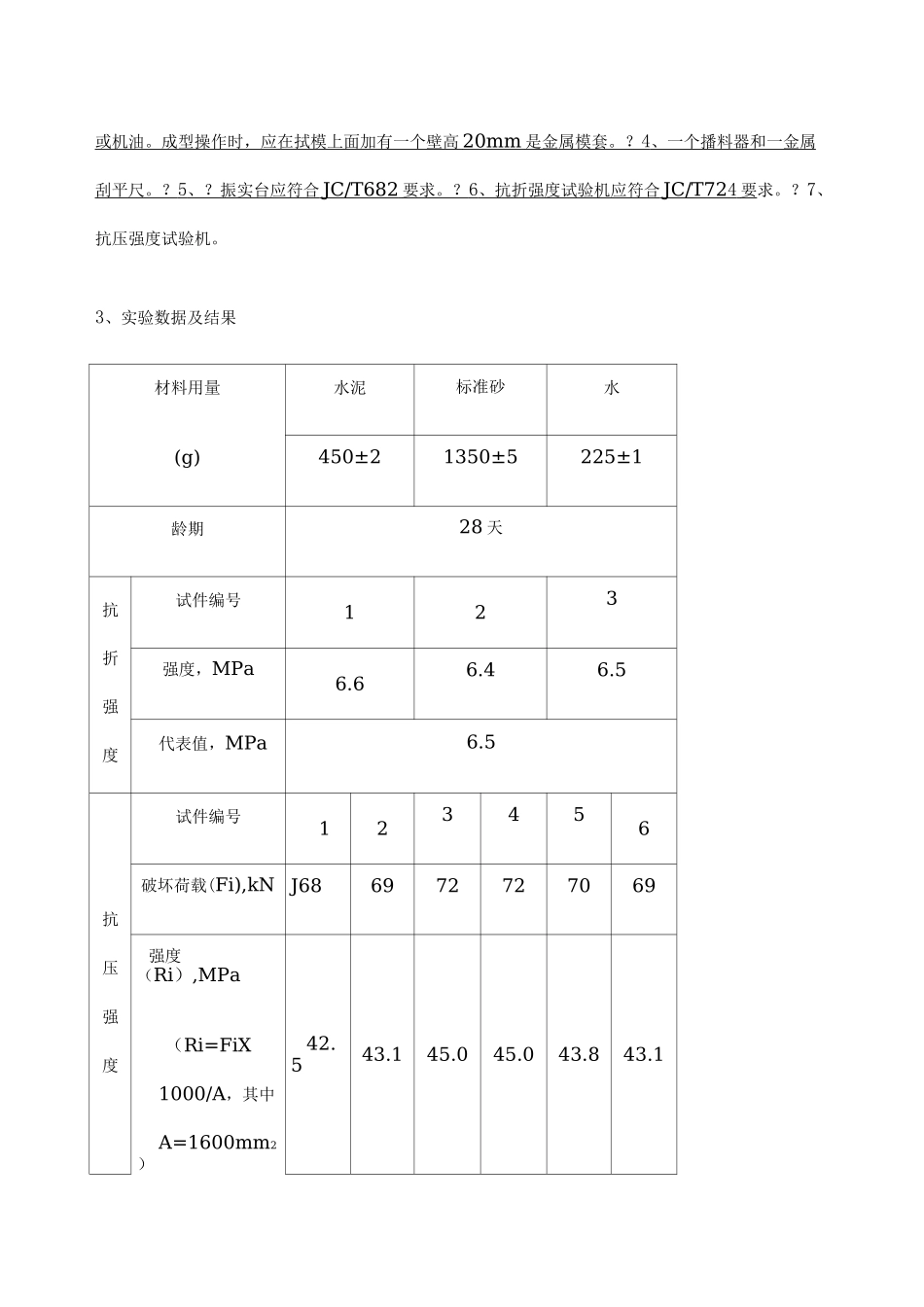

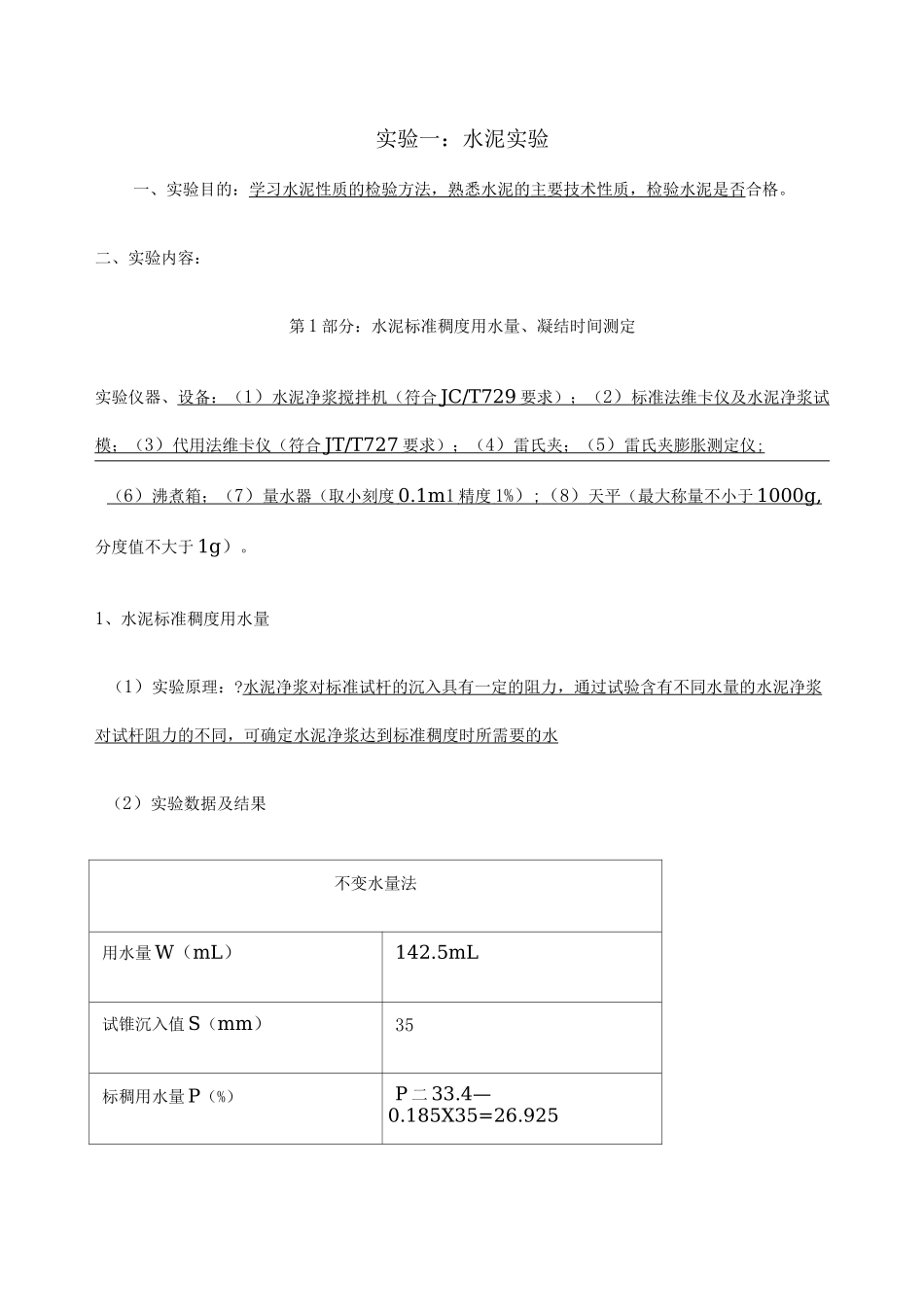

实验一：水泥实验一、实验目的：学习水泥性质的检验方法，熟悉水泥的主要技术性质，检验水泥是否合格。二、实验内容：第1部分：水泥标准稠度用水量、凝结时间测定实验仪器、设备：（1）水泥净浆搅拌机（符合JC/T729要求）；（2）标准法维卡仪及水泥净浆试模；（3）代用法维卡仪（符合JT/T727要求）；（4）雷氏夹；（5）雷氏夹膨胀测定仪;（6）沸煮箱；（7）量水器（取小刻度0.1m1精度1%）;（8）天平（最大称量不小于1000g,分度值不大于1g）。1、水泥标准稠度用水量（1）实验原理：?水泥净浆对标准试杆的沉入具有一定的阻力，通过试验含有不同水量的水泥净浆对试杆阻力的不同，可确定水泥净浆达到标准稠度时所需要的水（2）实验数据及结果不变水量法用水量W（mL）142.5mL试锥沉入值S（mm）35标稠用水量P（%）P二33.4—0.185X35=26.925P=33.4—0.185S2、水泥凝结时间测定（1）实验原理：答：1•水泥凝结：水泥和水以后，发生一系列物理与化学变化，随着水泥水化反应的进行，水泥浆体逐渐失去流动性、可塑性，进而凝固称具有一定强度的硬化体，这一过程成为水泥的凝结。水泥凝结时间，在工程应用上需要测定其标准稠度净浆的初凝时间和终凝时间。2•凝结反常：有两种不正常的凝结现象，即假凝（粘凝）和瞬凝（急凝）。①假凝特征：水泥和水后的几分钟内就发生凝固，且没有明显的温度上升现象；②瞬凝特征：水泥和水后浆体很快凝结成为一种很粗糙、和易性差的混合物，并在大量的放热情况下和凝固。（2）实验数据及结果或机油。成型操作时，应在拭模上面加有一个壁高20mm是金属模套。？4、一个播料器和一金属刮平尺。？5、？振实台应符合JC/T682要求。？6、抗折强度试验机应符合JC/T724要求。？7、抗压强度试验机。3、实验数据及结果材料用量(g)水泥标准砂水450±21350±5225±1龄期28天抗折强度试件编号123强度，MPa6.66.46.5代表值，MPa6.5抗压强度试件编号123456破坏荷载(Fi),kNJ686972727069强度（Ri）,MPa（Ri=FiX1000/A，其中A=1600mm2）42.543.145.045.043.843.1代表值，MPa43.8水泥检验项目合格性评定：（1）水泥的凝结时间是否符合要求，是如何判定的？答：水泥的凝结时间符合要求。依据GB175-2007《通用硅酸盐水泥》对P.042.5水泥的技术要求：凝结时间：初凝时间不早于45分钟，该试验初凝时间为140.2分钟，终凝时间不迟于600分钟，该试验终凝时间为203.22分钟，所以符合要求。（2）水泥胶砂强度是否符合要求，是如何判定的？答：符合要求。依据胶砂强度：28天抗折强度9.28》6.5、抗压强度51.15》42.5（实验数据结果不小于以下表中数据）1、计算公式试样初始孔隙比：e=(1+Wo)GsPw-1oP各级压力下试样固结变形稳定后的孔隙比：e=e-(1+eo)Ahi0hi0土的压缩系数:e-eAea=_*=1-2p-pAp土的压缩模量:1+eE=osi-2a三、实验内容:⑴、固结容器：环刀、护环、导环、透水石、加压上盖和量表架等。⑵、加压设备：杠杆比例1：10。⑶、变形量测设备：量程10mm，最小分度值为0.01mm的百分表。⑷、支架。2、实验数据及结果施加压力等级kPa施加压力后百分表读数505.6571005.2892005.0104004.7273、实验成果整理（见下页表格）试样初始咼度H—20mm试样天然重度Y=18.7kN/m30土粒比重G—2.7试样天然含水率w—25%s0试样初始孔隙比e—百分表初始读数h—00试验所加的各级压力（kPa）P50100200400各级荷载下固结变形稳定后百分表读数（mm）hi255225总变形量（mm）件—h-h0i55442仪器变形量（mm）△i0.1220.2200.2750.357校正后土样变形量（mm）i24244744△h二一△二h-h-△ii0ii各级荷载下的孔隙比ei4444742土的压缩系数(MPa-i)a1-247土的压缩模量(MPa)Esl-247四、实验结果分析与判定：(1)根据实验结果，该土的压缩类别如何？答：根据实验结果，该土的压缩类别中性压缩性土实验三：水准测量实验一、实验目的：答：1、了解水准仪的基本构造及性能，认识其主要部件名称和作用。2、练习水准仪的安置、粗平、瞄准、精平、读数等基本步骤和方法。3、练习普通水准测量一个测站的观测步骤、记录和计算方法。二、实验原理：答:利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。三、...
