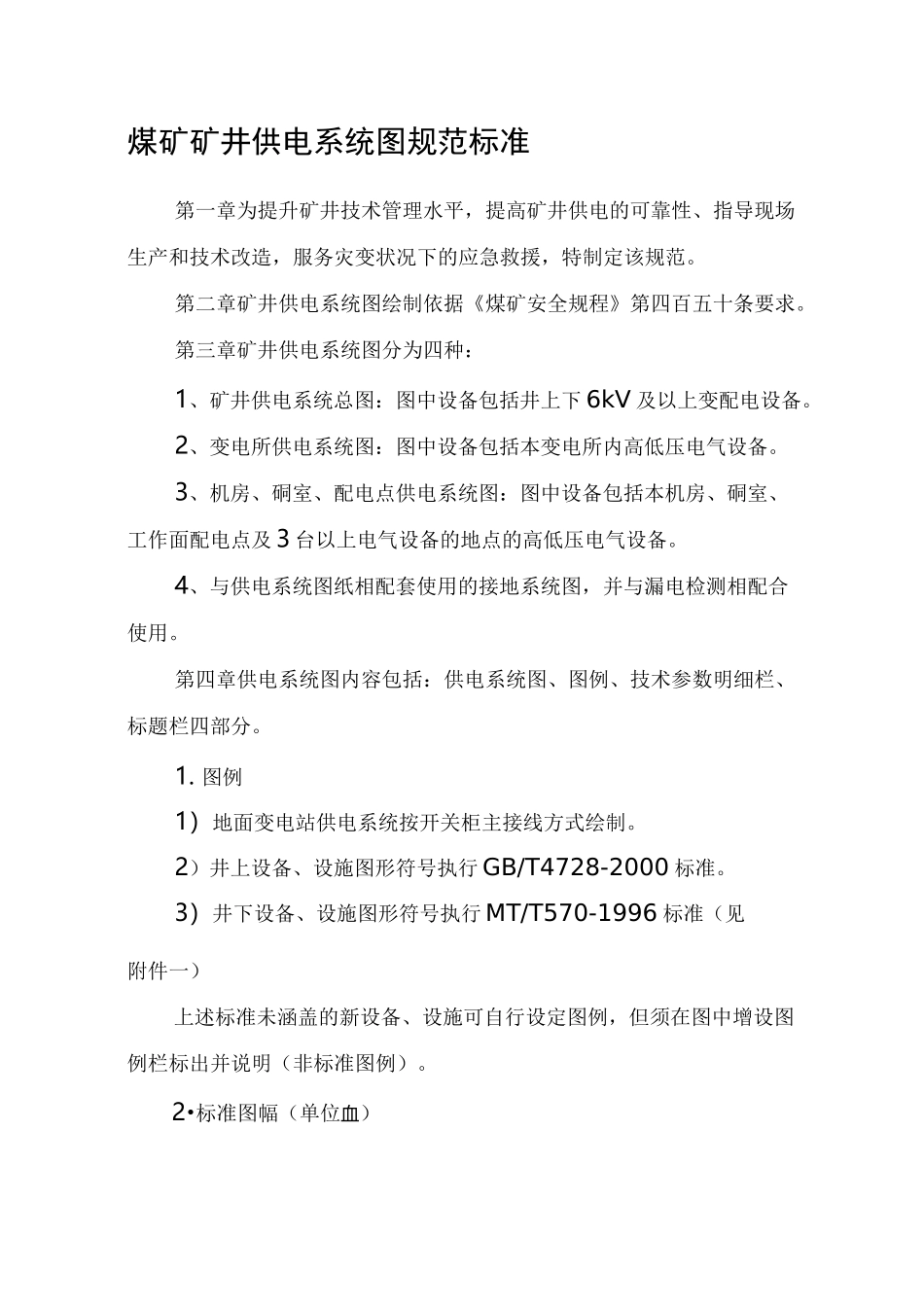

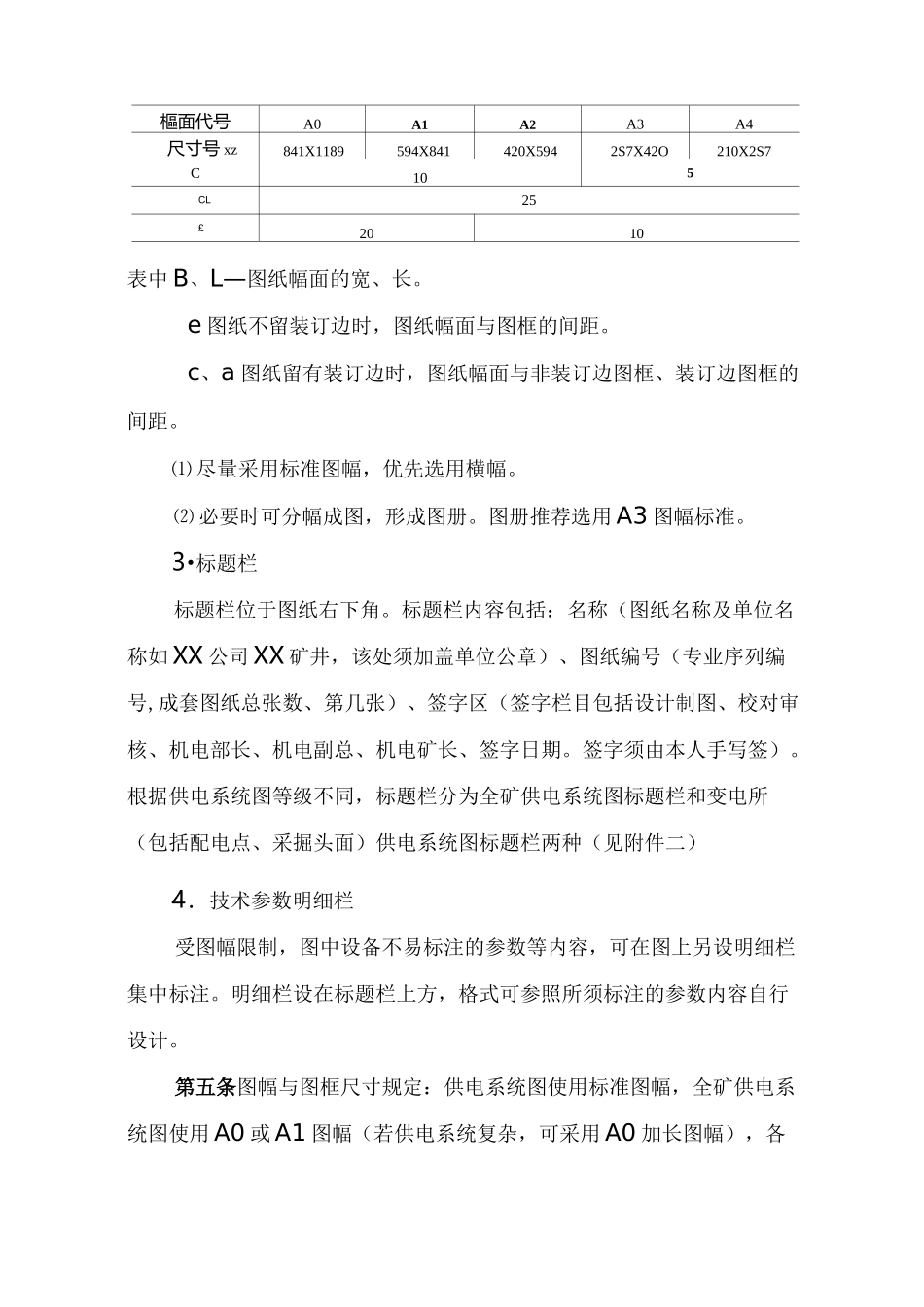

煤矿矿井供电系统图规范标准第一章为提升矿井技术管理水平，提高矿井供电的可靠性、指导现场生产和技术改造，服务灾变状况下的应急救援，特制定该规范。第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。第三章矿井供电系统图分为四种：1、矿井供电系统总图：图中设备包括井上下6kV及以上变配电设备。2、变电所供电系统图：图中设备包括本变电所内高低压电气设备。3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及3台以上电气设备的地点的高低压电气设备。4、与供电系统图纸相配套使用的接地系统图，并与漏电检测相配合使用。第四章供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。1.图例1）地面变电站供电系统按开关柜主接线方式绘制。2）井上设备、设施图形符号执行GB/T4728-2000标准。3）井下设备、设施图形符号执行MT/T570-1996标准（见附件一）上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。2•标准图幅（单位血）樞面代号A0A1A2A3A4尺寸号xz841X1189594X841420X5942S7X42O210X2S7C105CL25£2010表中B、L—图纸幅面的宽、长。e图纸不留装订边时，图纸幅面与图框的间距。c、a图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。⑴尽量采用标准图幅，优先选用横幅。⑵必要时可分幅成图，形成图册。图册推荐选用A3图幅标准。3•标题栏标题栏位于图纸右下角。标题栏内容包括：名称（图纸名称及单位名称如XX公司XX矿井，该处须加盖单位公章）、图纸编号（专业序列编号,成套图纸总张数、第几张）、签字区（签字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。签字须由本人手写签）。根据供电系统图等级不同，标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面）供电系统图标题栏两种（见附件二）4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。第五条图幅与图框尺寸规定：供电系统图使用标准图幅，全矿供电系统图使用A0或A1图幅（若供电系统复杂，可采用A0加长图幅），各变电所供电系统图使用A2或A3图幅，配电点、采掘头面供电系统图使用A3图幅。图框格式执行《GB/T14689-2008技术制图图纸幅面和格式》，规定如下：在图纸上必须使用粗实线画出图框，其格式为不留装订边；详见附件三。第六条绘图总体要求1．供电系统图设备、设施成排平行布置，表示电缆的连线水平或垂直布置，连线采用单线条表示。2、同一区域内（变电所内、变配电点内、或图纸上）不同电压等级的、不同用途类型的设备应分排布置，不同电压等级的电缆在图中应用不同颜色的连线区分。3、设备、线路要布局合理、排列整齐、疏密有度、标注清晰，线路尽量避免交叉。4、同一变电所或变配电点的电气设备要用矩形点划线线框框起，途中要标注出变电所名称。5、在图上，变电所之间、变电所与配电点之间应留有适当的距离。6、参数标注齐全、清晰；符号、线型、字体及字号统一、规范。要求使用AUTOCAD或与之兼容的软件绘制。7、线型规定（1）粗实线：线宽0・5mm，使用范围：图框、标题栏外框。（2）细实线：线宽0・25mm，使用范围：标题框，变配电设备、电（3）细虚线：线宽0・25mm变电所及断电仪断电范围。8、图中标注一般采用仿宋体、标准样式，高度为3・5mm的或5mm的文字，根据标注文字多少，图中标注文字可适当放大和缩小；制图中所有符号、标注、文字说明等应保证大小、比例、形式一致，适于使用，不得过小或过大，布置紧密得当、美观。9、上标、下标、字母的大小写必须符合相关规定，如单位符号：电压kV（k为小写为大写）;电流A（大写）;功率kW（k为小写，W为大写）等。第七条井下供电系统图按以下规定进行标注：1、每一设备应标注型号、容量、电压、电流等主要技术参数。2、馈电开关必须标注短路、过载（过负荷）保护的整定值、熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。两相短路电流值取整数，灵敏度校验值精确到小...
