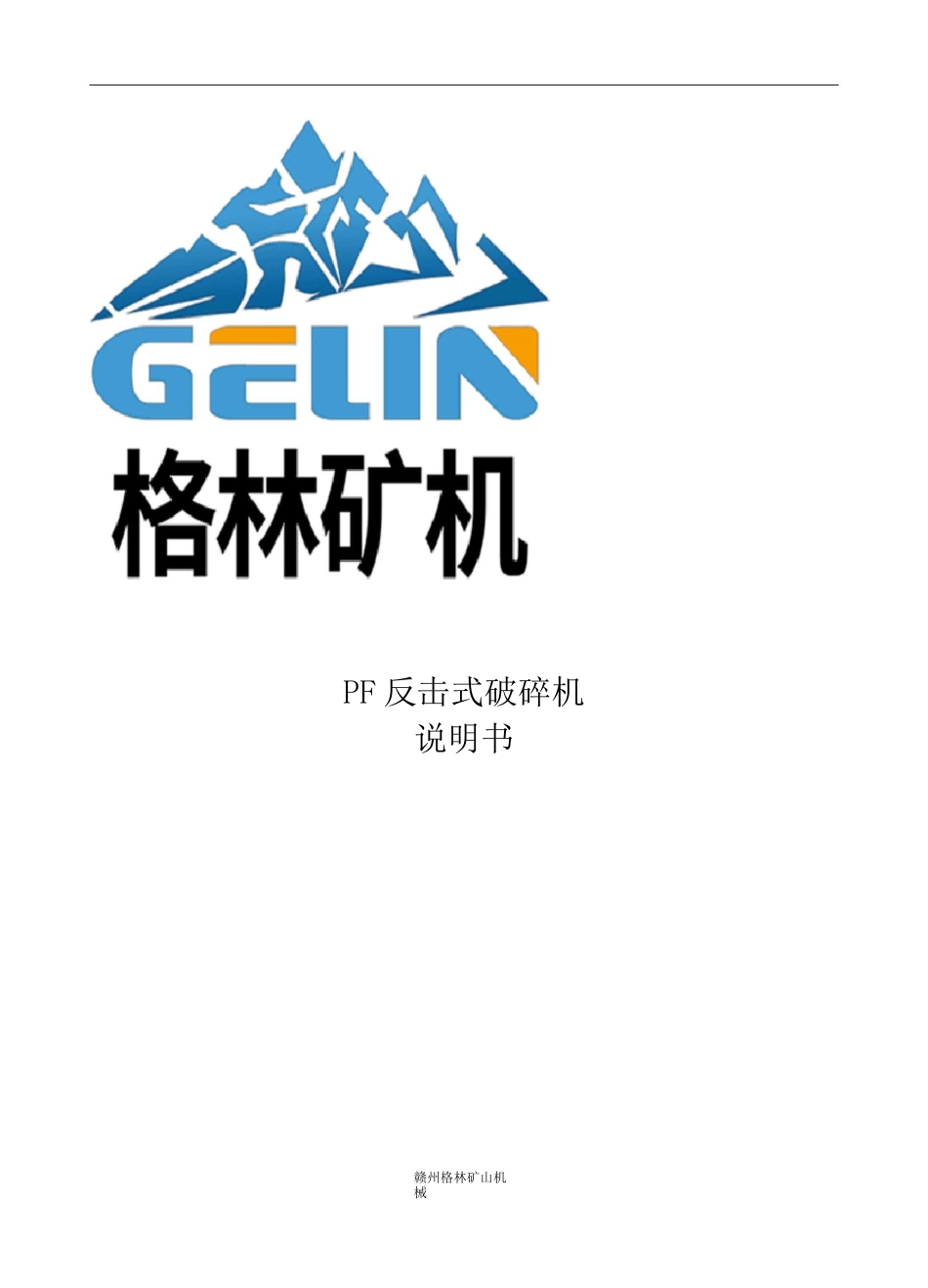

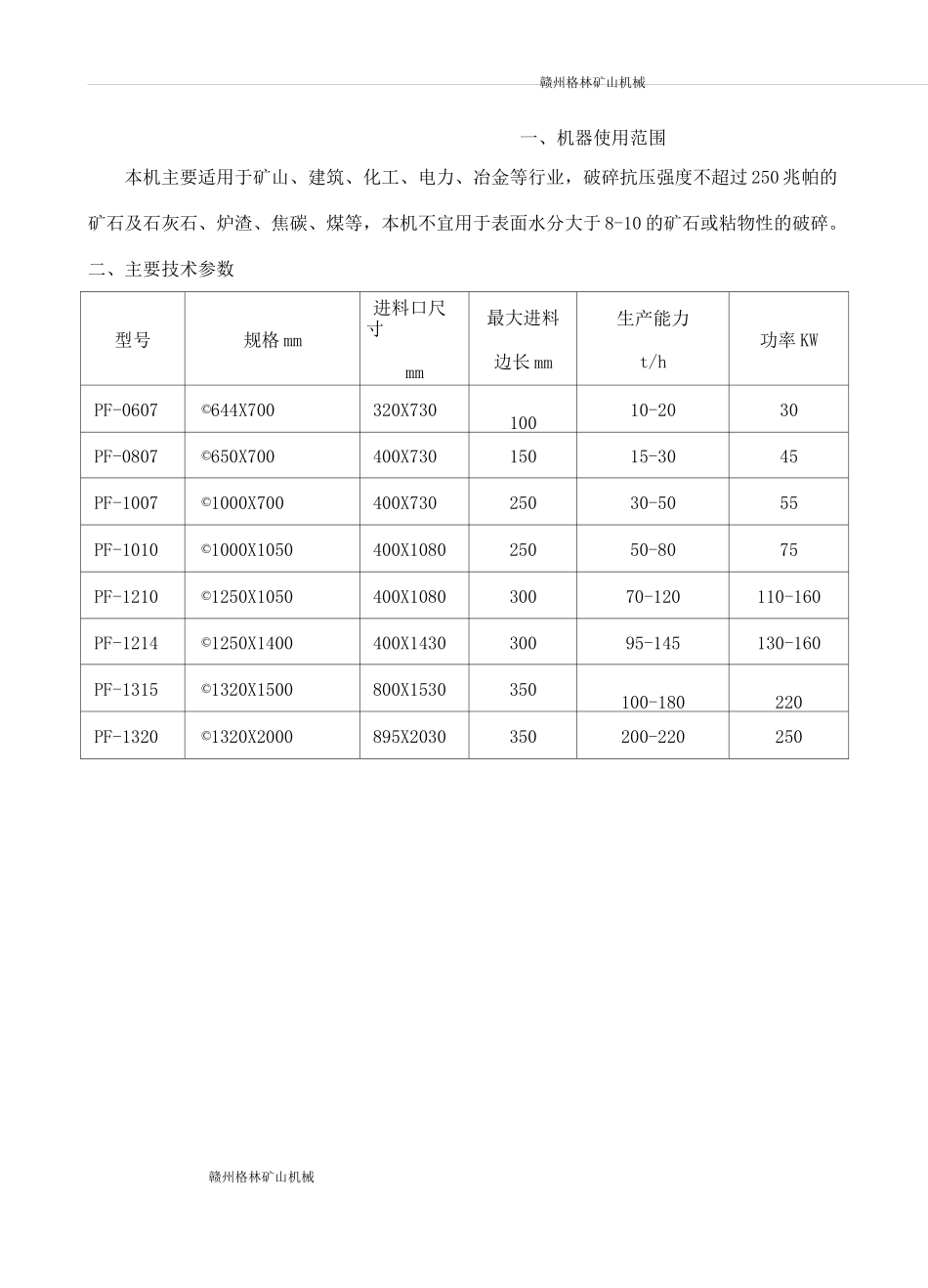

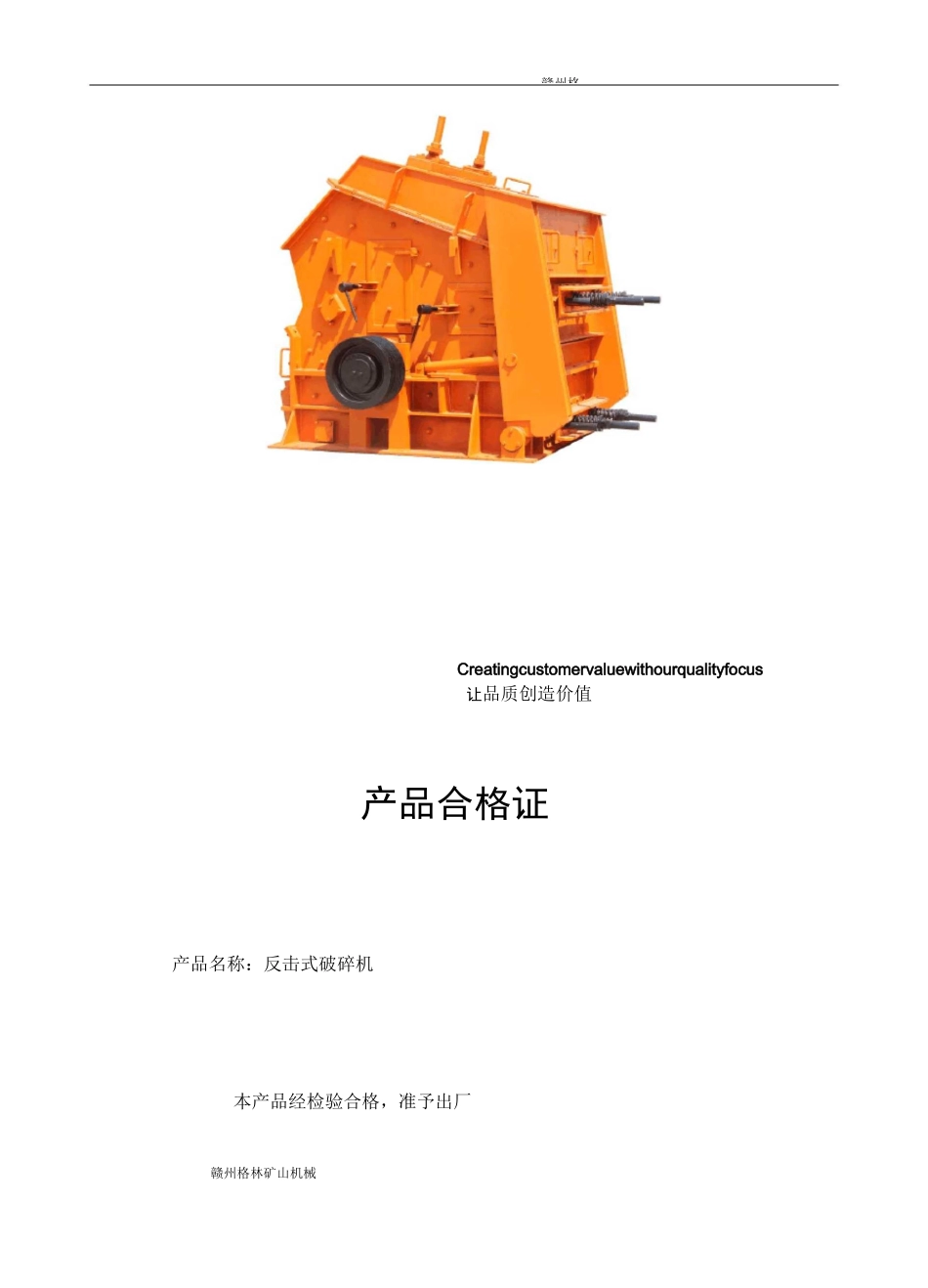

赣州格林矿山机械PF反击式破碎机说明书赣州格林矿山机械赣州格林矿山机械Creatingcustomervaluewithourqualityfocus让品质创造价值产品合格证产品名称：反击式破碎机本产品经检验合格，准予出厂赣州格林矿山机械赣州格林矿山机械一、机器使用范围本机主要适用于矿山、建筑、化工、电力、冶金等行业，破碎抗压强度不超过250兆帕的矿石及石灰石、炉渣、焦碳、煤等，本机不宜用于表面水分大于8-10的矿石或粘物性的破碎。二、主要技术参数型号规格mm进料口尺寸mm最大进料边长mm生产能力t/h功率KWPF-0607©644X700320X73010010-2030PF-0807©650X700400X73015015-3045PF-1007©1000X700400X73025030-5055PF-1010©1000X1050400X108025050-8075PF-1210©1250X1050400X108030070-120110-160PF-1214©1250X1400400X143030095-145130-160PF-1315©1320X1500800X1530350100-180220PF-1320©1320X2000895X2030350200-220250赣州格林矿山机械赣州格林矿山机械赣州格林矿山机械赣州格林矿山机械4TF1、第一反击架；2、第二反击架；3、均整板；4、转子。1-z四、安装说明本机系由制造厂装配后成台供给，当用户收到本机后，应对本机进行检查，以便消除在运输过程中可能产生的弊病。本说明书仅包括破碎机的特殊安装说明，其余可按一般机器的安装规程进行安装。安装破碎机的现场，需有起重设备，以便机器安装，修理使用。机器安装破碎机必须安装在稳固的钢筋混凝土基础上。基础高度、深度和面积大小应按土质条件，单独进行计算。机器的安装尺寸可参照基础图。基础下部应有足够的空间，以便安装运输设备和设备检修。为了减小振动，本机和基础之间应填以吸振材料。本机也可安装于钢架上。赣州格林矿山机械赣州格林矿山机械本机出厂时，机器传动装置在右侧，根据现场具体情况允许传动装置在左侧，但基础亦作相应的变更。五、使用须知（一）启动前的准备工作1．检查轴承内是否有适量的润滑脂。2．检查各活动关节处是否有卡住现象，并涂上适量润滑脂。3．检查所有的紧固件是否完全紧固。4．检查机内是否有不易破碎的杂物。5．检查反击衬板与转子板锤之间间隙是否达到要求。6．用手转动转子观察其是否正常，板锤与其它零件不得有碰伤现象。（二）破碎机的启动1．经检查，证明机器各部分情况正常，方可启动。2．如启动后发现有不正常现象时，则应立即停止启动，必须查明原因，并消除之，方可启动。（三）给料本机必须采用送料装置均匀连续给料，并使破碎料均匀的的分布于转子工作部分的全长上，这样既保证生产能力，又可避免堵料和闷车现象，延长机器使用寿命。送料装置电气控制系统应与破碎机的电气控制系统联锁。当破碎机超负荷时，输送带便可率先自动切断电源，停止给料。（四）排料间隙的调整赣州格林矿山机械赣州格林矿山机械赣州格林矿山机械赣州格林矿山机械四）可能发生的故障和消除方法
