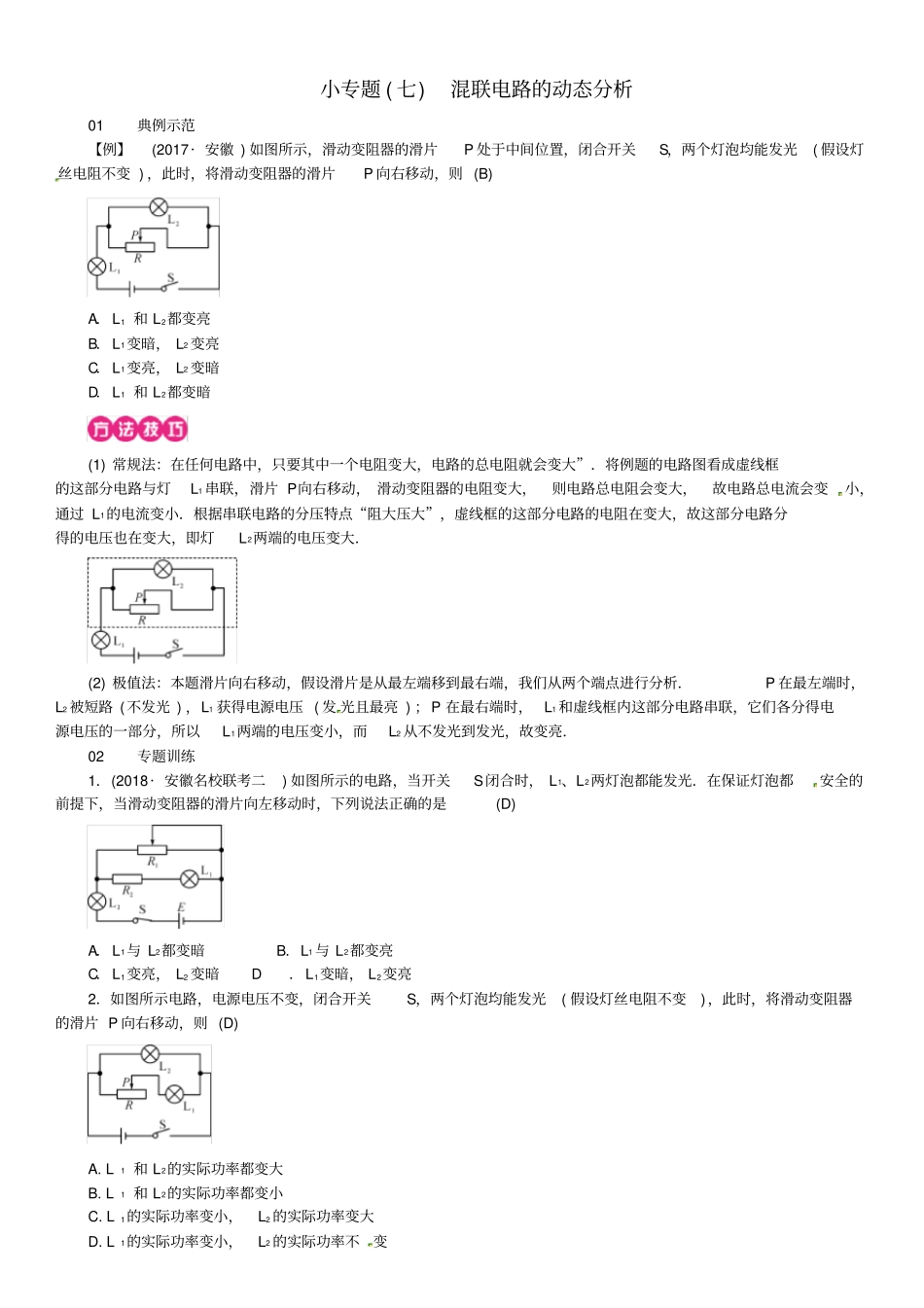

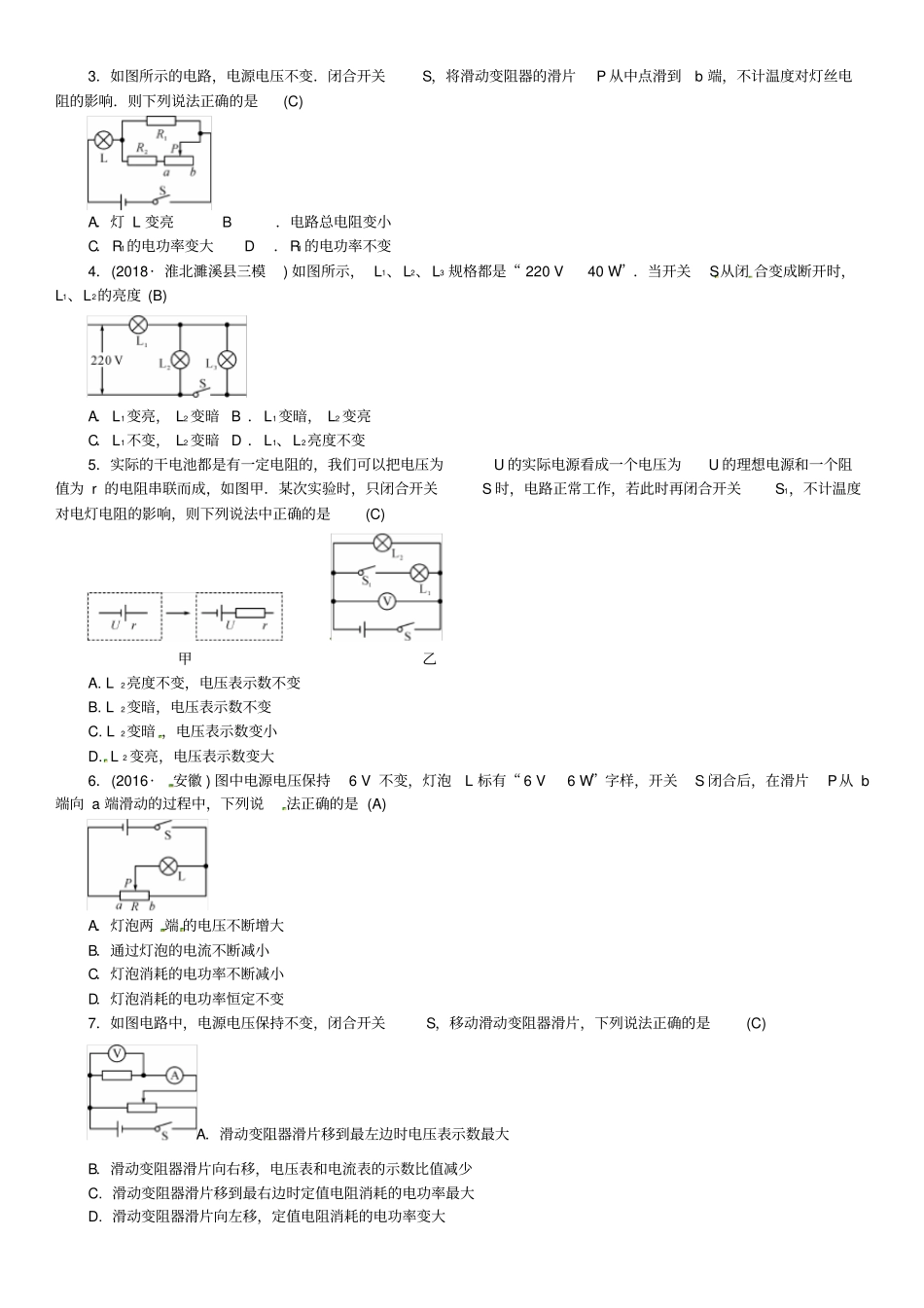

小专题(七)混联电路的动态分析01典例示范【例】(2017·安徽)如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则(B)A．L1和L2都变亮B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1和L2都变暗(1)常规法：在任何电路中，只要其中一个电阻变大，电路的总电阻就会变大”．将例题的电路图看成虚线框的这部分电路与灯L1串联，滑片P向右移动，滑动变阻器的电阻变大，则电路总电阻会变大，故电路总电流会变小，通过L1的电流变小．根据串联电路的分压特点“阻大压大”，虚线框的这部分电路的电阻在变大，故这部分电路分得的电压也在变大，即灯L2两端的电压变大．(2)极值法：本题滑片向右移动，假设滑片是从最左端移到最右端，我们从两个端点进行分析．P在最左端时，L2被短路(不发光)，L1获得电源电压(发光且最亮)；P在最右端时，L1和虚线框内这部分电路串联，它们各分得电源电压的一部分，所以L1两端的电压变小，而L2从不发光到发光，故变亮．02专题训练1．(2018·安徽名校联考二)如图所示的电路，当开关S闭合时，L1、L2两灯泡都能发光．在保证灯泡都安全的前提下，当滑动变阻器的滑片向左移动时，下列说法正确的是(D)A．L1与L2都变暗B．L1与L2都变亮C．L1变亮，L2变暗D．L1变暗，L2变亮2．如图所示电路，电源电压不变，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则(D)A.L1和L2的实际功率都变大B.L1和L2的实际功率都变小C.L1的实际功率变小，L2的实际功率变大D.L1的实际功率变小，L2的实际功率不变3．如图所示的电路，电源电压不变．闭合开关S，将滑动变阻器的滑片P从中点滑到b端，不计温度对灯丝电阻的影响．则下列说法正确的是(C)A．灯L变亮B．电路总电阻变小C．R1的电功率变大D．R1的电功率不变4．(2018·淮北濉溪县三模)如图所示，L1、L2、L3规格都是“220V40W”．当开关S从闭合变成断开时，L1、L2的亮度(B)A．L1变亮，L2变暗B．L1变暗，L2变亮C．L1不变，L2变暗D．L1、L2亮度不变5．实际的干电池都是有一定电阻的，我们可以把电压为U的实际电源看成一个电压为U的理想电源和一个阻值为r的电阻串联而成，如图甲．某次实验时，只闭合开关S时，电路正常工作，若此时再闭合开关S1，不计温度对电灯电阻的影响，则下列说法中正确的是(C)甲乙A.L2亮度不变，电压表示数不变B.L2变暗，电压表示数不变C.L2变暗，电压表示数变小D.L2变亮，电压表示数变大6．(2016·安徽)图中电源电压保持6V不变，灯泡L标有“6V6W”字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是(A)A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电功率不断减小D．灯泡消耗的电功率恒定不变7．如图电路中，电源电压保持不变，闭合开关S，移动滑动变阻器滑片，下列说法正确的是(C)A．滑动变阻器滑片移到最左边时电压表示数最大B．滑动变阻器滑片向右移，电压表和电流表的示数比值减少C.滑动变阻器滑片移到最右边时定值电阻消耗的电功率最大D.滑动变阻器滑片向左移，定值电阻消耗的电功率变大
