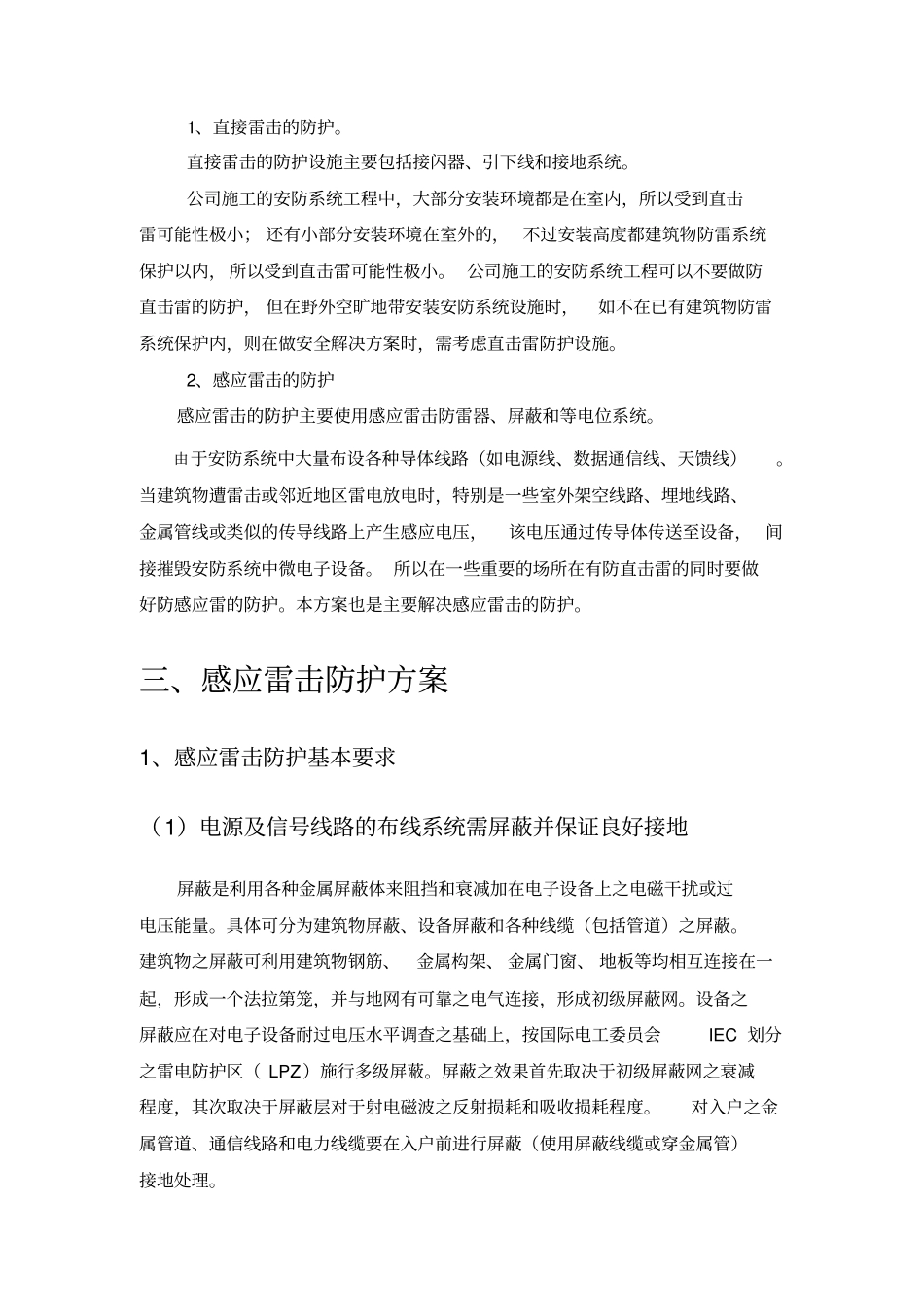

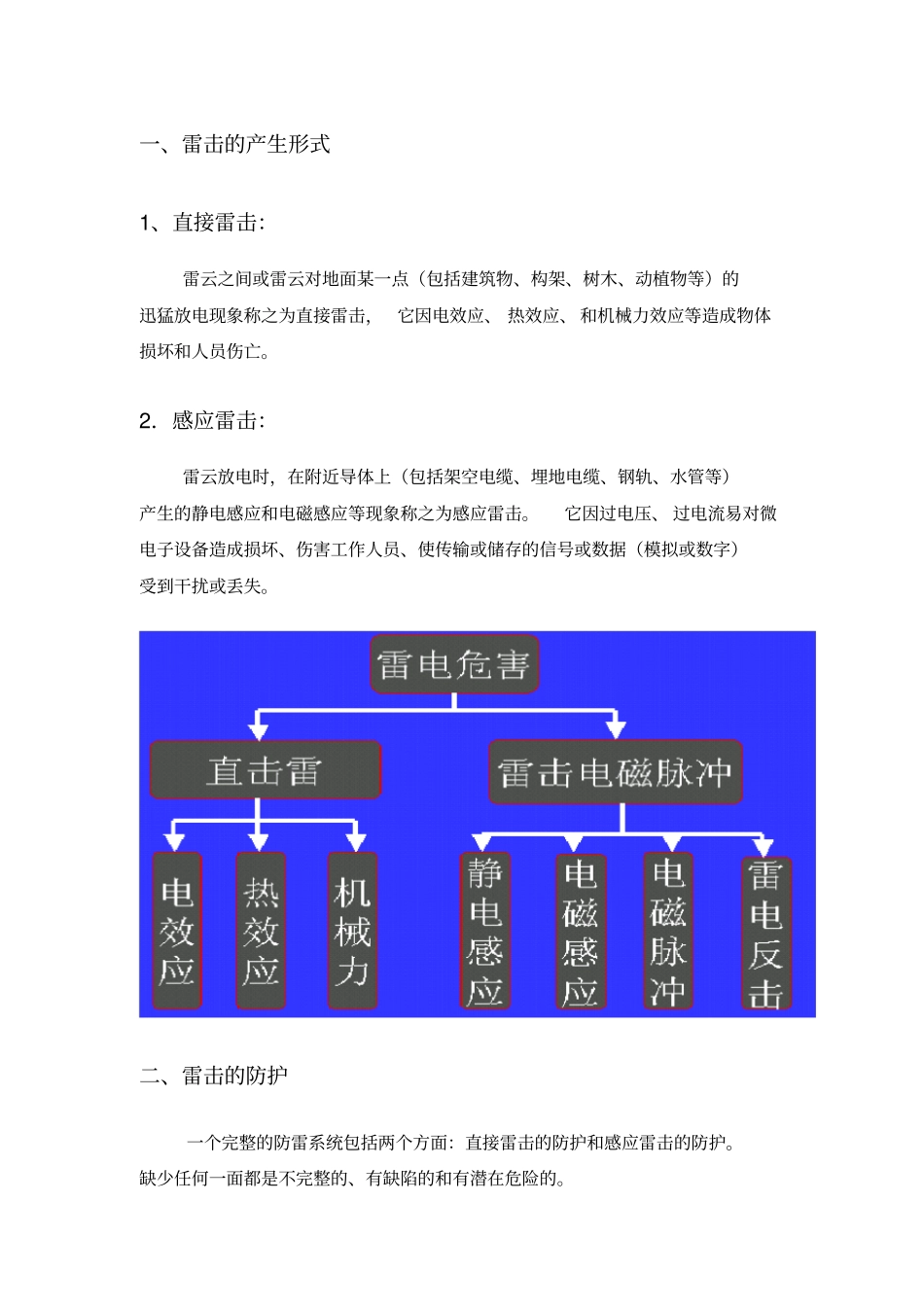

安防监控系统防雷设施参考方案一、雷击的产生形式1、直接雷击：雷云之间或雷云对地面某一点（包括建筑物、构架、树木、动植物等）的迅猛放电现象称之为直接雷击，它因电效应、热效应、和机械力效应等造成物体损坏和人员伤亡。2．感应雷击：雷云放电时，在附近导体上（包括架空电缆、埋地电缆、钢轨、水管等）产生的静电感应和电磁感应等现象称之为感应雷击。它因过电压、过电流易对微电子设备造成损坏、伤害工作人员、使传输或储存的信号或数据（模拟或数字）受到干扰或丢失。二、雷击的防护一个完整的防雷系统包括两个方面：直接雷击的防护和感应雷击的防护。缺少任何一面都是不完整的、有缺陷的和有潜在危险的。1、直接雷击的防护。直接雷击的防护设施主要包括接闪器、引下线和接地系统。公司施工的安防系统工程中，大部分安装环境都是在室内，所以受到直击雷可能性极小；还有小部分安装环境在室外的，不过安装高度都建筑物防雷系统保护以内，所以受到直击雷可能性极小。公司施工的安防系统工程可以不要做防直击雷的防护，但在野外空旷地带安装安防系统设施时，如不在已有建筑物防雷系统保护内，则在做安全解决方案时，需考虑直击雷防护设施。2、感应雷击的防护感应雷击的防护主要使用感应雷击防雷器、屏蔽和等电位系统。由于安防系统中大量布设各种导体线路（如电源线、数据通信线、天馈线）。当建筑物遭雷击或邻近地区雷电放电时，特别是一些室外架空线路、埋地线路、金属管线或类似的传导线路上产生感应电压，该电压通过传导体传送至设备，间接摧毁安防系统中微电子设备。所以在一些重要的场所在有防直击雷的同时要做好防感应雷的防护。本方案也是主要解决感应雷击的防护。三、感应雷击防护方案1、感应雷击防护基本要求（1）电源及信号线路的布线系统需屏蔽并保证良好接地屏蔽是利用各种金属屏蔽体来阻挡和衰减加在电子设备上之电磁干扰或过电压能量。具体可分为建筑物屏蔽、设备屏蔽和各种线缆（包括管道）之屏蔽。建筑物之屏蔽可利用建筑物钢筋、金属构架、金属门窗、地板等均相互连接在一起，形成一个法拉第笼，并与地网有可靠之电气连接，形成初级屏蔽网。设备之屏蔽应在对电子设备耐过电压水平调查之基础上，按国际电工委员会IEC划分之雷电防护区（LPZ）施行多级屏蔽。屏蔽之效果首先取决于初级屏蔽网之衰减程度，其次取决于屏蔽层对于射电磁波之反射损耗和吸收损耗程度。对入户之金属管道、通信线路和电力线缆要在入户前进行屏蔽（使用屏蔽线缆或穿金属管）接地处理。（2）等电位连接等电位连接是内部防雷的一部分，其目的在于减少雷电流所引起之电位差。等电位是用连接导线或过电压（电涌）保护器将处在需要防护之空间内之防雷装置，建筑物之金属构架、金属装置、外来之导线、电气装置、电信装置等连接，形成等电位连接网络，以实现均压等电位，防止需要防护空间之火灾、爆炸、生命危险和设备损坏。机房金属门窗、金属构架接地，等电位处理。在控制室内使用铜排设置等电位接地端子板，室内所有的机架(壳)、配线线槽、设备保护接地、安全保护接地、浪涌保护器接地端均应就近接至等电位接地端子板。区域报警控制器的金属机架(壳)、金属线槽(或钢管)、电气竖井内的接地干线、接线箱的保护接地端等，应就近接至等电位接地端子板。2、安防系统防护感应雷击方案?控制室内电源引入处并联一套电源防雷器进行电源C级防护，并在其前端串联2P/16A的空开。在设备前端串联雷插座进行D级防护。?在室内变压器的直流输出端串联安装直流电源防雷器（对室外设备供电）?在室内报警主机防区接线端串联安装信号防雷器，?在室内报警主机电话口线端串联安装信号防雷器，（电话线传输）?室外红外对射电源和信号处，分别安装直流电源防雷器和信号防雷器，每套红外对射安装一套直流电源防雷器和一套信号防雷器，?室外电子围墙控制器前端安装一套信号防雷器，?有天线引出的GPRS模块端口处安装一套天馈线路防雷器，（GPRS传输）?室内千里眼的模拟量输入出口安装一套信号防雷器?在户外监控摄像机进线端安装监控系统专用防雷器（带云台的监控）以保护监控摄像机不被雷电过电压损坏，?室外对射系统，电...
