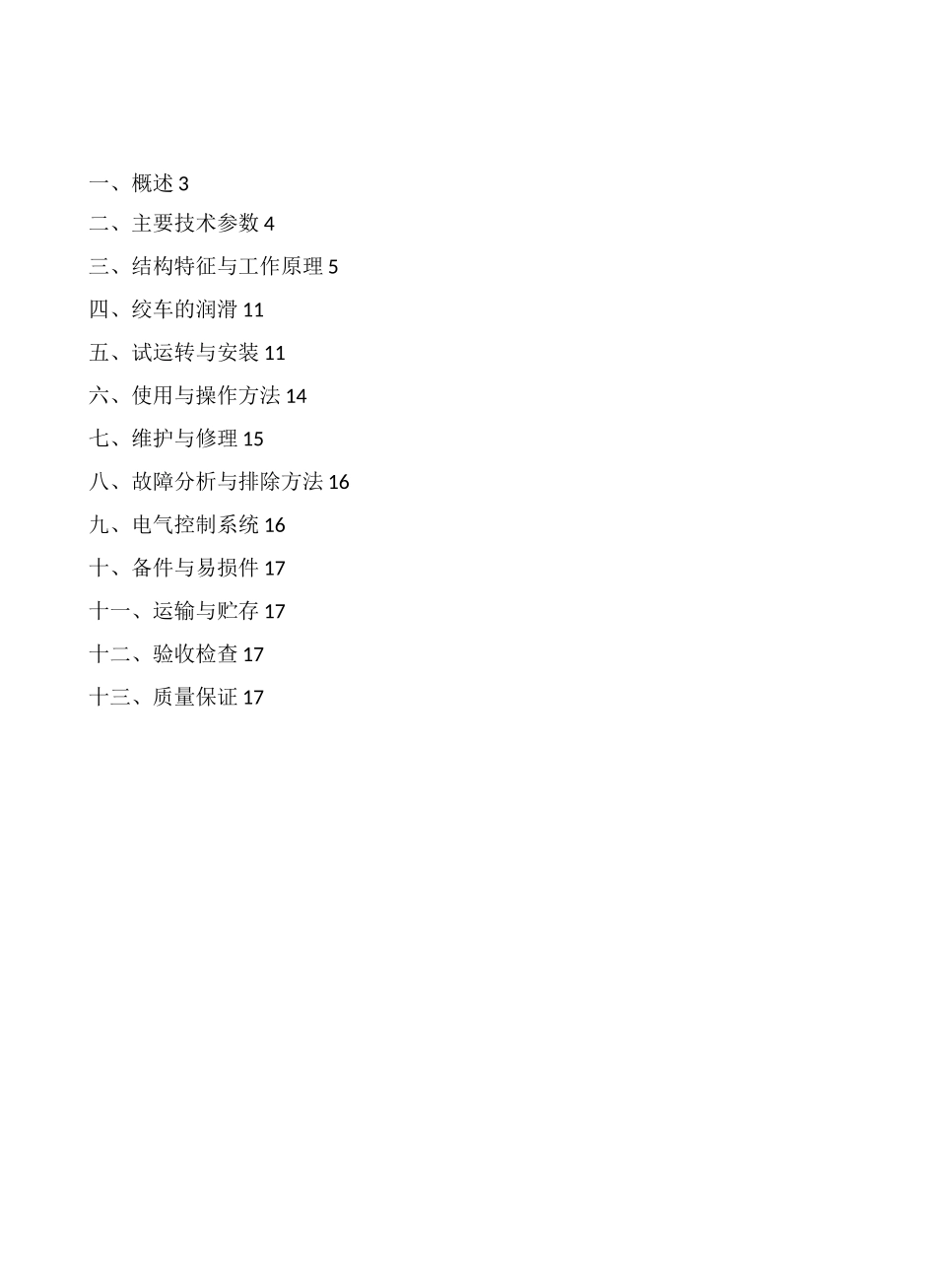

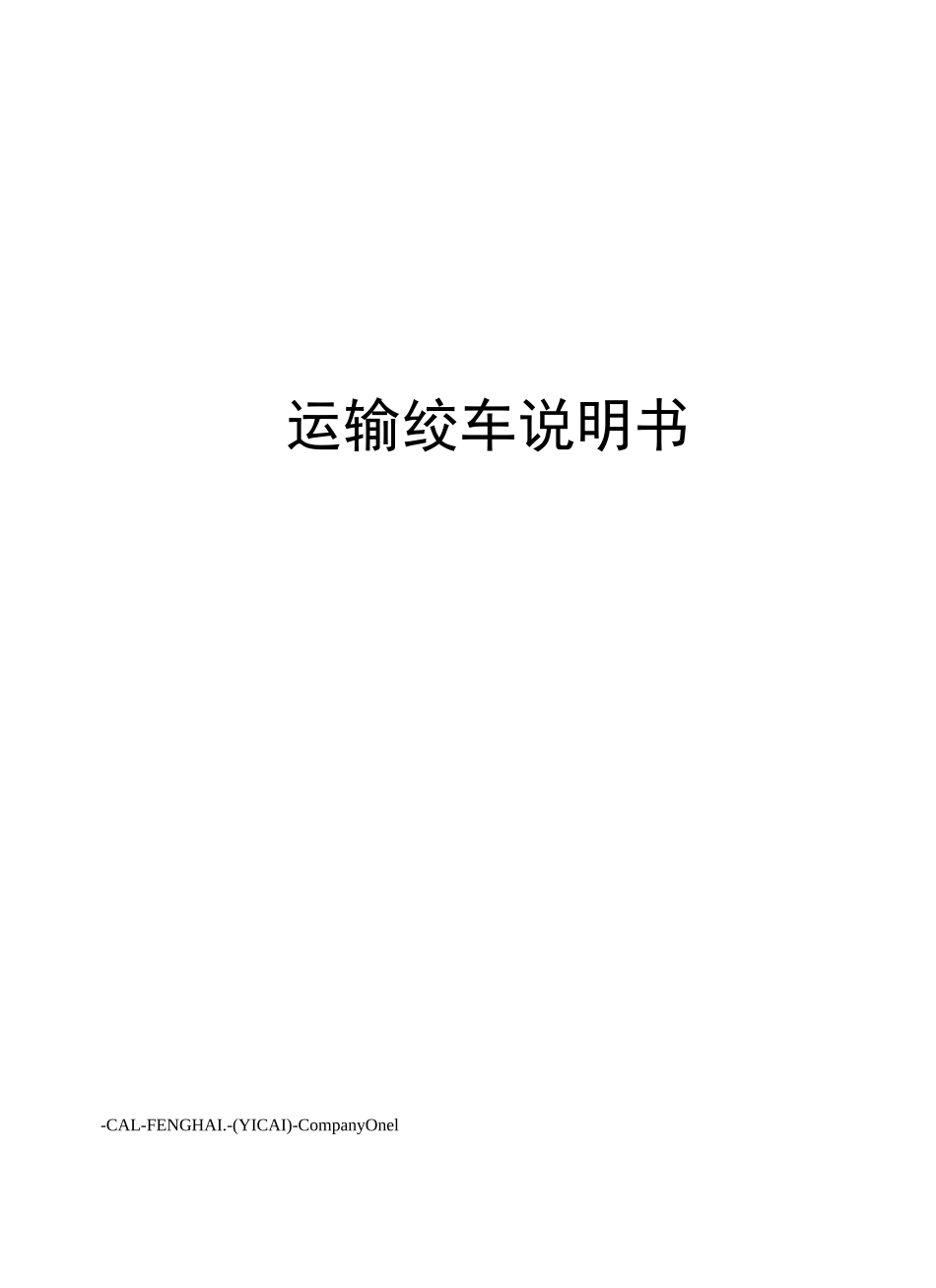

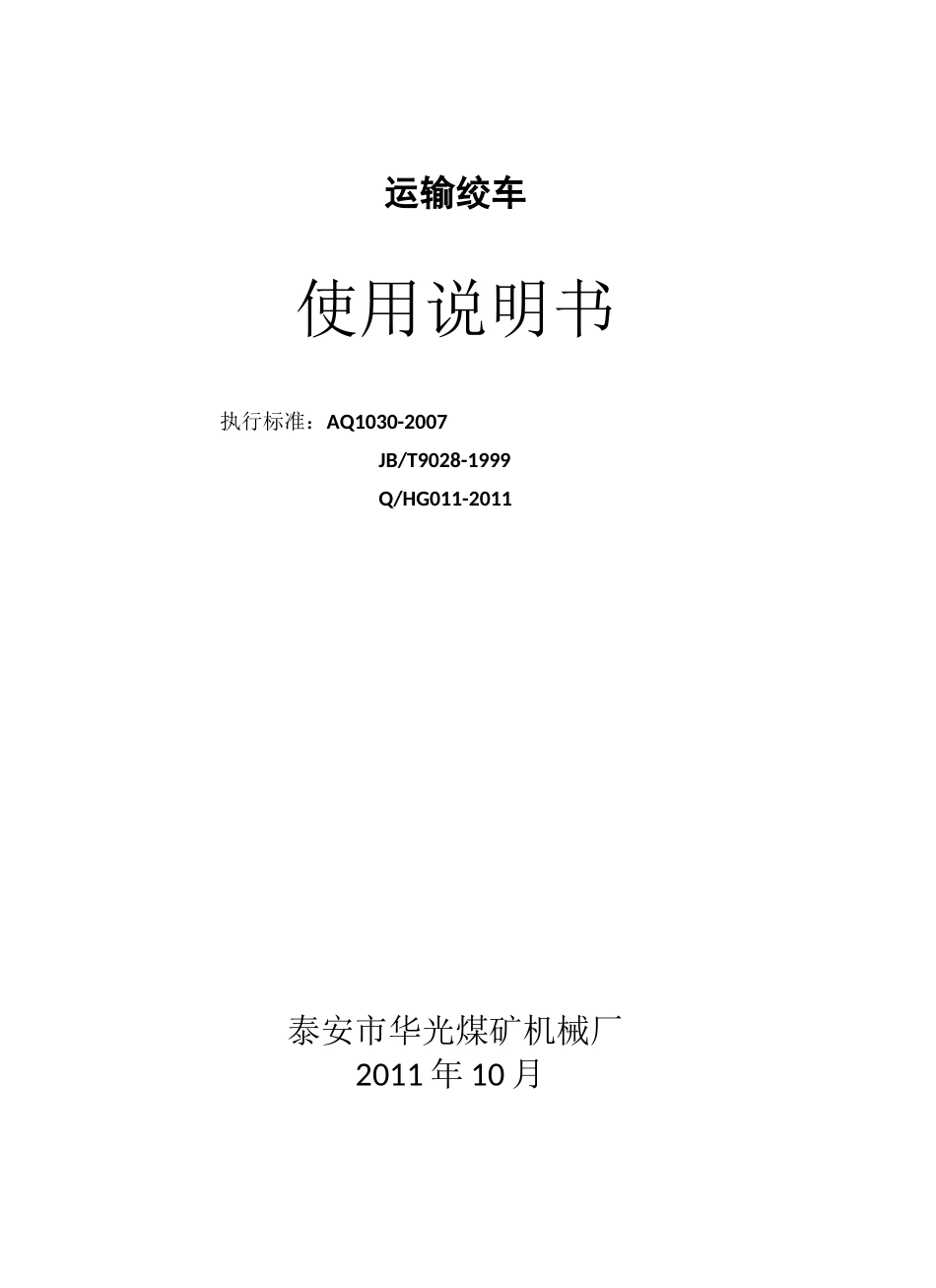

运输绞车说明书-CAL-FENGHAI.-(YICAI)-CompanyOnel运输绞车使用说明书执行标准：AQ1030-2007JB/T9028-1999Q/HG011-2011泰安市华光煤矿机械厂2011年10月一、概述3二、主要技术参数4三、结构特征与工作原理5四、绞车的润滑11五、试运转与安装11六、使用与操作方法14七、维护与修理15八、故障分析与排除方法16九、电气控制系统16十、备件与易损件17十一、运输与贮存17十二、验收检查17十三、质量保证172、八、▲前言为了能使用户正确安全的使用、保养和管理运输绞车（以下简称绞车），特编辑本使用维护说明书。本说明书简要介绍了绞车主要技术性能参数、用途、工作原理、使用、保养和维修等方面的要求，供用户安装、使用、维修人员及有关技术人员阅读。用户在安装和使用绞车前必须认真阅读本使用维护说明书。3运输绞车一、概述1、主要用途及适用范围JYB系列运输绞车主要适用于煤矿井下和其它矿山在倾角小于30°的巷道牵引矿车。2、品种与规格我厂共生产三种规格的运输绞车，分别是JYB-40X、JYB-50X、JYB-60X，所有规格的结构和工作原理相同。3、工作条件（1）隔爆型绞车工作时，周围空气中的煤尘、甲烷爆炸性气体不应超过《煤矿安全规程》中规定的浓度。（2）非隔爆型绞车不应用于有瓦斯、煤尘等易燃、易爆气体的场所。（3）绞车应安装在空气温度0°C〜40°C、相对湿度不大于85%（环境温度为20°C±5°C时），海拔高度不超过1000m的机房内，应能防止液体浸入电器内部，无剧烈震动、颠簸，无腐蚀性气体的环境中工作。（4）当海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电气设备应根据制造厂和用户的协议进行设计或使用。4、型号编制JYB—□X□□_TTTTT—改进序号基准层上钢丝绳速度，单位为（m/s）基准层上钢丝绳静张力，单位为（kN）隔爆型（非隔爆型不注）运输绞车卷扬机类标注示例：基准层上钢丝绳静张力为40kN，基准层上钢丝绳速度为1.25m/s的隔爆型运输绞车标记为JYB-40X；5、警示语（1）绞车严禁用于提升重物或载人运输；（2）绞车所配的电机和电器设备，必须要有在有效期内的安标证。（3）在电机开动时，严禁离合装置与刹车装置同时制动以防电机烧毁和主机内部受损伤或其他意外事故。4二、主要技术参数JYB系列运输绞车主要技术参数见表一表一：运输绞车主要技术基本参数项目JYB-40XJYB-50XJYB-60X备注容绳量(m)650650650钢丝绳直径(mm)©22©24①26基准层上钢丝绳静张力(KN)405060基准层上钢丝绳速度(m/s)卷筒规格(mm)©580X600©610X600©720X800电动机型号YBK2-280M-6YBK2-280S-4YBK2-315M-6功率(kw)557590电压(V)380/660380/660380/660转速(r/min)980980980隔爆型电力液压推动器BYT-180/12BYT-180/12BYT-180/12附属电器隔爆型真空可逆磁力启动器QBZ-120N/660(380)QBZ-120N/660(380)QBZ-200N/660(380)用户可自备隔爆型控制按钮LA81-3ALA81-3ALA81-3A绞车重量(含电机)(kg)462046206200外形尺寸(长X宽X高)(mm)2520X2280X21502520X2280X21502665X2523X21505三、结构特征与工作原理1、主要结构及工作原理绞车由电动机、卷筒装置、工作制动器、安全制动器、离合器、深度指示装置、底座、护罩等部件组成。（1）电动机：绞车工作的动力。（2）卷筒装置：内部设置了一级差动轮系和一级定轴轮系作为绞车的传动机构，外部用于缠绕钢丝绳。（3）工作制动器：绞车工作时，通过手的操作能够在不停车的情况下，对绞车卷筒进行制动。（4）安全制动器：绞车工作时，出现紧急情况或发生故障时，能够对绞车卷筒进行制动。（5）离合器：通过手的操作能够控制绞车的运转和停止。（6）深度指示器：能指示出绞车所牵引矿车所在位置。（7）底座：其上能够固定电动机，卷筒装置，工作制动器,安全制动器,离合器，深度指示装置等部件。绞车采用一级差动轮系和一级定轴轮系进行传动，在行星轮系里采用了浮动机构。左端支承在电机上，右端支承在支架上，深度指示器的齿轮与卷筒上的内齿轮啮合。电机齿轮与轴齿轮相联，轴齿轮带动小齿轮架上的三个小行星轮旋转，小行星轮与小内齿轮相啮合，三个小行星轮除作自转外，还要围绕轴齿轮公转，即带动了小齿轮架旋转，小齿轮架与双联齿...
