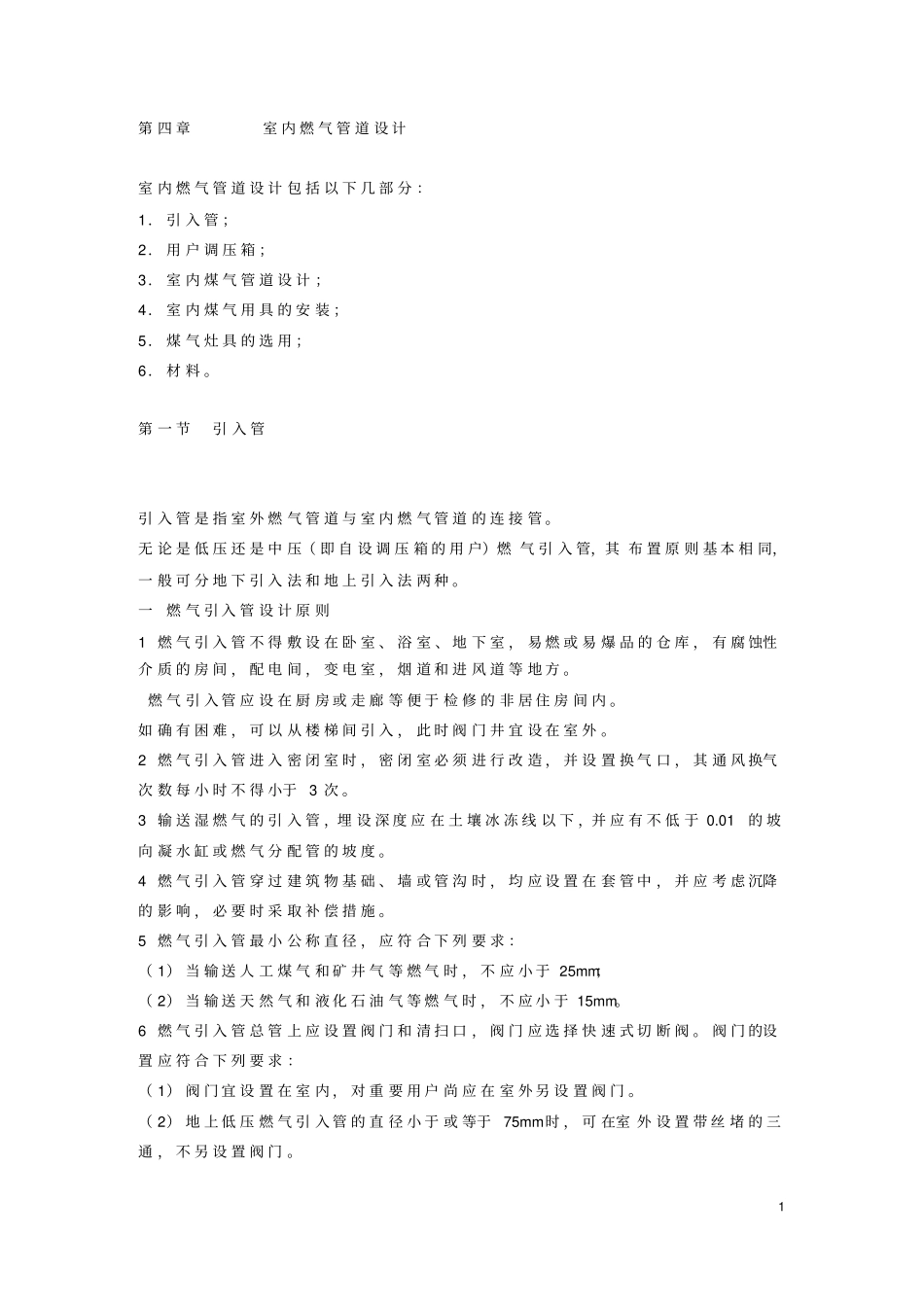

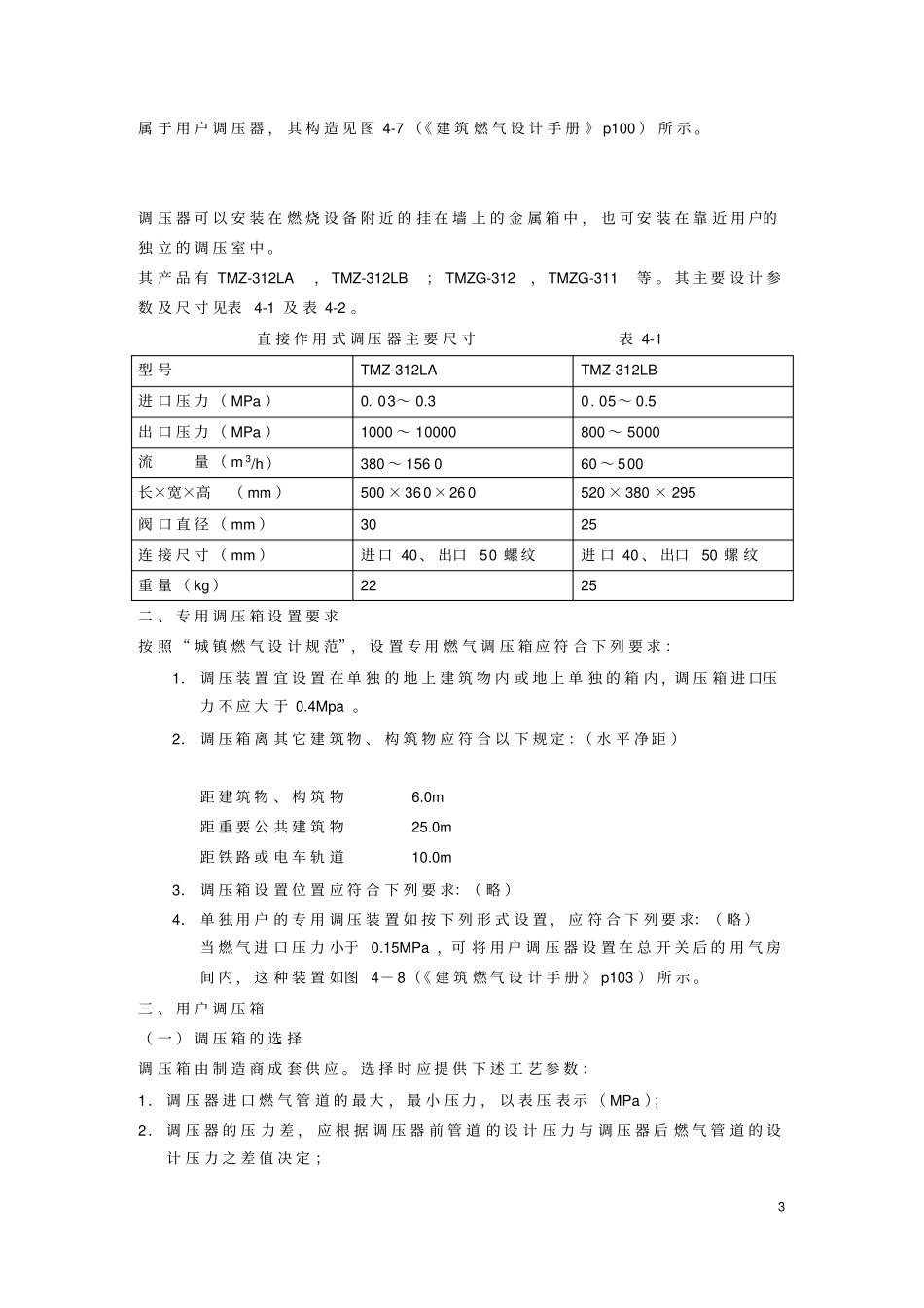

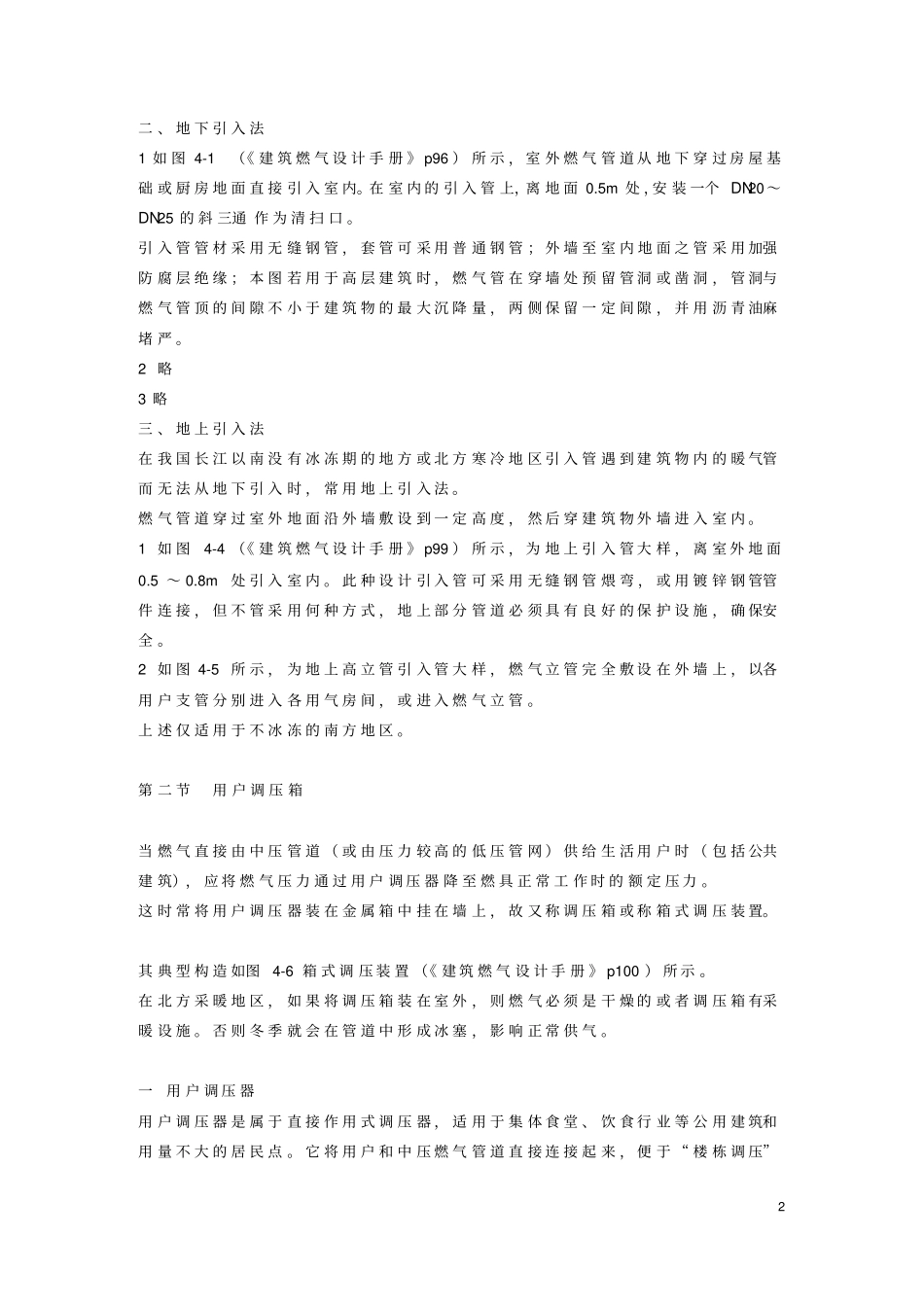

1第四章室内燃气管道设计室内燃气管道设计包括以下几部分：1．引入管；2．用户调压箱；3．室内煤气管道设计；4．室内煤气用具的安装；5．煤气灶具的选用；6．材料。第一节引入管引入管是指室外燃气管道与室内燃气管道的连接管。无论是低压还是中压（即自设调压箱的用户）燃气引入管，其布置原则基本相同，一般可分地下引入法和地上引入法两种。一燃气引入管设计原则1燃气引入管不得敷设在卧室、浴室、地下室，易燃或易爆品的仓库，有腐蚀性介质的房间，配电间，变电室，烟道和进风道等地方。燃气引入管应设在厨房或走廊等便于检修的非居住房间内。如确有困难，可以从楼梯间引入，此时阀门井宜设在室外。2燃气引入管进入密闭室时，密闭室必须进行改造，并设置换气口，其通风换气次数每小时不得小于3次。3输送湿燃气的引入管，埋设深度应在土壤冰冻线以下，并应有不低于0.01的坡向凝水缸或燃气分配管的坡度。4燃气引入管穿过建筑物基础、墙或管沟时，均应设置在套管中，并应考虑沉降的影响，必要时采取补偿措施。5燃气引入管最小公称直径，应符合下列要求：（1）当输送人工煤气和矿井气等燃气时，不应小于25mm；（2）当输送天然气和液化石油气等燃气时，不应小于15mm。6燃气引入管总管上应设置阀门和清扫口，阀门应选择快速式切断阀。阀门的设置应符合下列要求：（1）阀门宜设置在室内，对重要用户尚应在室外另设置阀门。（2）地上低压燃气引入管的直径小于或等于75mm时，可在室外设置带丝堵的三通，不另设置阀门。2二、地下引入法1如图4-1（《建筑燃气设计手册》p96）所示，室外燃气管道从地下穿过房屋基础或厨房地面直接引入室内。在室内的引入管上，离地面0.5m处，安装一个DN20～DN25的斜三通作为清扫口。引入管管材采用无缝钢管，套管可采用普通钢管；外墙至室内地面之管采用加强防腐层绝缘；本图若用于高层建筑时，燃气管在穿墙处预留管洞或凿洞，管洞与燃气管顶的间隙不小于建筑物的最大沉降量，两侧保留一定间隙，并用沥青油麻堵严。2略3略三、地上引入法在我国长江以南没有冰冻期的地方或北方寒冷地区引入管遇到建筑物内的暖气管而无法从地下引入时，常用地上引入法。燃气管道穿过室外地面沿外墙敷设到一定高度，然后穿建筑物外墙进入室内。1如图4-4（《建筑燃气设计手册》p99）所示，为地上引入管大样，离室外地面0.5～0.8m处引入室内。此种设计引入管可采用无缝钢管煨弯，或用镀锌钢管管件连接，但不管采用何种方式，地上部分管道必须具有良好的保护设施，确保安全。2如图4-5所示，为地上高立管引入管大样，燃气立管完全敷设在外墙上，以各用户支管分别进入各用气房间，或进入燃气立管。上述仅适用于不冰冻的南方地区。第二节用户调压箱当燃气直接由中压管道（或由压力较高的低压管网）供给生活用户时（包括公共建筑），应将燃气压力通过用户调压器降至燃具正常工作时的额定压力。这时常将用户调压器装在金属箱中挂在墙上，故又称调压箱或称箱式调压装置。其典型构造如图4-6箱式调压装置（《建筑燃气设计手册》p100）所示。在北方采暖地区，如果将调压箱装在室外，则燃气必须是干燥的或者调压箱有采暖设施。否则冬季就会在管道中形成冰塞，影响正常供气。一用户调压器用户调压器是属于直接作用式调压器，适用于集体食堂、饮食行业等公用建筑和用量不大的居民点。它将用户和中压燃气管道直接连接起来，便于“楼栋调压”3属于用户调压器，其构造见图4-7（《建筑燃气设计手册》p100）所示。调压器可以安装在燃烧设备附近的挂在墙上的金属箱中，也可安装在靠近用户的独立的调压室中。其产品有TMZ-312LA，TMZ-312LB；TMZG-312，TMZG-311等。其主要设计参数及尺寸见表4-1及表4-2。直接作用式调压器主要尺寸表4-1型号TMZ-312LATMZ-312LB进口压力（MPa）0.03～0.30.05～0.5出口压力（MPa）1000～10000800～5000流量（m3/h）380～156060～500长×宽×高（mm）500×360×260520×380×295阀口直径（mm）3025连接尺寸（mm）进口40、出口50螺纹进口40、出口50螺纹重量（kg）2225二、专用调压箱设置要求按照“城镇燃气设计规范”，设置专用燃气调压箱应符合下列要求：1．调压装置宜设置...
