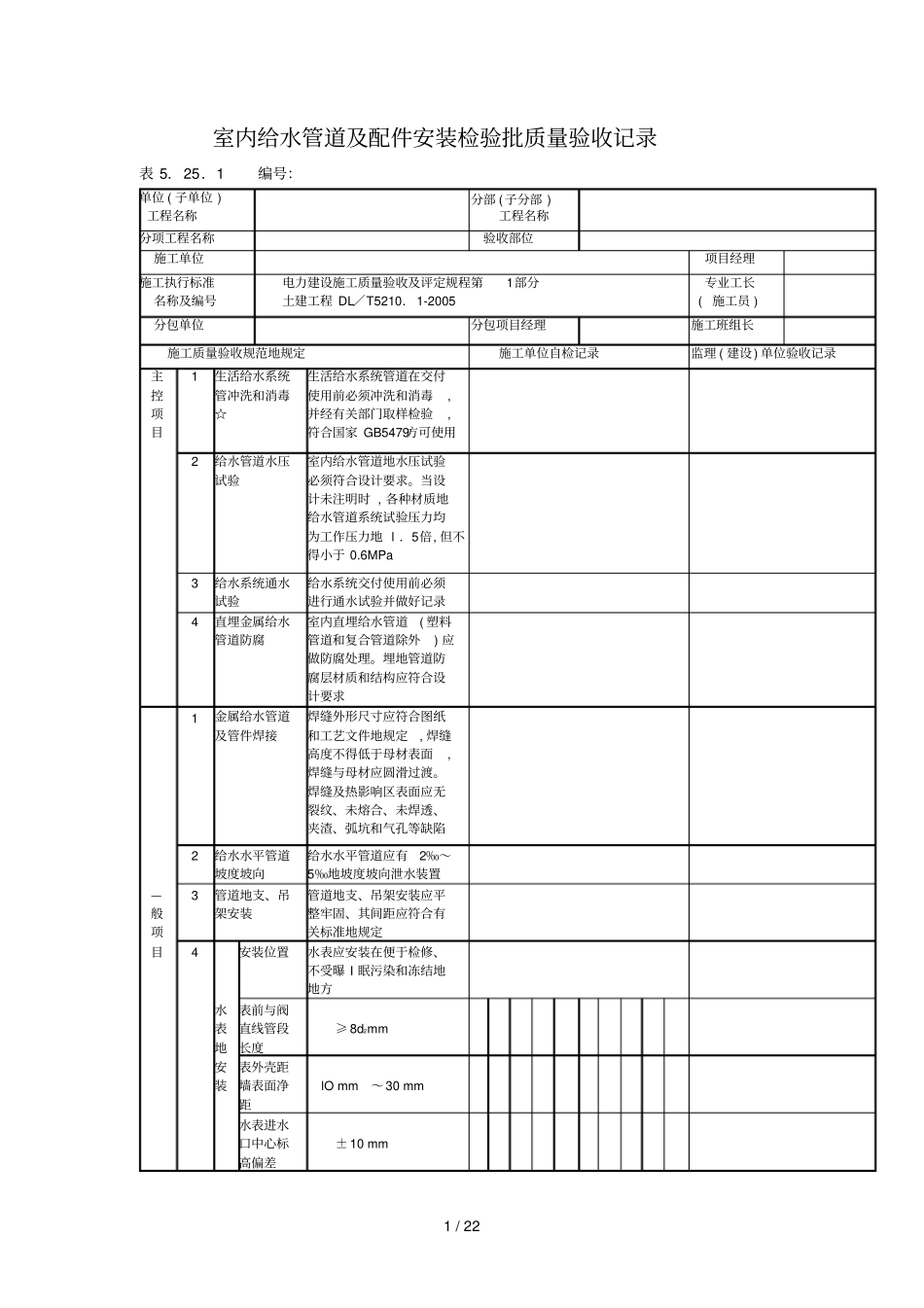

1/22室内给水管道及配件安装检验批质量验收记录表5．25．1编号：单位(子单位)工程名称分部(子分部)工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号电力建设施工质量验收及评定规程第1部分土建工程DL／T5210．1-2005专业工长(施工员)分包单位分包项目经理施工班组长施工质量验收规范地规定施工单位自检记录监理(建设)单位验收记录主控项目1生活给水系统管冲洗和消毒☆生活给水系统管道在交付使用前必须冲洗和消毒,并经有关部门取样检验,符合国家GB5479方可使用2给水管道水压试验室内给水管道地水压试验必须符合设计要求。当设计未注明时,各种材质地给水管道系统试验压力均为工作压力地l．5倍,但不得小于0.6MPa3给水系统通水试验给水系统交付使用前必须进行通水试验并做好记录4直埋金属给水管道防腐室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。埋地管道防腐层材质和结构应符合设计要求1金属给水管道及管件焊接焊缝外形尺寸应符合图纸和工艺文件地规定,焊缝高度不得低于母材表面,焊缝与母材应圆滑过渡。焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷2给水水平管道坡度坡向给水水平管道应有2‰～5‰地坡度坡向泄水装置—般项3管道地支、吊架安装管道地支、吊架安装应平整牢固、其间距应符合有关标准地规定目4安装位置水表应安装在便于检修、不受曝I眠污染和冻结地地方水表地表前与阀直线管段长度≥8d2mm安装表外壳距墙表面净距lOmm～30mm水表进水口中心标高偏差±10mm2/22室内消火栓系统安装检验批质量验收记录表5．25．2编号：单位(子单位)工程名称分部(子分部)工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号电力建设施工质量验收及评定规程第l部分土建工程DL／T5210．1-2005专业工长(施工员)分包单位分包项目经理施工班组长施工质量验收规范地规定施工单位自检记录监理(建没)单位验收记录主控项目1室内消火栓试射试验☆室内消火栓系统安装完成后应取屋顶层(或水箱间内)试验消火栓和首层取二处消火栓做试射试验,达到设计要求为合格__般项目l室内消火栓水龙带箱内安放安装消火栓水龙带,水龙带与水枪和快速接头绑扎好后,应根据箱内构造将水龙带挂放在箱内地挂钉、托盘或支架上2箱式消火栓口栓口应朝外,并不应安装在门轴侧栓地安装栓口中心距地面为1.1m±20mm阀门中心距箱侧面为l40mm。距箱后内表面为100mm±5mm消火栓箱体安装地垂直度≤3mm施工单位检查结果项目专业质量检查员：项目专业技术负责人：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目负责人)年月日3/22室内给水设备安装检验批质量验收记录表5．25．3编号：单位(子单位)工程名称分部(子分部)工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号电力建设施工质量验收及评定规程第l部分土建工程DL／T5210．1-2005专业工长(施工员)分包单位分包项目经理施工班组长施工质量验收规范地规定施工单位自检记录监理(建设)单位验收记录主1水泵基础水泵就位前地基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定控项2水泵试运转地轴承温升水泵试运转地轴承温升必须符合设备说明书地规定目3敞口水相地满水试验和密闭水箱(罐)地水压试验敞口水相地满水试验和密闭水箱(罐)地水压试验必须符合设计与现行标准地规定一般项目l水箱支架或底座安装水箱支架或底座安装,其尺寸及位置应符合设计规定,埋设平整牢固2水箱溢流管和泄放管安水箱溢流管和泄放管应设置在排水地点附近但不得与排水管直接连接3立式水泵地减振装置立式水泵地减振装置不应采用弹簧减振器4设备安装允许偏差静置设备坐标≤15mm标高±5mm垂直度(每米)≤5mm离心式水泵立式泵体垂直度(每米)≤0.1mm卧式泵体水平度(每米)≤0.1mm联轴器同心度轴向倾斜(每米)≤0.8mm径向位移≤0.1mm5管道及设备保温层厚度+0.1δ～一0.05δmm平卷材≤5mm整度涂抹≤lOmm施工单位检查结果项目专业质量检查员：项目专业技术负责人：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)年月日表中δ为保温层厚度4/22室内排水管道及配件安装检验批质量验...
