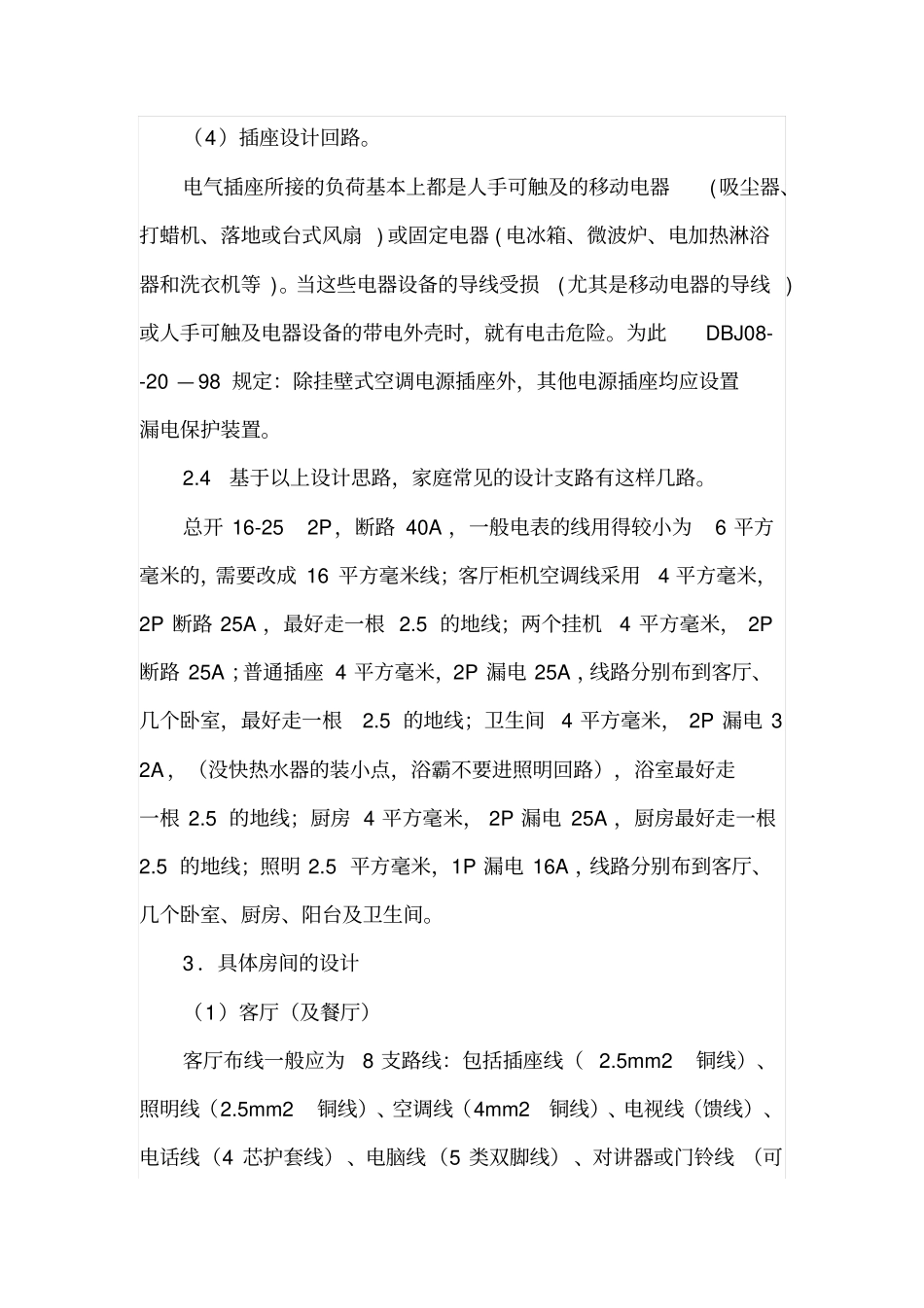

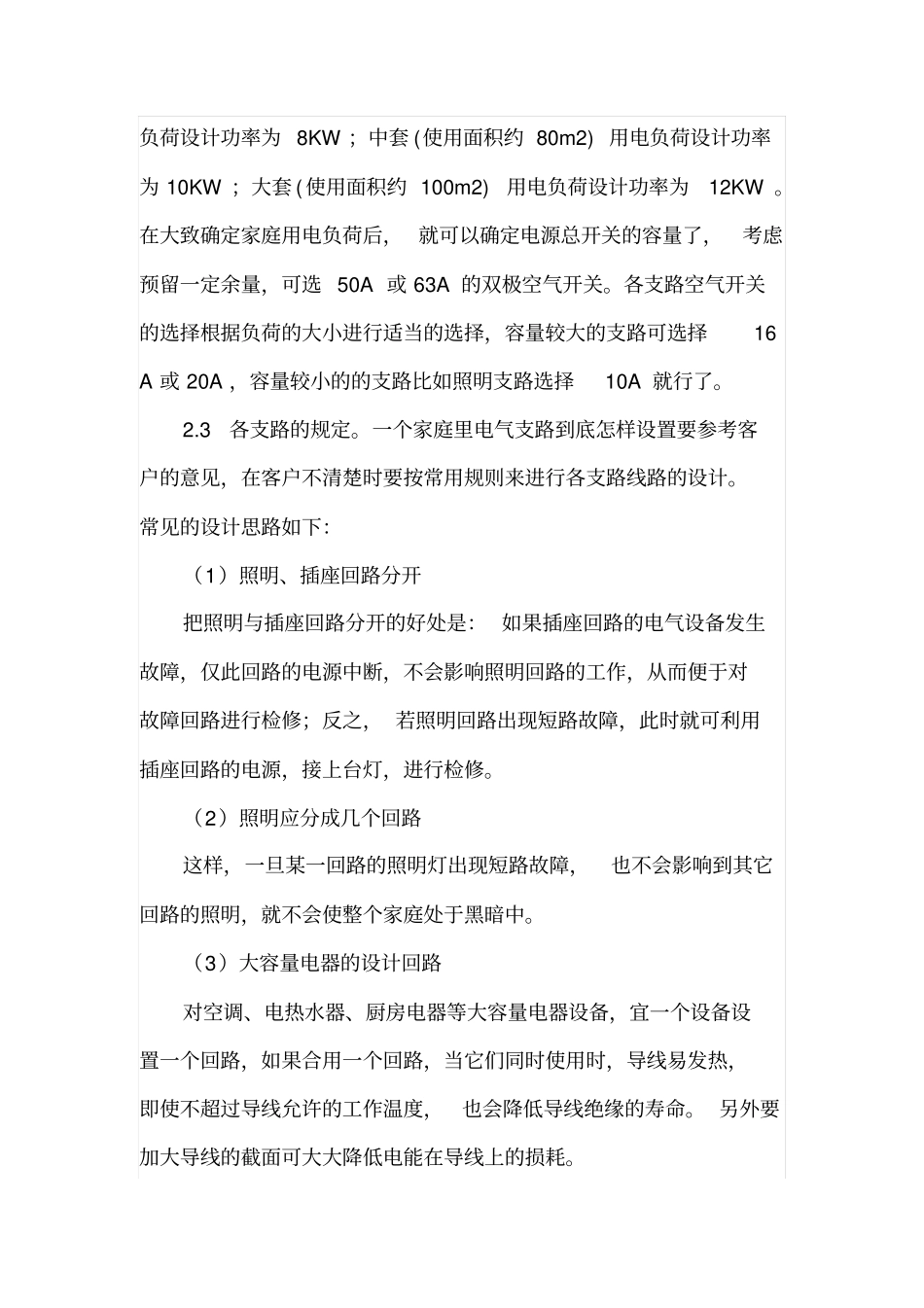

室内装修中的电气电路设计及安装【摘要】随着我国逐渐进入城市化，城市房屋越来越多，房屋装修越来越高档，室内装修行业也成了一块巨大的蛋糕。家庭装修已是人们非常关注的问题，人们在房屋装修时注意力往往集中在格局和色调等设计上，对电气方面比较忽视，电气线路设计上不完善，甚至出现无图施工，电气安装时混乱和存在不够规范的问题,由于电气安装不合格导致的火灾事故时常发生。因此房屋线路的设计和安装应该引起人们足够的重视。【关键词】家庭装修；电气设计；火灾事故1．电气安装相关图纸尽管家庭电气安装属于比较简单的电气安装，但为了能对安装过程有图施工，对施工过程进行指导和以后进行电气线路的更换、维修，应该要有基本的电气图纸，至少要有配电系统图和电气平面施工图或平面安装图。2．线路设计原则2.1配电箱的设计师。每套住宅进户处必须设嵌墙式住户配电箱。进户线常用10m2的铜芯线，考虑到设计的超前性，最好建议用户进户线采用16m2或25m2的铜芯线。住户配电箱设置带漏电保护的电源总开关，该开关能同时切断相线和中性线，总空开下分接各支路单极空气开关，且有断开标志。2.2用电负荷的确定。随着国民生活水平的逐渐提高，考虑消费的超前性，容量上要有一定的多余量，小套(使用面积约56m2)用电负荷设计功率为8KW；中套(使用面积约80m2)用电负荷设计功率为10KW；大套(使用面积约100m2)用电负荷设计功率为12KW。在大致确定家庭用电负荷后，就可以确定电源总开关的容量了，考虑预留一定余量，可选50A或63A的双极空气开关。各支路空气开关的选择根据负荷的大小进行适当的选择，容量较大的支路可选择16A或20A，容量较小的的支路比如照明支路选择10A就行了。2.3各支路的规定。一个家庭里电气支路到底怎样设置要参考客户的意见，在客户不清楚时要按常用规则来进行各支路线路的设计。常见的设计思路如下：（1）照明、插座回路分开把照明与插座回路分开的好处是：如果插座回路的电气设备发生故障，仅此回路的电源中断，不会影响照明回路的工作，从而便于对故障回路进行检修；反之，若照明回路出现短路故障，此时就可利用插座回路的电源，接上台灯，进行检修。（2）照明应分成几个回路这样，一旦某一回路的照明灯出现短路故障，也不会影响到其它回路的照明，就不会使整个家庭处于黑暗中。（3）大容量电器的设计回路对空调、电热水器、厨房电器等大容量电器设备，宜一个设备设置一个回路，如果合用一个回路，当它们同时使用时，导线易发热，即使不超过导线允许的工作温度，也会降低导线绝缘的寿命。另外要加大导线的截面可大大降低电能在导线上的损耗。（4）插座设计回路。电气插座所接的负荷基本上都是人手可触及的移动电器(吸尘器、打蜡机、落地或台式风扇)或固定电器(电冰箱、微波炉、电加热淋浴器和洗衣机等)。当这些电器设备的导线受损(尤其是移动电器的导线)或人手可触及电器设备的带电外壳时，就有电击危险。为此DBJ08--20—98规定：除挂壁式空调电源插座外，其他电源插座均应设置漏电保护装置。2.4基于以上设计思路，家庭常见的设计支路有这样几路。总开16-252P，断路40A，一般电表的线用得较小为6平方毫米的，需要改成16平方毫米线；客厅柜机空调线采用4平方毫米，2P断路25A，最好走一根2.5的地线；两个挂机4平方毫米，2P断路25A；普通插座4平方毫米，2P漏电25A，线路分别布到客厅、几个卧室，最好走一根2.5的地线；卫生间4平方毫米，2P漏电32A，（没快热水器的装小点，浴霸不要进照明回路），浴室最好走一根2.5的地线；厨房4平方毫米，2P漏电25A，厨房最好走一根2.5的地线；照明2.5平方毫米，1P漏电16A，线路分别布到客厅、几个卧室、厨房、阳台及卫生间。3．具体房间的设计（1）客厅（及餐厅）客厅布线一般应为8支路线：包括插座线（2.5mm2铜线）、照明线（2.5mm2铜线）、空调线（4mm2铜线）、电视线（馈线）、电话线（4芯护套线）、电脑线（5类双脚线）、对讲器或门铃线（可选用4芯护套线，备用2芯）、报警线（指烟感，红外报警线，选用8芯护套线）。客厅各线终端欲留分布：在电视柜上方欲留电源（多孔面板）、电视、电脑线终端。空调线终端欲留孔应按照空调专...
