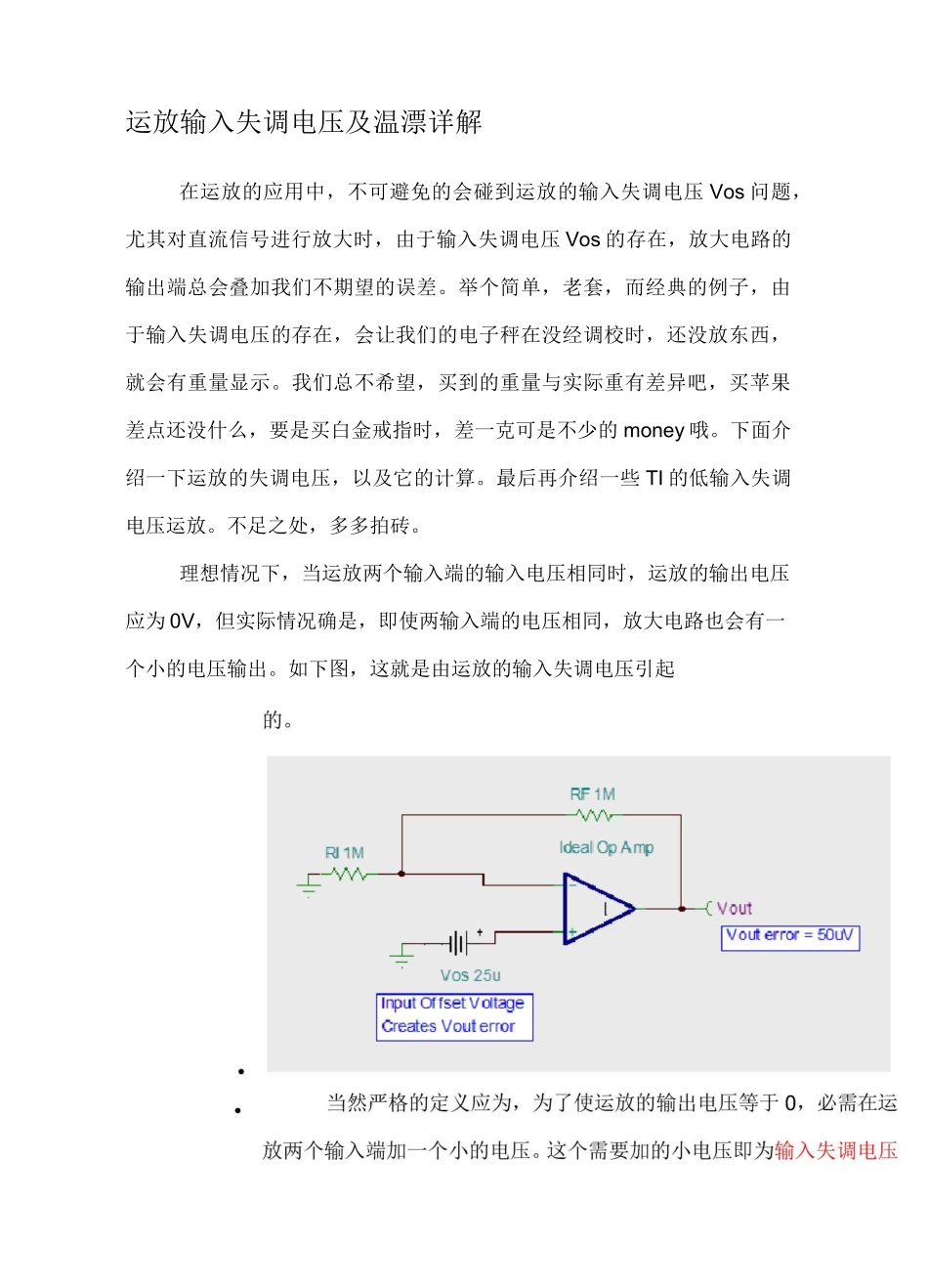

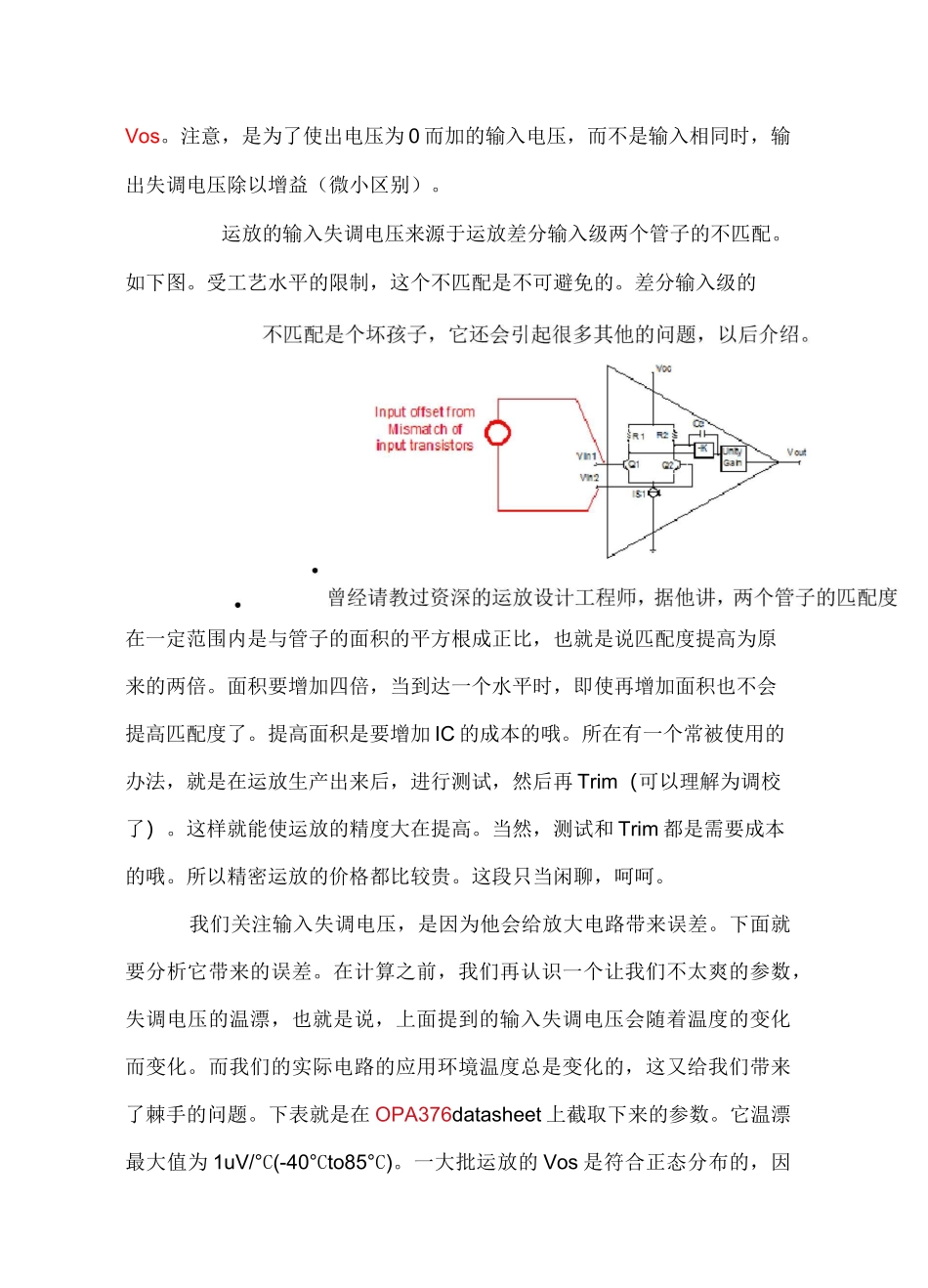

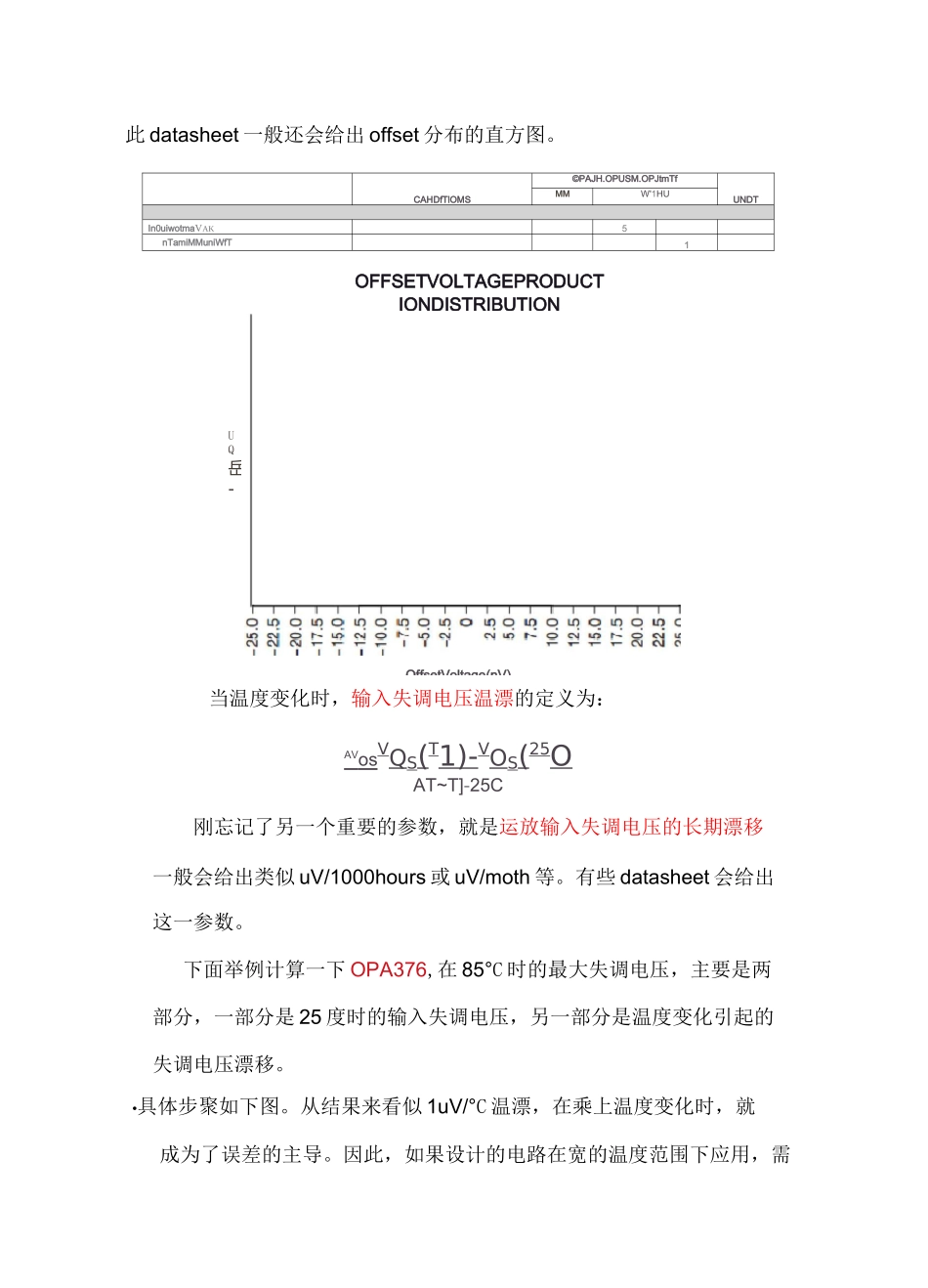

运放输入失调电压及温漂详解在运放的应用中，不可避免的会碰到运放的输入失调电压Vos问题，尤其对直流信号进行放大时，由于输入失调电压Vos的存在，放大电路的输出端总会叠加我们不期望的误差。举个简单，老套，而经典的例子，由于输入失调电压的存在，会让我们的电子秤在没经调校时，还没放东西，就会有重量显示。我们总不希望，买到的重量与实际重有差异吧，买苹果差点还没什么，要是买白金戒指时，差一克可是不少的money哦。下面介绍一下运放的失调电压，以及它的计算。最后再介绍一些TI的低输入失调电压运放。不足之处，多多拍砖。理想情况下，当运放两个输入端的输入电压相同时，运放的输出电压应为0V，但实际情况确是，即使两输入端的电压相同，放大电路也会有一个小的电压输出。如下图，这就是由运放的输入失调电压引起Vos。注意，是为了使出电压为0而加的输入电压，而不是输入相同时，输出失调电压除以增益（微小区别）。运放的输入失调电压来源于运放差分输入级两个管子的不匹配。如下图。受工艺水平的限制，这个不匹配是不可避免的。差分输入级的在一定范围内是与管子的面积的平方根成正比，也就是说匹配度提高为原来的两倍。面积要增加四倍，当到达一个水平时，即使再增加面积也不会提高匹配度了。提高面积是要增加IC的成本的哦。所在有一个常被使用的办法，就是在运放生产出来后，进行测试，然后再Trim（可以理解为调校了）。这样就能使运放的精度大在提高。当然，测试和Trim都是需要成本的哦。所以精密运放的价格都比较贵。这段只当闲聊，呵呵。我们关注输入失调电压，是因为他会给放大电路带来误差。下面就要分析它带来的误差。在计算之前，我们再认识一个让我们不太爽的参数，失调电压的温漂，也就是说，上面提到的输入失调电压会随着温度的变化而变化。而我们的实际电路的应用环境温度总是变化的，这又给我们带来了棘手的问题。下表就是在OPA376datasheet上截取下来的参数。它温漂最大值为1uV/°C(-40°Cto85°C)。一大批运放的Vos是符合正态分布的，因OFFSETVOLTAGEPRODUCTIONDISTRIBUTIONOffsetVoltage(nV)UQ岳-此datasheet一般还会给出offset分布的直方图。CAHDfTlOMS©PAJH.OPUSM.OPJtmTfUNDTMMW'1HUIn0uiwotmaVAK5nTamiMMuniWfT1当温度变化时，输入失调电压温漂的定义为：AVosVQS(T1)-VOS(25OAT~T]-25C刚忘记了另一个重要的参数，就是运放输入失调电压的长期漂移一般会给出类似uV/1000hours或uV/moth等。有些datasheet会给出这一参数。下面举例计算一下OPA376,在85°C时的最大失调电压，主要是两部分，一部分是25度时的输入失调电压，另一部分是温度变化引起的失调电压漂移。•具体步聚如下图。从结果来看似1uV/°C温漂，在乘上温度变化时，就成为了误差的主导。因此，如果设计的电路在宽的温度范围下应用，需IdealOpArrp
