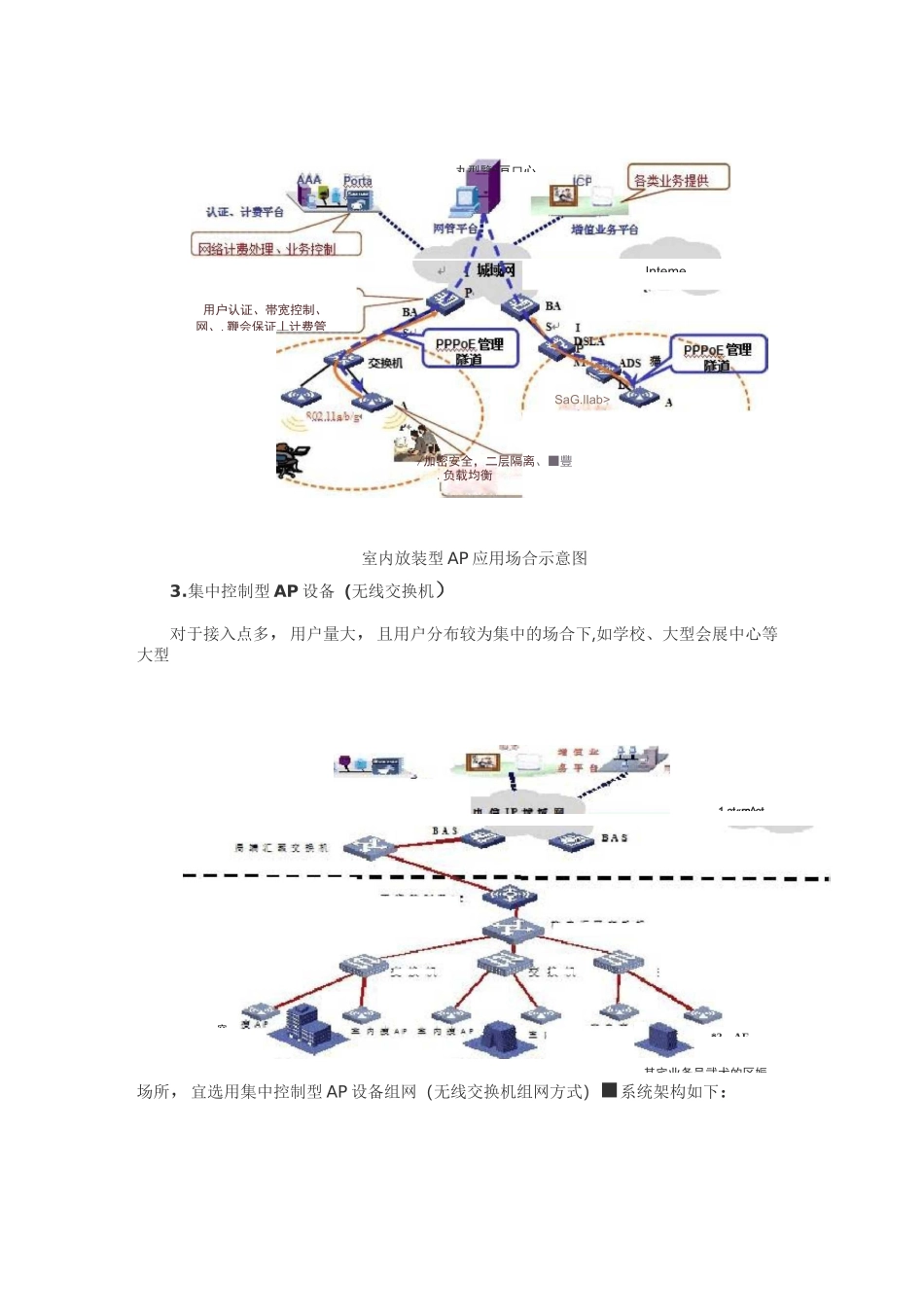

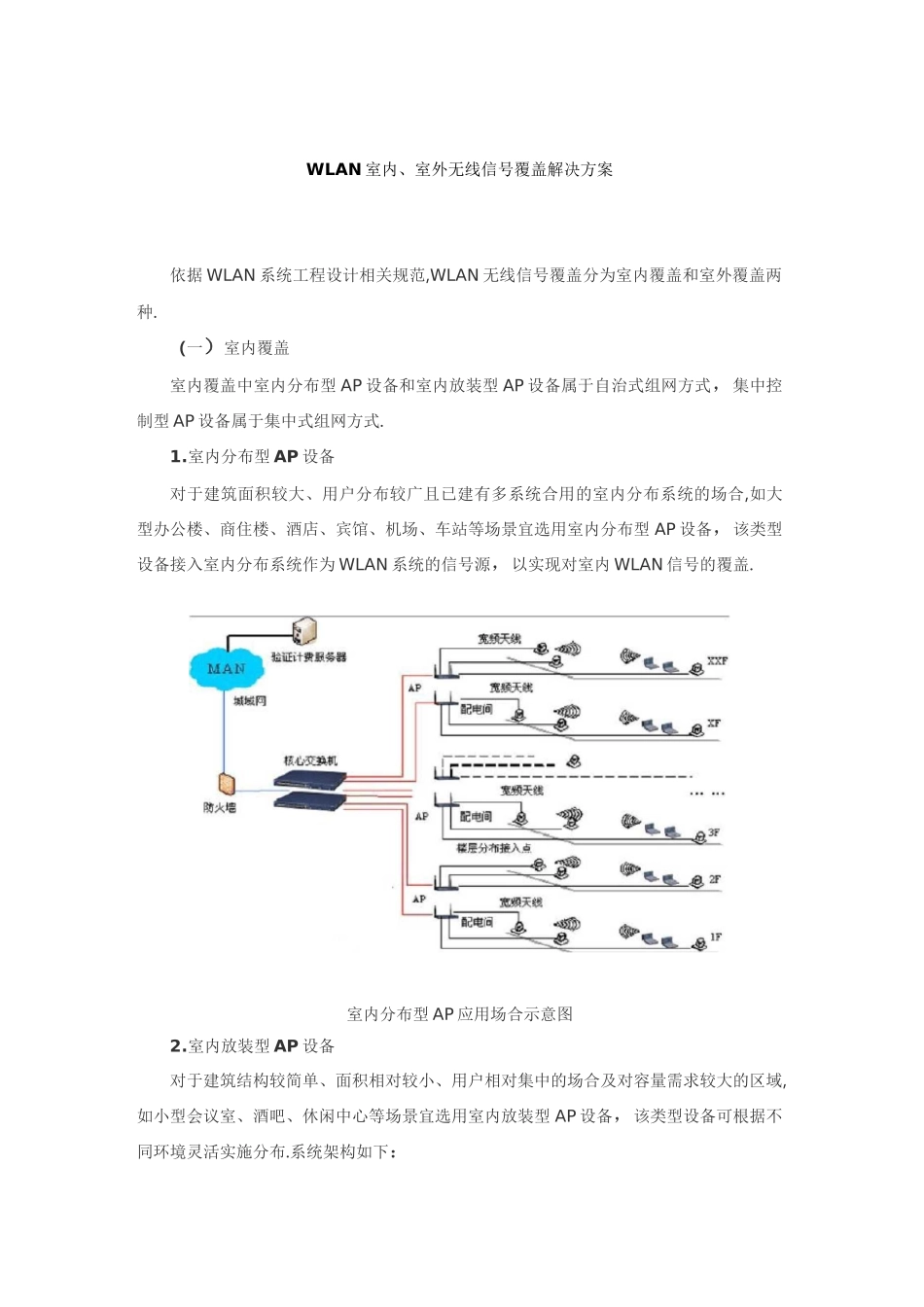

WLAN室内、室外无线信号覆盖解决方案依据WLAN系统工程设计相关规范,WLAN无线信号覆盖分为室内覆盖和室外覆盖两种.（一）室内覆盖室内覆盖中室内分布型AP设备和室内放装型AP设备属于自治式组网方式，集中控制型AP设备属于集中式组网方式.1.室内分布型AP设备对于建筑面积较大、用户分布较广且已建有多系统合用的室内分布系统的场合,如大型办公楼、商住楼、酒店、宾馆、机场、车站等场景宜选用室内分布型AP设备，该类型设备接入室内分布系统作为WLAN系统的信号源，以实现对室内WLAN信号的覆盖.室内分布型AP应用场合示意图2.室内放装型AP设备对于建筑结构较简单、面积相对较小、用户相对集中的场合及对容量需求较大的区域,如小型会议室、酒吧、休闲中心等场景宜选用室内放装型AP设备，该类型设备可根据不同环境灵活实施分布.系统架构如下：SaG.lIab>/加密安全，二层隔离、■豐.负载均衡室内放装型AP应用场合示意图3.集中控制型AP设备（无线交换机）对于接入点多，用户量大，且用户分布较为集中的场合下,如学校、大型会展中心等大型场所，宜选用集中控制型AP设备组网（无线交换机组网方式）■系统架构如下：Inteme用户认证、帯宽控制、网、.鞭会保证丄计费管1.at«rn^et丸型鑒-亘口心其宅业务呈弐犬的区娠空*3：AF集中控制型AP应用场合示意图(二)室外覆盖1.设计原则(1)室外空旷区域总体宜按照蜂窝网状布局执行，尽量提高频率复用效率，将信号均匀分布，控制每个AP覆盖区域的重叠区域.(2)AP(或天线)宜布放在高处，减少人员走动等环境变化对信号传播的影响，改善AP的接收性能.(3)根据覆盖区业务需求和地貌，选择合适的天线类型.(4)天线安装位置需远离大功率电子设备，如：如微波炉、监视器、电机等.(5)在选择天线布放位置时应注意规避可能影响无线射频信号传播的障碍物,如金属架、金属屏风等物体.(6)确定天线位置时应对要求覆盖的每一片区域的特点必须有清楚的了解.(7)了解在此区域的可能的用户的特点以及覆盖区域的建筑结构特点，确定AP(或天线)的安装位置.2.AP选型和应用(1)室外蜂窝覆盖对于中小规模室外覆盖，如公共广场、居民小区、学校校园、公园园区、室外人口较为聚集的空旷地带等场合，宜选用室外放装型AP设备，该类型设备可组成蜂窝状网络结构实现对室外的覆盖.图1.4室外蜂窝覆盖示意图(2)全无线覆盖对于没有任何入户线缆资源，包括5类线、双绞线、分布系统等资源且对数据业务有较大需求的场合，可采用全无线组网模式，即通过从传输网络拉出E1或光纤到应用场合的中心机房，由中心机房通过Lanswitch连接多个AP在中心机房选择置高点加定向天线方式作为中心机房到各AP的传输，通过AP背靠背的方式来解决没有入户线缆资源情况下的室外全覆盖■此组网方式宜选用支持802.11a的AP做桥接，选用支持802.11g的AP做覆盖.图1.5全无线覆盖示意图(3)大功率AP室外覆盖对于布局简单的直型街道如商业步行街场景宜选用大功率室外AP设备,该类型设备可在街道两头或街道中段边的楼顶、或商务楼对面的楼宇上安装,并配外置天线来实现对街道的覆盖图1.6大功率AP室外覆盖示意图通过以上描述可知室内覆盖适用于大型办公楼、商住楼、酒店、宾馆、机场、车站以及小型会议室、酒吧、休闲中心等室内场景;而室外覆盖适用于公共广场、居民小区、学校校园、公园园区、室外人口较为聚集的空旷地带以及对无线数据业务有较大需求的商业步行街等室外场合.二.对于协调未果的需进行室内覆盖的场所，采用室外方式进行覆盖的可行性分析(一)链路预算1・自由空间路径损耗L(dB)计算自由空间传播模型(路径损耗)如下式2.1所示：式2.1匸自由空间(^)=32,44+20lg)+20lg川伽)其中」川杲妝发牯机之间的距萬J是发射液频率。WLAN标准IEEE802.11b/g均工作在2.4GHz,代入上式得出在不同传播距离的情况下,自由空间的传播损耗值如下表1所示.表1传播距离(d)5米10米15米20米30米40米50米60米200米300米2400米54.060.063.566.069.572.074.075.686.089.5Hz24668821682.无线链路计算(1)室外无遮挡情况下链路计算发射机的输出功率Pt,取27dB米;室外某处接收机的信号电平Pr;自由空间路径衰耗L(dB)(按上表1取值);雨衰等环境损耗Lh,取10dB米;电缆及电缆...
