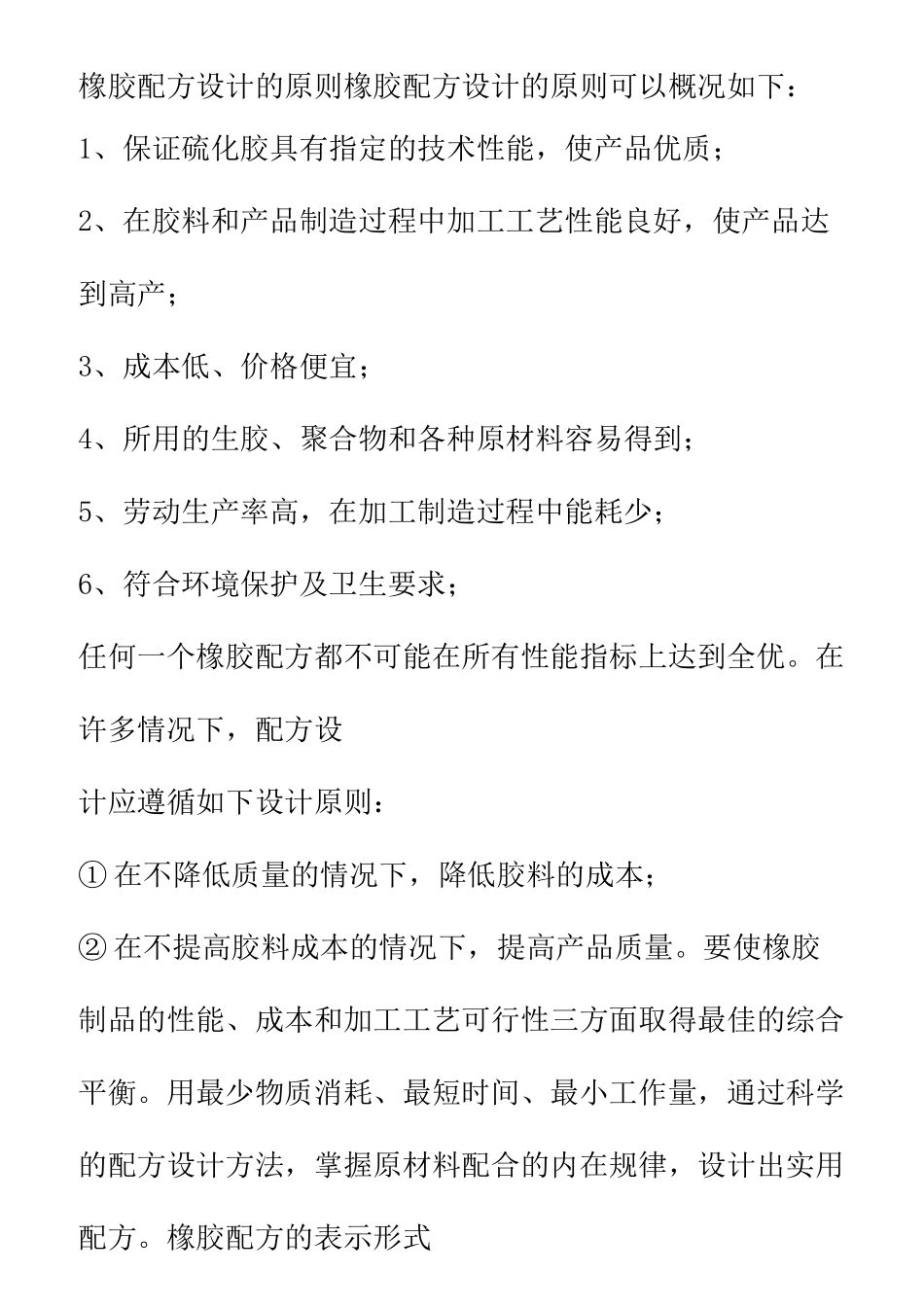

橡胶配方设计的原则橡胶配方设计的原则可以概况如下：1、保证硫化胶具有指定的技术性能，使产品优质；2、在胶料和产品制造过程中加工工艺性能良好，使产品达到高产；3、成本低、价格便宜；4、所用的生胶、聚合物和各种原材料容易得到；5、劳动生产率高，在加工制造过程中能耗少；6、符合环境保护及卫生要求；任何一个橡胶配方都不可能在所有性能指标上达到全优。在许多情况下，配方设计应遵循如下设计原则：①在不降低质量的情况下，降低胶料的成本；②在不提高胶料成本的情况下，提高产品质量。要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。橡胶配方的表示形式原材料名称基本配方/质量份PHR质量分数配方/%体积分数配方/%生产配方/KGNR10050硫磺3促进剂M1氧化锌5硬脂酸2炭黑50合计161天然橡胶(NR)基础配方原材料名称NBC标准试样编号质量份原材料名称NBC标准试样编号质量份原材料名称NBC标准试样编号纯胶配方半补强炉黑(SRF)NR一100防老剂PBN3771氧化锌3705促进剂DM3731硬脂酸3722硫磺371注：硫化时间为140°CX10min,20min,40min,80min。NBS为美国国家标准局编丁苯橡胶(SBR)基础配方原材料名称NBC标准试样编号非充油SBR配方充油SBR配方充油量25phr充油量充油量50phr充油量非充油SBR一100一一一一充油SBR一一125150氧化锌3703硬脂酸3721硫磺371炉法炭黑3785075促进剂NS3841Phr指每百质量份橡胶的分量数注：硫化时间为145CX25min,35min,50min氯丁橡胶(CR)基础配方注：硫化时间为150CX15min,30min,60min丁基橡胶(IIR)基础配方原材料名称NBC标准试样编号纯胶配方槽黑配方高耐磨炭黑(HAF)IIR一100100氧化锌37055硫磺37122硬脂酸372一3促进剂DM373一促进剂TMTD37411槽发炭黑375一50HAF378一一注：硫化时间为150°CX20min,40min,80min；150°CX25min,50min,lOOmin丁腈橡胶（NBR）基础配方原材料名称NBC标准试样编号瓦斯炭黑配方NBR一100氧化锌3705硬脂酸3721硫磺371促进剂DM3731瓦斯炭黑38240注：硫化时间为150CX10min,20min,80min顺丁橡胶（BR）基础配方原材料名称NBC标准试样编号HAF配方BR一100氧化锌3703硫磺371硬脂酸3722促进剂NS384HAF37860ASTM型103油一15注：硫化时间为145CX25min,35min,50min异戊橡胶（IR）基础配方原材料名称NBC标准试样编号HAF配方IR氧化锌硫磺硬脂酸促进剂NSHAF3703713723843781005235注：硫化时间为15°CX20min,30min,40min,60min。纯胶配方采用天然橡胶基础配方。三元乙丙橡胶（EPDM）基础配方原材料名称质量份原材料名称质量份EPDM100促进剂TMTD氧化锌5硫磺硬脂酸1HAF50促进剂M环烷油15注：硫化条件在第三单体为DCDP时为160°CX30min,40min,第三单体为ENB时为160CX10min,20min氯磺化聚乙烯（CSM）基础配方原材料名称黑色配方白色配方CSMSRF一氧化铅活性氧化锌促进剂DM促进剂DPTT二氧化钛碳酸钙季戊四醇1004025210042503注：硫化时间为153CX30min,40min,50min氯化丁基橡胶（CIIR）基础配方原材料名称质量份原材料名称质量份CIIR100HAF50硬脂酸1促进剂TMTD1促进剂DM2氧化锌3氧化镁2注：硫化时间为153CX30min,40min,50min聚硫橡胶（PSR）基础配方原材料名称ST配方FA配方原材料配方ST配方FAPSRSRF促进剂DM氧化镁100601610060氧化锌促进剂DM促进剂DPG一注：硫化时间为150CX30min,40min,50min丙烯酸酯橡胶（ACM）基础配方原材料名称质量份原材料名称质量份ACM100防老剂RD1快压出炭黑FEF60硬脂酸纳硬脂酸钾硫磺注：硫化条件为一段166°CX10min;二段硫化180°CX8h。混炼型聚氨酯橡胶（PUR）基础配方原材料名称质量份原材料名称质量份PUR100防老剂Caytur4古马隆树脂15硫磺促进剂M1HAF30促进剂DM4硬脂酸镉注：硫化时间为153°CX40min,60min氯醇橡胶（CO）基础配方原材料名称质量份原材料名称质量份CO硬脂酸铅FEF10060铅丹促进剂NBC促进剂NA-222注：硫化时间为160CX30min,40min,50min氟橡胶（FKM）基础配方原材料名称质量份原材料名称质量份FKM（Viton型）100氧化镁15MT炭黑20硫化剂Dink3#要求耐水性时用11质量份氧化钙代替氧化镁，...
