建筑工程重点部位细部做法VIP免费

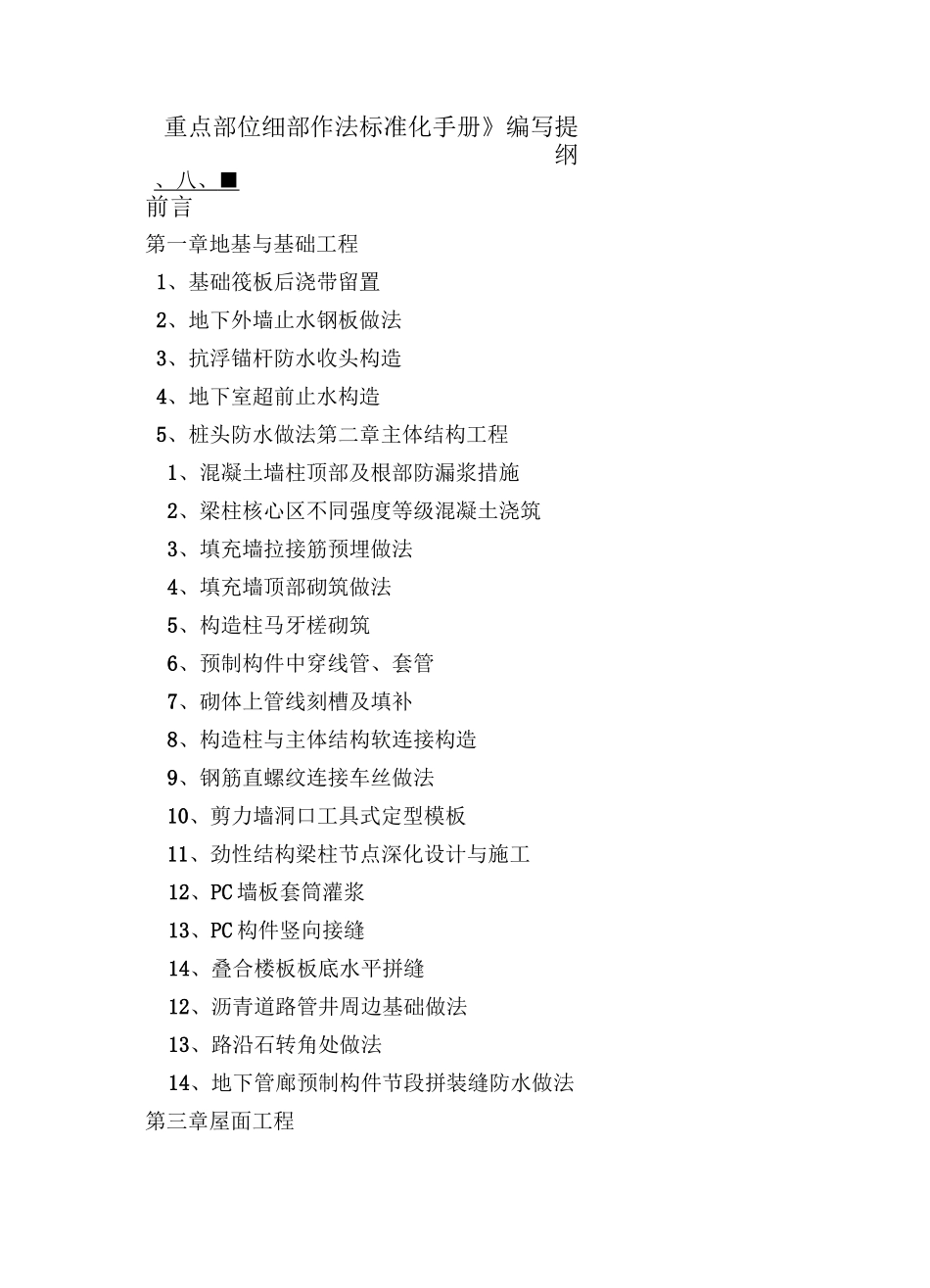

重点部位细部作法标准化手册》编写提纲、八、■前言第一章地基与基础工程1、基础筏板后浇带留置2、地下外墙止水钢板做法3、抗浮锚杆防水收头构造4、地下室超前止水构造5、桩头防水做法第二章主体结构工程1、混凝土墙柱顶部及根部防漏浆措施2、梁柱核心区不同强度等级混凝土浇筑3、填充墙拉接筋预埋做法4、填充墙顶部砌筑做法5、构造柱马牙槎砌筑6、预制构件中穿线管、套管7、砌体上管线刻槽及填补8、构造柱与主体结构软连接构造9、钢筋直螺纹连接车丝做法10、剪力墙洞口工具式定型模板11、劲性结构梁柱节点深化设计与施工12、PC墙板套筒灌浆13、PC构件竖向接缝14、叠合楼板板底水平拼缝12、沥青道路管井周边基础做法13、路沿石转角处做法14、地下管廊预制构件节段拼装缝防水做法第三章屋面工程1、排烟（风）道做法：2、屋面排气孔做法3、屋面防水细部做法4、出屋面管道栈桥做法第四章装饰装修工程第一节外墙面工程1、室外构件顶部找坡及滴水槽做法2、外墙大角粉刷做法3、外墙变形缝做法4、幕墙装饰及不规则部位采用定制材料做法第二节内墙饰面及吊顶工程1、填充墙与混凝土墙交界处理2、室内楼梯滴水线做法3、涂料内墙面阳角粉刷第三节建筑地面1、水泥砂浆楼梯踏步阳角保护2、地暖楼地面面层抗裂做法：3、室外散水防沉降、开裂做法4、大面积地坪基层抗裂做法5、大面积地坪分隔缝填充做法第四节门窗工程1、外窗打胶质量控制：口L!2、门窗框与洞口填充处理做法3、卫生间等多水部位门套防潮做法第五章安装工程1、穿墙管道、桥架封堵做法2、配电室扁钢接地转角部位做法3、吊顶内电线管敷设4、屋顶风机电源管敷设做法5、桥架伸缩节、吊架做法6、联合支架、阶梯型联合支架做法7、配电柜上部排线做法（主要是省去做电缆沟和电缆敷设的麻烦8、地暖工程地暖管固定、面层防开裂做法9、接地端子蝴蝶卡做法10、管道保温铁皮包裹做法11、吊架丝杆做法12、屋面避雷带敷设做法第二章，第九条钢筋直螺纹连接车丝做法施工要点：钢筋直螺纹车丝前，应采用砂轮片切割机对钢筋端头进行切割，切口端面与钢筋轴线垂直，切除马蹄形或者有扭曲的部分，不得用气割或者钢筋切断机进行切割。加工钢筋螺纹的丝头、牙形、螺距等必须与连接套牙形、螺距一致。丝扣加工长度大于1/2套筒长度。然后采用磨光机将加工的直螺纹丝头的毛刺打磨平整，加套塑料保护帽。做法详图：实例图：=-559三端头毛刺打加套保护车检查丝扣长324■43第二章，第十条剪力墙洞口工具式定型模板施工要点：使用木方、木模板制作成“口”型基本框架，通过钢制转角夹具对直角处进行固定形成整体定型模板。将制作好的门窗洞口定型模板安装到洞口位置；使用钢丝绳与花篮螺栓对就位后的定型模板进行纠偏；达到垂直要求后的定型模板，在其上下用钢筋头焊在钢筋骨架上，固定上下位置；再在洞口的左右两侧焊接钢筋头，固定定型模板的左右位置；为防止定型模板变形，在水平及竖直方向采用钢架管（4）对顶加固，间距为200mm-400mm。第二章，第十一条劲性结构梁柱节点深化设计与施工施工要点：因BIM技术具有模拟性及可视化特点，利用已有的CAD结构模型和TeklaStructures系列软件先进行钢构件模型搭建，实现钢构件3D实体建模，给予形象而直观化的认知，其次在钢构件模型的基础上进行钢筋模型搭建，然后分析劲性节点及交叉关系，对其进行调整并优化。1、采用TeklaStructures软件开展钢构件复杂节点深化设计，实现钢构件3D实体建模，给予形象而直观化的认知，3D模型包含了设计、制造、安装的全部信息需求，提高了制造和安装效率。2、在钢构件复杂节点模型的基础上，根据平面设计图纸中梁、柱配筋信息，建立钢筋与钢构件的关系模型，发现节点连接问题及冲突，并对其进行处理，同时优化节点设计，确保构件制作质量，从而提高工程整体质量。3、混凝土梁与钢柱连接，为了减少钢筋搭接，一端采用接驳器连接，一端采用连接板连接。做法详图：实例图：页埋的金属套筒亍式。PC构件与終的连接，都采理模板。模板加全预留孔。采用璽浆套筒间距不,封闭材料通常OUTSIINSIDINSIDE1:10OUISIDEINSDE1:10ALC^W/-第二章，第十三条PC墙板套筒灌浆施工要点：套筒灌浆连接是指在预...
